产品描述
产品介绍

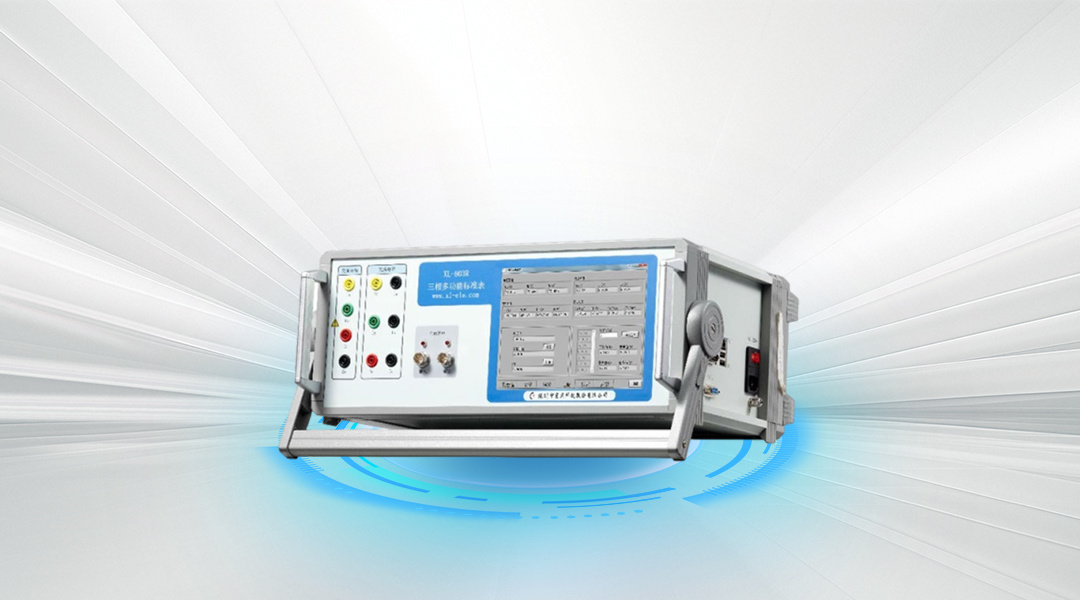

XL-803R三相多功能标准表能同时测量三相电压、电流、频率、相位、有功功率、无功功率、视在功率等参数，并能测量波形失真度及2～50次谐波。大屏幕中文菜单显示，显示信息量大，操作方便。在技术上XL803R使用各种最前沿的技术来达到高性能，比如32Bit 的DDS跟踪频率和24Bit高速sigma-delta AD以及1.2MMAC的DSP使其性能无比卓越。
主要功能
- 采用大屏幕800*600 真彩色LCD 显示，以及触摸屏,显示操作非常方便。
- 可对每相电压、电流的失真度进行测量，并对2～50 次谐波进行测量和分析，直观显示谐波分量大小，同时显示谐波棒图。
- 能同时对三相电压、三相电流进行交流采样分析，计算出每相的电压、电流、有功功率、无功功率。
- 电压、电流具有宽量程范围，量程自动切换。
- 能够测量变送器的小直流信号输出。
- 具有USB，可以把数据方便的拷贝出来。
- 使用DDS 同步跟踪和24 Bit AD 保证采集的时间和幅度的高精度。
- 使用DSP+工控机集高性能和通用性于一身。
技术指标
| 精度 | 说明 | |||
| 准确度等级 | 0.1级 | 0.05级 | ||
| 电压幅值精度 | 0.1%RD(30V-420V） | 0.05%RD(30V-420V） | （RG为量程） | |
| 0.1%RG( 0-420V） | 0.05%RG( 0-420V） | （RD为读数） | ||
| 电流幅值精度 | 0.1%RD（0.05A-10A） | 0.05%RD（0.05A-10A） | ||
| 0.1%RG（0-10A） | 0.05%RG（0-10A） | |||
| 频率精度 | 范围： 45Hz～55Hz，分辨率：0.001Hz | |||
| 准确度：0.005Hz | ||||
| 有功测量精度 | 0.1%RD | 0.05%RD | （0.05A~10A、30V~420V、PF≥0.5） | |
| 无功测量精度 | 0.1%RD | 0.1%RD | (0.05A~10A、30V~420V、PF≥0.5） | |
| 相位测量精度 | 测量范围0～359.99度，测量分辨率：0.001度，准确度0.02度电流≥200mA 电压≥30V ) | |||
| 功率因数测量 | 测量范围： -1.0～0～+1.0，分辨率：0.0001 | |||
| 测量准确度：0.0005 | ||||
| 输入相数 | ||||
| 电流 | 3相电流 | |||
| 电压 | 3相电压 | |||
| 档位设置 | ||||
| 电流 | 0.2A、1A、5A、10A | ******输入12A | ||
| 电压 | 57.7V、100V、220V、380V | ******输入420V | ||
| 长期稳定性 | ||||
| 电流 | ±60PPM/年 | |||
| 电压 | ±60PPM/年 | |||
| 输入阻抗 | ||||
| 电流 | 0.02Ω | |||
| 电压 | 最小50KΩ,400KΩ | |||
| 测量稳定度 | ||||
| 电流 | 0.0001 | 典型值在0.005% | ||
| 电压 | 0.0001 | 典型值在0.005% | ||
