产品描述
产品介绍

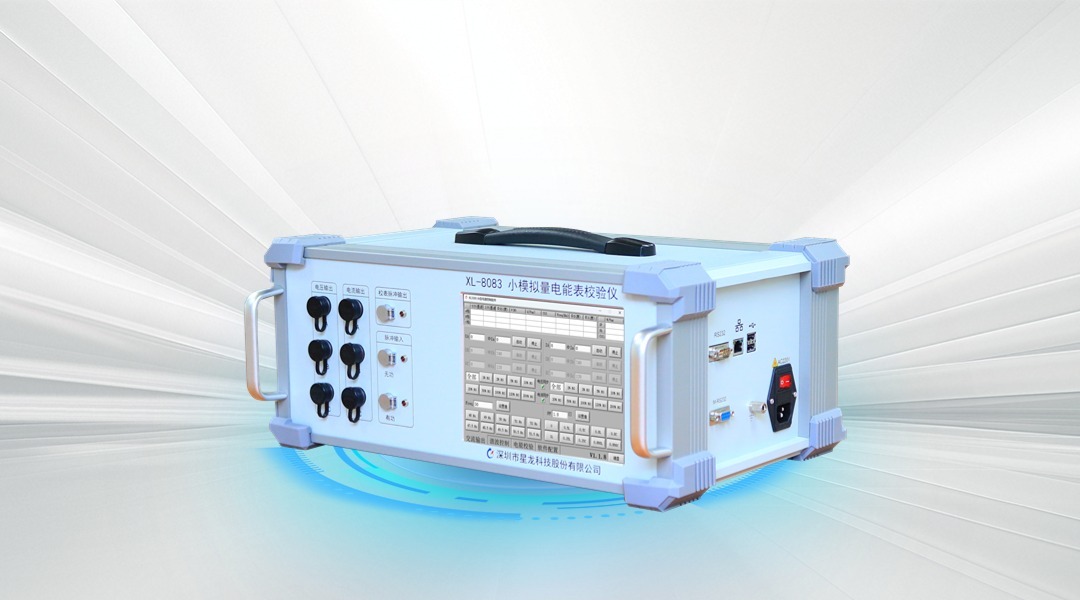

XL-8083小模拟量电能表校验仪是采用32位MCU+DSP处理器的新一代高精度测量仪，可以输出工频（40Hz～65Hz）频率、相位及幅度可调的高精度电压小信号。适用于电力部门、计量部门、质检部门、科研单位、高等院校、研发企业等调试和校验数字电能表、高低压一二次融合采集装置调试电能校准等。
主要特点
- 采用32位MCU+DSP处理器，功能强大灵活.
- 输出波形灵活多变，可任意叠加谐波，叠加次数高达100次。（可选）
- 可以输出高频信号。（可选）
- 信号输出由工频每周波高达50000点的波形捏合，内部信号输出无需滤波器进行平滑滤波，保证了波形的精确输出，使得系统可以输出精确的谐波，也使系统拥有极佳的谐波失真度指标。
- 能够检定电能表的基本误差(正反相、有无功)、并自动生成检测报告。
- 能自适应有源、无源的电能脉冲输入，通过光电采集器可以接收光脉冲输入。
- 公司出厂已提供多种检定方案，用户也可自由编辑任意的检定方案，校表过程无需人工干预。
- 极佳的温度稳定性，核心器件为温度系数小至1PPM的军工级产品，可以在室外的温度环境下保证输出的精度。
- 开放通讯协议，方便二次开发。
- 便携式设计，方便现场检测工作，支持触摸屏和键盘输入。
- 产品适应性、扩展性强，满足未来数字化变电站技术升级的需要。
技术指标
| 输出测量指标 | |
| 电压输出范围 | AC 0～7V（三相电压小信号，三相电流小信号实际输出的也是三相电压小信号） |
| 精准度 | 优于±0.05%RG |
| 稳定度 | 优于±0.01%RG |
| 输出谐波次数 | 0～100次 |
| 谐波精度 | 0.1%RG |
| 温度漂移 | ±0.5PPM/℃ |
| 频率输出准确度 | 0.001Hz |
| 有功电能测量准确度 | 0.05%RD PF=1 |
| 0.1%RD PF=0.5L，0.5C | |
| 无功功率测量准确度 | 0.2%RD PF≥0.5 |
| 电能脉冲输入 | |
| 最高能接收脉冲频率 | 100Hz |
| 其它 | |
| 工作电源电压范围 | AC 220V±5% 50Hz |
| 预热时间 | ＜15分钟 |
| 工作外部温度 | -10℃～55℃ |
| 相对湿度 | ≤85%，无凝露和腐蚀性气体 |
| 尺寸 | 470mm×330mm×200mm |
| 整机重量 | 16kg |
