产品描述
产品简介

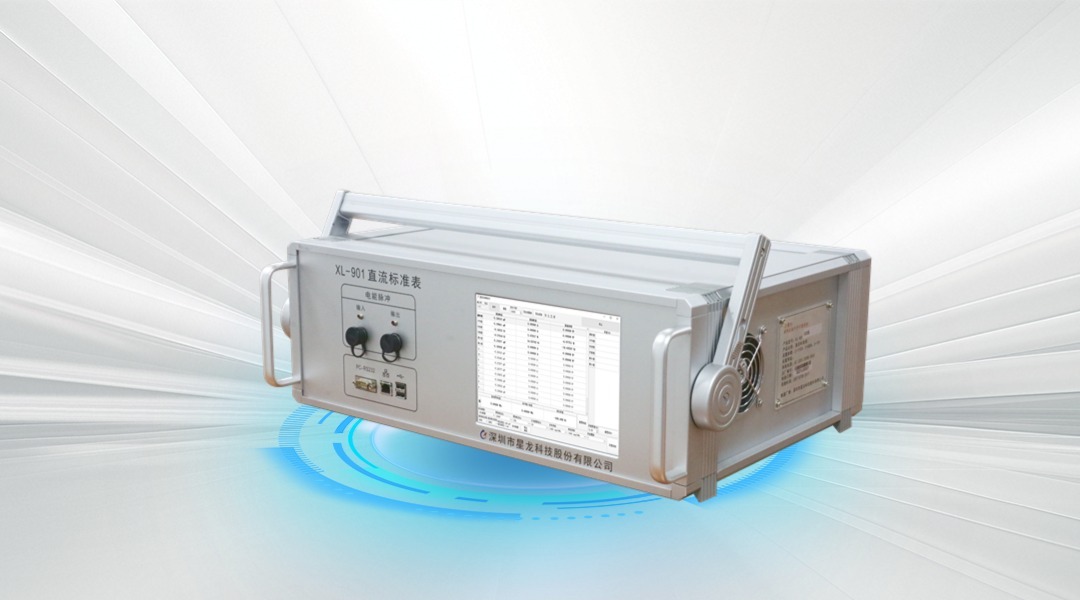

XL-901直流标准表是我司最新设计研发的直流电能计量标准装置，适用于直流电能计量、溯源，采用国外进口工业级器件，结合公司最新技术设计研发，电能准确度为0.05级/0.02级/0.01级，能够精确的测量DC 0V～1000V（MAX：1200V）电压、DC 0～500A（MAX：600A）电流、0-10V（MAX：12V）小信号，准确度等级均为0.02级/0.01级/0.005级，可用于直流电压、电流、功率、电能的测量，具有脉冲输出端子，方便去计量院送检，具备脉冲输入端子，可用于直流电能误差检测，该装置已获得中国计量院的证书。
该装置采用800×600液晶显示屏，全中文显示，界面清晰简捷、操作方便，核心模块采用32位的高速DSP，功能强大、可靠性高。
主要功能
- 依据《JJG-842-2017电子式直流表检定规程》、《JJGXXXX-20XX 直流标准电能》（报审稿），可做为标准电压表、标准电流表、小信号电压标准表，直接或间接式标准功率表、标准电能表检定低等级的被检表。
- 电压测量范围10mV-1200V，可作为标准电压表，检定、校准直流电压源设备，配合测试电压源，可检定、校准直流电压表设备。
- 电流测量范围100uA-600A，可作为标准电流表，检定、校准直流电流源设备，配合测试电流源，可检定、校准直流电流表设备。
- 小信号电压测量范围100uV-12V，可作为标准小信号测试表，检定、校准直流小信号电压源设备，配合测试电压源，可检定、校准直流小信号电压表设备。
- 作为标准功率表、标准电能表，可检定、校准功率源、直流表检定装置设备，配合测试功率源，可检定、校准功率表、电能表设备。
- 作为直流计量标准装置，满足直流电能表、直流分流器检定装置、充电桩校验仪、直流检定装置等直流计量装置的溯源、校准。
技术特点
- 高测量准确度：功率、电能最佳测量准确度等级0.05/0.02/0.01级，电压、电流最佳测量准确度等级0.02/0.01/0.005级，可用于直流计量、溯源、校准。
- 宽测量范围：测量范围10mV-1200V，100uA-600A，100uV-12V，满足直流电能表、直流分流器检定装置、直流检定装置等直流计量装置的溯源、校准。
- 电流自动档位切换，集成度高：100uA-120A采用一对输入接线端子，全量程自动挡位切换，100A-600A的大电流测量采用另一组接线端子，安全可靠，无需再购置大电流传感器，集成度高。
- 电压、电流同步采样：直流电压、直流电流（包括直、间接式电流）之间采用同步采样技术，在同步时钟的控制下，采样同一时刻的电压、电流值计算功率电能，消除由于直流电压、电流的采样时刻不同步引入的计量误差。
- 温度漂移补偿功能：内置温度测量电路，实时监测整机温度，根据测量温度值，补偿设备测量的温漂。
- 电量累计误差比较法：标准表的电能检定除了支持标准表法外，还支持电量累计误差的比较法，方便充电桩校验仪的检定、溯源及校准。
- 电流端口输入阻抗低：全量程范围电流输入端口电压＜0.65V，输入阻抗，100A量程＜3mΩ，600A量程＜0.25mΩ。
- 安全可靠，使用灵活：电压、电流（包括直、间接式电流）完全电气隔离，无论被测电压、电流是否隔离，或者电压、电流间共高端或者低端，都能实现准确测量。
- 测量值统计分析：能够统计幅值、功率的最大值、最小值、变差值、标准方差，可帮助分析短期稳定度和变化趋势。
- 人机交互：配备大尺寸的触摸显示屏，量值显示清晰直观，具备RJ45、RS232、USB多种接口，方便组建自动测试系统。
技术指标
1) 0~600A直流电流测量技术指标：
测量范围：0~600A（MAX：600A）
输入阻抗：测量输入端口电压＜0.65V，＜0.25mΩ（600A）
| 量程 | 年测量不确定度（K=2）， | 温度系数，±(PPM*RD+PPM*RG或A）/℃ | ||||
| ±（%RD+%RG或uA）[1] | （15℃~30℃）[2] | |||||
| 0.05级 | 0.02级 | 0.01级 | 0.05级 | 0.02级 | 0.01级 | |
| 1mA | 0.015+0.01（1uA） | 0.01+0.005（0.8uA） | 0.005+0.002（0.5uA） | 12+200nA | 8+100nA | 4+100nA |
| 3mA | 0.015+0.01（1uA） | 0.01+0.005（0.8uA） | 0.005+0.002（0.5uA） | 12+200nA | 8+100nA | 4+100nA |
| 10mA | 0.015+0.01 | 0.01+0.005（1uA） | 0.005+0.002（0.5uA） | 12 | 8 | 4 |
| 30mA | 0.012+0.008 | 0.006+0.004 | 0.003+0.002 | 12 | 8 | 4 |
| 100mA | 0.012+0.008 | 0.006+0.004 | 0.003+0.002 | 12 | 8 | 4 |
| 300mA | 0.012+0.008 | 0.006+0.004 | 0.003+0.002 | 12 | 8 | 4 |
| 1000mA | 0.012+0.008 | 0.006+0.004 | 0.003+0.002 | 12 | 8 | 4 |
| 5A | 0.012+0.008 | 0.006+0.004 | 0.003+0.002 | 12 | 8 | 4 |
| 20A | 0.012+0.008 | 0.006+0.004 | 0.003+0.002 | 12 | 8 | 4 |
| 100A | 0.012+0.008 | 0.006+0.004 | 0.003+0.002 | 12 | 8 | 4 |
| 500A | 0.012+0.008 | 0.006+0.004 | 0.003+0.002 | 12 | 8 | 4 |
2) 0~1000V直流电压测量技术指标：
测量范围：0~1000V（MAX：1200V）
输入阻抗：10MΩ（0.02/0.01级），1MΩ（0.05级）
| 量程 | 年测量不确定度（K=2）， | 温度系数，±(PPM*RD+PPM*RG或V）/℃ | ||||
| ±（%RD+%RG或mV）[1] | （15℃~30℃）[2] | |||||
| 0.05级 | 0.02级 | 0.01级 | 0.05级 | 0.02级 | 0.01级 | |
| 100mV | 0.015+0.01（12uV） | 0.01+0.005（8uV） | 0.005+0.002（5uV） | 12+6u | 8+1.5u | 4+1.5u |
| 300mV | 0.015+0.01（20uV） | 0.01+0.005（10uV） | 0.003+0.002（6uV） | 12+10u | 8+1u | 4+1u |
| 1V | 0.012+0.008 | 0.006+0.004 | 0.003+0.002 | 12 | 8 | 4 |
| 3V | 0.012+0.008 | 0.006+0.004 | 0.003+0.002 | 12 | 8 | 4 |
| 10V | 0.012+0.008 | 0.006+0.004 | 0.003+0.002 | 12 | 8 | 4 |
| 30V | 0.012+0.008 | 0.006+0.004 | 0.003+0.002 | 12 | 8 | 4 |
| 100V | 0.012+0.008 | 0.006+0.004 | 0.003+0.002 | 12 | 8 | 4 |
| 300V | 0.012+0.008 | 0.006+0.004 | 0.003+0.002 | 12 | 8 | 4 |
| 1000V | 0.012+0.008 | 0.006+0.004 | 0.003+0.002 | 12 | 8 | 4 |
3) 0~10V直流小信号测量技术指标：
测量范围：0~10V（MAX：12V）
输入阻抗：1GΩ（0.02/0.01级），1MΩ（0.05级）。
| 量程 | 年测量不确定度（K=2）， | 温度系数，±(PPM*RD+PPM*RG或V）/℃ | ||||
| ±（%RD+%RG或uV）[1] | （15℃~30℃）[2] | |||||
| 0.05级 | 0.02级 | 0.01级 | 0.05级 | 0.02级 | 0.01级 | |
| 1mV | 0.02+0.01（1uV） | 0.015+0.005（0.7uV） | 0.01+0.005（0.5uV） | 12+0.06u | 8+0.05u | 4+0.03u |
| 10mV | 0.02+0.01（1uV） | 0.015+0.005（0.7uV） | 0.01+0.005（0.5uV） | 12 | 8 | 4 |
| 100mV | 0.012+0.008 | 0.006+0.004 | 0.003+0.002 | 12 | 8 | 4 |
| 1V | 0.012+0.008 | 0.006+0.004 | 0.003+0.002 | 12 | 8 | 4 |
| 10V | 0.012+0.008 | 0.006+0.004 | 0.003+0.002 | 12 | 8 | 4 |
