产品描述
产品介绍

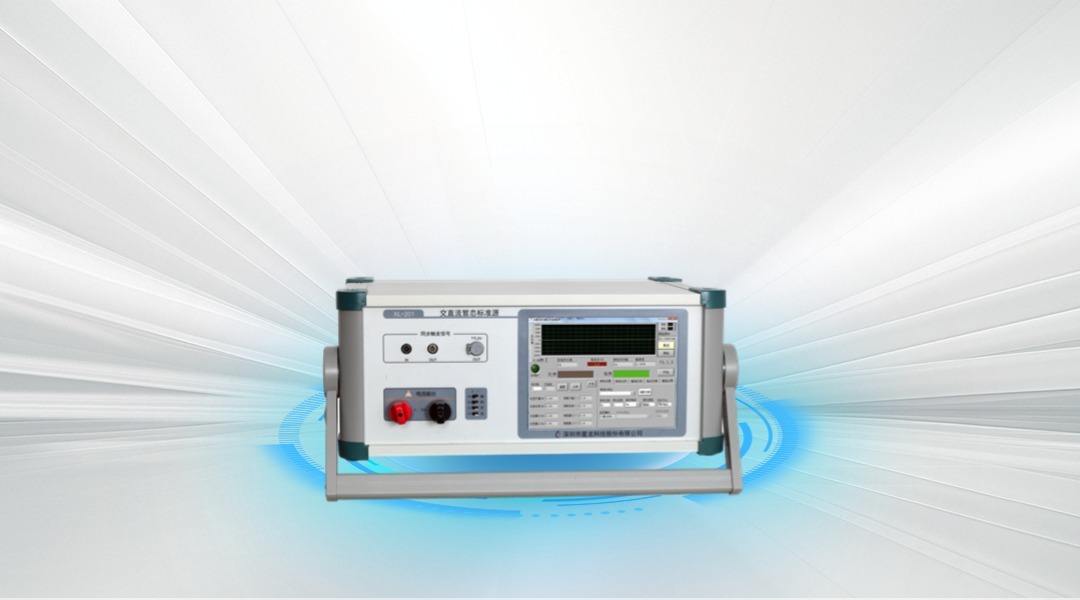

XL-201交直流暂态标准源适用于对智能变电站（数字化变电站）模拟量输入式合并单元进行暂态测试的标准源，暂态源可以输出符合国家电网企业标准：Q/GDW 11015-2013 《模拟量输入式合并单元检测规范》要求的暂态测试波形信号。可输出暂态大电流，可作为合并单元、互感器等需要暂态性能测试的场合。
主要功能
- 稳态测试：基波比差角差测试、谐波比差角差精度测试、帧完整性测试、协议分析测试。
- 暂态校验测试：峰值瞬时误差检验（3倍大电流、10倍大电流、20倍大电流等）、非周期分量衰减时间常数误差检验、任意暂态波形校验、通道录波分析。Ø0.01~5KHz的交流电流输出, 可叠加直流偏置。
- 直流电流输出，可以叠加交流纹波。
- Comtrade录波波形回放，支持comtrade文件读取。
- 任意波形编辑和输出，可用于复现复杂的波形信号。
- 带同步过零触发脉冲输出；外部触发脉冲输出；支持直流B码和秒脉冲两种模式。
- 单周期和重复输出功能。
技术特点
- XL-201已经对典型测试波形进行了预置，用户可以直接调用进行输出，也可以从comtrade波形文件里面导入波形数据进行输出。
- XL-201还提供了丰富强大的波形编辑功能，用户可使用配套的XL3800交直流电流暂态软件根据相关公式、谐波分量编辑波形。软件提供波形显示界面，所见即所得，因此使用本设备可以非常容易地复现各种暂态波形。
- XL-201使用高精度高稳定度的器件，配合精心设计的输出功率放大器，输出精度高，稳定性好。可以作为一个交直流标准源使用。
- XL-201具有同步触发信号输入和输出功能，可以在过零启动输出时提供同步信号给合并单元，也可以接收外部的同步触发信号来启动输出。触发信号支持PPS和B码。
- XL-201也适用于需要复杂波形信号输出能力的各种场合，包括现场和实验室。
技术指标
| 序号 | 名称 | 指标范围 |
| 1 | 相数 | 1相电流 |
| 2 | 暂态输出范围 | 0~60A |
| 3 | 精度 | 0.20% |
| 4 | 稳定度（一分钟） | 0.05% |
| 5 | 功率 | 180W |
| 6 | 连续输出能力 | I<=12A AC |
| I<=12A DC | ||
| 7 | 端口电压值 | 6V |
| 8 | 年稳定度 | 100ppm/年 |
| 其它参数 | ||
| 工作电压 | AC 220V±5% 50Hz | |
| 整机功耗 | 150W | |
| 预热时间 | ＜15分钟 | |
| 工作温度 | 5℃～40℃ | |
| 相对湿度 | ≤85% 无腐蚀性气体 | |
| 尺寸 | 440*400*181mm | |
