产品描述
产品介绍

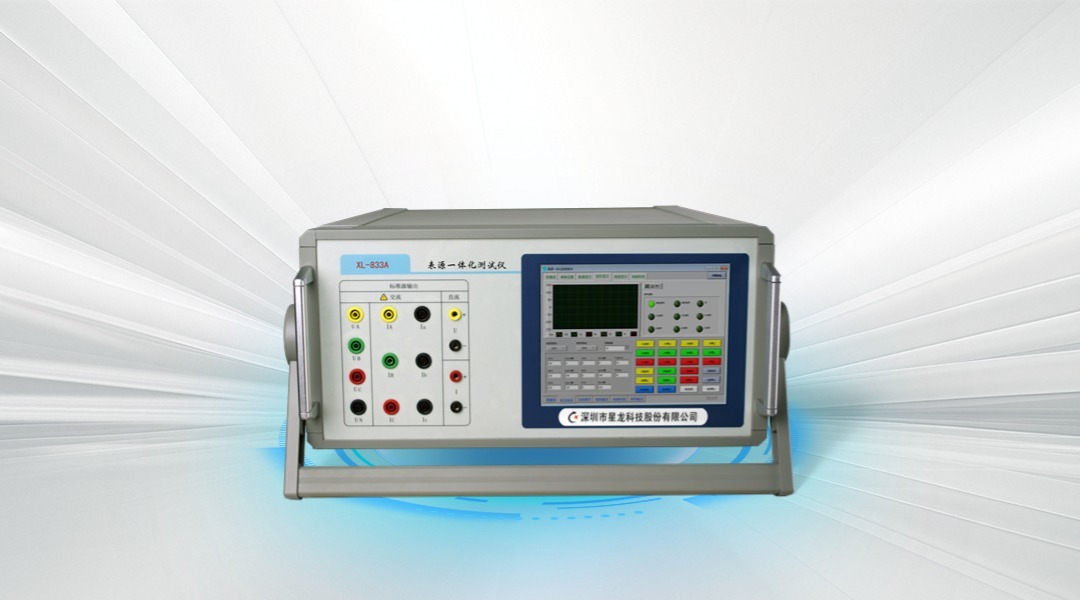

XL-833交流表源一体化测试仪系列产品，依据JJG1085-2013、JJG （军工）6-2011、JJG 597-2005设计，内置标准源和对外测量的标准表，在源输出的同时可以对外部输入进行测量，可作为交流标准功率源、交流标准电能表、直流小信号标准源、直流小信号标准表，准确度等级0.1级/0.05级，应用于同时需要标准源和标准表的场合，可用于交流量检测、校准，适用于电力部门、计量部门、质检部门、科研单位、高等院校及电能表、配电终端、用电管理、负荷控制、电能质量、无功补偿等生产研发企业。
主要功能
- 高准确度：功率输出/测量准确度等级0.1级/0.05级可选，电压、电流输出/测量准确度等级0.1级/0.05级，谐波输出/测量准确度0.5%/0.2%RG，频率分辨率0.001Hz，可用于交流检测、校准。
- 宽输出/测量范围：输出/测量范围30-420VAC，50mA-20AC，-10V~10VDC，4mA-24mADC，基频40-65Hz，谐波2-49次，可作为交流标准功率源、交流标准电能表、直流小信号标准源、直流小信号标准表，满足交流电压表、交流电流表、交流功率表/电能表等交流计量装置，直流小信号、变送器的检测、校准。
- 电压、电流同步采样：电压、电流之间采用同步采样技术，在同步时钟的控制下，采样同一时刻的电压、电流值，点积和的方式计算功率电能，消除由于电压、电流的采样时刻不同步引入的计量误差，提升电能的计量准确度。
- 24位高速ADC：使用业界先进的24BitADC芯片和多核DSP处理器+DDR大容量内存，采样率高、计算能力强、准确度高。
- 全输出范围自动换挡：电压、电流整个输出/测量范围内自动切换合适输出量程，保证全输出/测量准确度指标。
- 分相变频：内置32位高分辨率的DDS，每相输出独立，可分别控制每相输出的幅值、频率、相位，灵活方便。
- 低负载调整率：功放采用硬件闭环深度负反馈技术，在空载到满载的调整时间ms级别，典型负载调整率小于0.01%RD。
- 低波形失真度：每周波50000点，同行为360-3600点，典型失真度为0.03%，同行为0.2%。
- 年稳定度高：采用全球顶级器件输出年稳度典型值为100PPM/年，可常年使用无需校准。
- 安全可靠，使用灵活：电压、电流电气隔离，三相电流之间电气隔离，使用接法灵活，安全可靠。
- 专业软件：软件可支持电压电流幅值调节、频率输出调节、相位调节、三相四线、三相三相、谐波输出等界面，操作便捷。
- 人机交互，简单灵活：配置有大尺寸触摸显示屏，操作方式多样，操作灵活。
- 选配功能：可选外接钳表进行测试，可选输出0-250V高精度直流信号作为现场测试的辅助电源。
技术指标
| 精度 | 说明 | ||
| 功率/电能准确度等级 | 0.1级 | 0.05级 | |
| 电压/电流幅值精度 | 0.1%RG | 0.05%RG | （RG为量程） |
| 频率精度 | 0.002Hz，分辨率0.001Hz | ||
| 相位准确度 | 0.01度 | ||
| 输出/测量相数 | |||
| 电压、电流 | 3相交流，1相直流 | ||
| 交流输出 | |||
| 电压 | 范围：30-420V，功率：25VA | ||
| 电流 | 范围：50mA-12A（可选20A），功率：25VA | ||
| DC小信号输出范围 | |||
| 电压 | -10V～10V | ||
| 电流 | 4～24mA | ||
| 长期稳定性 | |||
| 电压/电流 | ±100PPM/年 | ||
| 频率 | 0.1PPM/年 | ||
| 输出稳定度 | |||
| 电压/电流 | 0.01%/min | ||
| 测量范围 | |||
| 电压 | 30-420V | ||
| 电流 | 50mA-12A | ||
| 电能脉冲输入接口数 | 2个 | ||
| 电能误差测量 | |||
| 测量准确度 | 有功：0.05%RG,0.05A-10A 30V-420V PF≥0.5 | ||
| 无功： 0.1%RG,0.05A-10A 30V-420V PF≥0.5 | |||
| DC小信号测量范围 | |||
| 电压 | -10V～10V | ||
| 电流 | 4～24mA | ||
| 钳表测量范围（选配） | |||
| 电流 | 0-10A（100A） | ||
| 精度 | 0.2%RG | ||
