产品描述
产品介绍

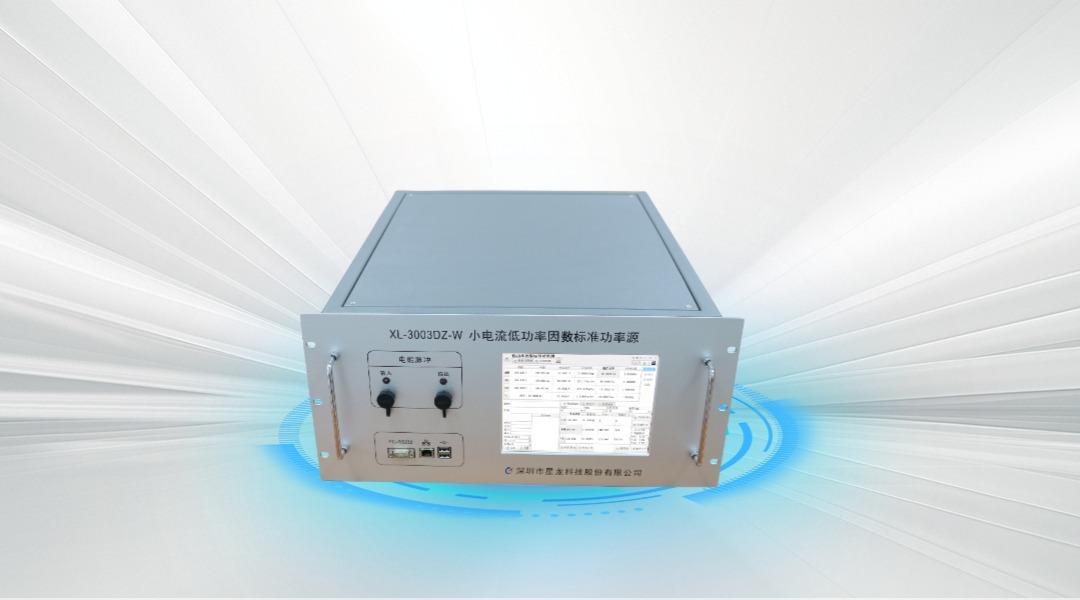

XL-3003DZ-W小电流低功率因数标准功率源依据《JJG 597-2005交流电能表检定装置检定规程》、《JJG 597-202x交流电能表检定装置检定规程》等标准设计，现行JJG 597-2005电流计量测试低端为10mA，功率因数测试低端0.5，针对新规程JJG 597-202x相比较JJG 597-2005在电流计量测试低端0.3mA，功率因数测试低端0.25的测试需求，XL-3003DZW准确度为0.02%，适用于电力系统需要测量、检验小电流低功率因数计量性能的电力部门、企业及科研机构，也适用于其他需要小电流低功率因数高精度标准信号源进行测量、检验的场合。本装置具有安全性高、易操作、超大触摸屏控制与显示、远程操控等特点。
主要功能
- 高准确度，依据《JJG 597-2005交流电能表检定装置检定规程》、《JJG 597-202x交流电能表检定装置检定规程》等标准设计，准确度0.02%，支持电压0-100V、电流0.3mA-0.3A、功率因数0.1-1.0范围的功率、电能输出和测试。
- 小电流低功率因数信号输出，支持最低0.3mA电流、最低功率因数0.1下的功率、电能信号准确输出。
- 低波形失真度，工频每周波高达50000点的波形捏合，同行为360-3600点，无需输出滤波器，具有极佳的谐波失真度指标，典型失真度为0.05%，同行为0.2%。
- 多应用场合，强劲的带载能力，可以带容性、感性、阻性负载或者复合类型负载、开关电源负载，支持各种供电类型的电能表检测。
- 高稳定性，极佳的温度稳定性，核心器件为温度系数小至1PPM的军工级产品。
- 安全可靠，电压、电流电气隔离，使用更灵活。
- 低负载调整率，功放采用硬件闭环深度负反馈技术，在空载到满载的调整时间ms级别，典型负载调整率小于0.01%。
- 高可靠性，完善的过流、过压、过热、短路、开路、过载保护，提升设备可靠性。
- 人机交互便捷，配有功能强大、操作简便的操作软件，可按照检定方案，完成电能表的检测，并可一键生成测试报告，可运行于工控机或PC机。
技术参数
| 输出相 | 三相 | ||
| 电压输出 | 输出范围：0V-100V | ||
| 准确度：±0.02%RG | |||
| 电流输出 | 输出范围：0.3mA-0.3A | ||
| 准确度：±0.02%RG | |||
| 功率因数 | 输出范围：-1.0-0-1.0 | ||
| 准确度：0.0002 | |||
| 频率输出 | 45～65Hz | ||
| 谐波输出次数 | 2-50次 | ||
| 典型输出稳定度 | 电压/电流：0.01%RG/120s | ||
| 输出功率/电能 | 功率因数1.0，电压100V： >10mA：0.02%RG ＞3mA，≤10mA：0.04%RG ≥0.3mA，≤3mA：0.1%RG |
||
| 年稳定度 | 60ppm | ||
| 环境条件 | |||
| 工作电源 | 220V(±10%）AC50Hz | 相对湿度 | ≤85% |
| 工作温度 | 0℃～40℃ | 储存条件 | －30℃～60℃ |
| 外型尺寸（cm） | 56.3×48.3×22.2 | ||
| (宽、深、高) | |||
| 备注：详细见说明书 | |||
