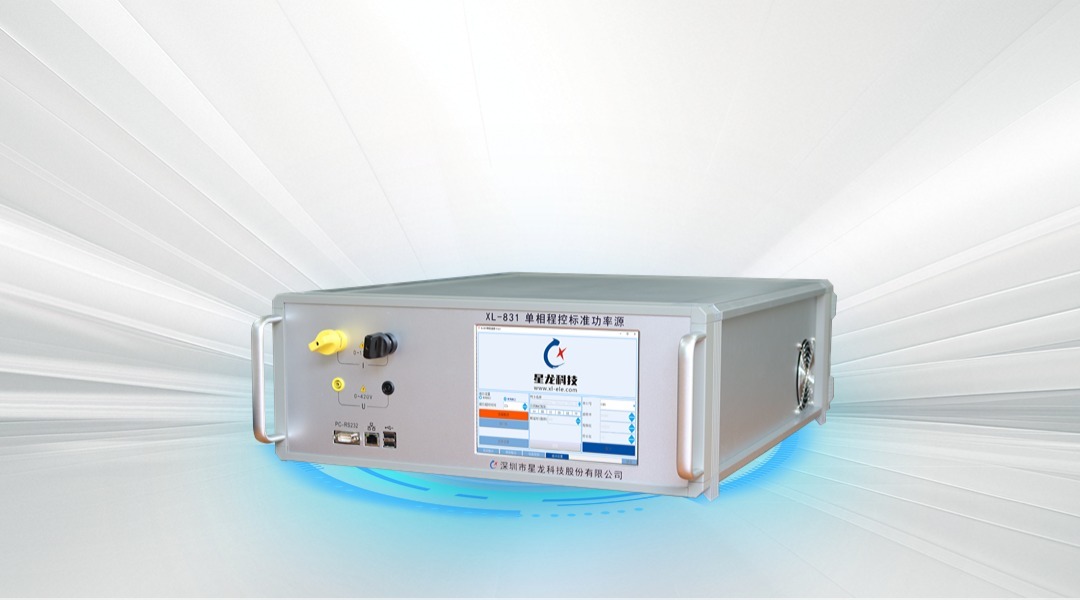

XL-831 单相程控标准功率源

XL-831单相程控标准功率源具备卓越的输出性能，可精准输出0～120A的交流电流与0～420V的交流电压，频率调节范围宽达40Hz～65Hz。该设备能够生成极为纯净的正弦电压和电流信号，失真度极低，不超过0.1%，典型值仅为0.03%，充分满足高精度测试需求。

产品咨询

相关产品

产品描述

产品介绍

XL-831单相程控标准功率源具备卓越的输出性能，可精准输出0～120A的交流电流与0～420V的交流电压，频率调节范围宽达40Hz～65Hz。该设备能够生成极为纯净的正弦电压和电流信号，失真度极低，不超过0.1%，典型值仅为0.03%，充分满足高精度测试需求。主要应用于需要精确的且要具备一定功率的交流电压、电流的场合，一般为做交流校准、检验类场合。适用于电力部门、计量部门、质检部门、科研单位、高等院校及电能表、配电终端、用电管理、负荷控制、电能质量、无功补偿等生产研发企业。

主要功能

主要功能	功能描述
交流标准源输出	可以输出工频（40Hz～65Hz）频率、相位及幅度可调高精度电压电流，方便电力工作者研发、检定
变送器检定	用于电压、电流、功率检定
通讯功能	用于和PC以及其他的主控模块通讯，仅支持《程控电源接口协议》
电能校验功能	用于校验电能脉冲输入
用户自定义功能	用户可自定义函数输出（任意谐波拟合），但要求函数不含有直流分量
二次开发	用户可参考《程控电源接口协议》通过通讯口开发需要的各种功能
软件控制功能	配有XL-831系列操作软件，只要开启装置电源并连接好通信线，即可在PC机上随意控制，方便快捷
当地功能	配有大屏幕触摸液晶显示、触摸屏方便当地操作
告警功能	当装置发生异常时，系统会自动启动保护程序，伴随有声音或界面弹出提示，此时用户应断电查找故障原因并排除，比如电压对地短路、电流开路输出

技术特点

可以输出纯净的，失真度在0.03％（典型值）的正弦功率信号；
可以在基波上叠加各次谐波输出；
频率输出从40Hz～65Hz任意可调，分辨率0.001Hz，准确度0.004Hz；
相位0～360度任意可调，可以方便模拟各种供电情况，甚至反送电的情形；
强劲的带载能力，可以带容性、感性、阻性负载或者复合类型负载，且负载调整率优于0.01％RG；
极佳的温度稳定性，核心器件为温度系数小至1PPM的军工级产品，可以在室外的温度环境下保证输出的精度；
采用32位MCU+DSP处理器，功能强大灵活；
工频每周波高达50000点的波形捏合，内部信号输出无需滤波器进行平滑滤波，保证了波形的精确输出，使得系统可以输出精确的谐波，也使系统拥有极佳的谐波失真度指标；
可通过一个RS232方便和PC相连，拓展其他功能；
完善的过流、过压、过热、短路、开路、过载保护；
硬件PID，响应极快，负载的改变不会引起输出的丝毫波动；
大屏幕触摸屏液晶显示，中文界面，操作简单；
开放通讯协议，方便二次开发（RTU/FTU/用电管理终端/公变计量终端的出厂自动检定）；
可带纯容性负载，可以检验电能表。

设备选型

项目	XL-801	XL-821	XL-831	XL-801E
准确度等级	0.05	0.05	0.05	0.05
相数	1	1	1	1
交流范围	0~420V	0~420V	0~420V	0~120V
交流范围	0~20A	0~60A	0~100A	0~6A
输出稳定度	0.01%RG/1min
负载调整率	小于±0.01%RG
满负载调整时间	小于1mS
频率输出范围	40~65HZ（最高400HZ可定制）
频率输出分辨率	0.002HZ
频率输出准确度	±0.002HZ
频率温度偏移	±0.5PPM/℃
相位输出范围	0~360°
相位输出分辨率	0.01°
相位输出准确度	±0.03°
电压功率	25VA	25VA	25VA	15VA
电流功率	25VA	40VA	80VA	15VA
电能脉冲接口	有	有	有	无
人机接口	1024*700液晶显示，触摸操作（XL-821除外）			10寸触摸操作
通讯接口	RS232串口
谐波输出	49次
长期稳定性	±60PPM/Year
