电流互感器(传感器)检测解决方案
一、引言
电流互感器（传感器）作为电力系统中至关重要的设备，其性能的可靠性与准确性对电力系统的安全稳定运行以及电能的精确计量起着决定性作用。随着电力技术的不断革新，各种新型电流互感器应运而生，与之对应的检测技术和设备也在持续发展。
二、相关规程标准
（一）国家计量检定规程
1、JJG 1189.3 - 2022《测量用互感器 第 3 部分：电力电流互感器 检定规程》：该规程明确规范了电力电流互感器在计量性能、通用技术以及计量器具控制等多方面的要求。
2、JJG 1157 - 2018《直流电流互感器检定规程》：专门针对直流电流互感器的检定工作制定，涵盖了直流电流互感器的计量性能、技术指标、检定条件、检定项目、检定方法以及检定结果处理等多方面内容。
3、JJG 313 - 2010《测量用电流互感器检定规程》：适用于额定频率为 50Hz（或 60Hz），额定一次电流处于 10A - 25000A 范围，额定二次电流为 0.1A、0.2A、1A、5A，准确度等级在 0.01 级 - 5 级的测量用电流互感器的首次检定、后续检定以及使用中检验。
（二）企业标准
1、QGDW 10572.1 - 2020《计量用互感器技术规范 第 1 部分：低压电流互感器》
2、QGDW 12093—2020《抗直流偏磁校验装置技术规范》
（三）待完善标准
1、关于对国家计量技术规范《测量用互感器检定规程 第 9 部分：抗直流电流互感器》：尽管目前尚未正式发布，但该规范的制定将有效填补抗直流电流互感器检定标准的空白。
2、数字比较式电流互感器校验仪检定规程：对数字比较式电流互感器校验仪的计量性能、技术要求、检定条件、检定项目、检定方法以及检定结果处理等方面进行了详细规定。该规程保证了数字比较式电流互感器校验仪的准确性与可靠性，为电流互感器的校验工作提供了高效工具。
3、宽量程电流互感器型评大纲：规定了宽量程电流互感器在型式评价过程中的试验项目、试验方法以及判定准则等内容。宽量程电流互感器能够适应更为广泛的电流测量范围。
4、抗直流电流互感器型评大纲：明确了抗直流电流互感器在型式评价方面的要求与方法。
（四）其他标准
1、JJF 1690 - 2018《电流互感器校准规范》：详细规定了电流互感器校准的通用要求、校准条件、校准项目、校准方法以及校准结果的表达。
2、DL/T 448 - 2016《电能计量装置技术管理规程》：虽并非专门针对电流互感器的检定规程，但其中对电能计量装置中电流互感器的配置、选型、安装、验收以及周期检验等方面均有明确要求。
3、NB/T 42084 - 2016《电子式电流互感器校准规范》：针对电子式电流互感器这一新型产品，规定了校准的技术要求、校准条件、校准项目、校准方法以及校准结果的处理。
三、电流互感器（传感器）分类

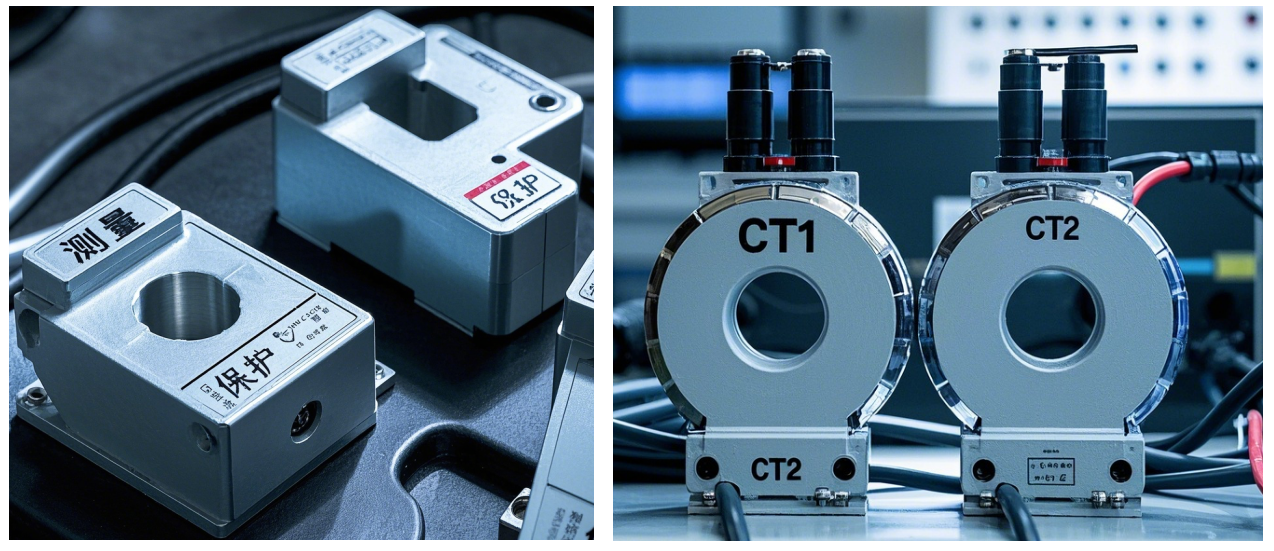

（一）按用途分类
1、测量用电流互感器：主要应用于电力系统中的电能计量与监测环节，对测量精度和线性度要求极高，以确保电能计量的精准无误。
2、保护用电流互感器：在电力系统发生故障时，迅速为保护装置提供精准的电流信号，促使保护装置及时动作，切除故障线路或设备，保障电力系统的安全稳定运行。其更侧重于在短路等故障情况下的性能表现，如饱和特性和暂态响应等。
（二）按原理分类
1、电磁式电流互感器：基于电磁感应原理工作，由一次绕组、二次绕组和铁芯构成。一次绕组串联于电路中，当一次电流通过时，铁芯中产生交变磁通，进而在二次绕组中感应出电流。该类型技术成熟，应用广泛，但存在铁芯饱和、体积大、重量重等弊端。
2、电子式电流互感器：分为有源电子式电流互感器和无源电子式电流互感器。有源电子式电流互感器利用罗氏线圈或低功率电流互感器（LPCT）等作为传感头，通过电子电路将信号转换为数字信号输出；无源电子式电流互感器基于光学原理，如法拉第磁光效应，无需外部电源，具备绝缘性能好、抗电磁干扰能力强等优势，但成本较高，对环境条件要求苛刻。
（三）按是否抗直流分类
1、普通电流互感器：对直流分量较为敏感，在存在直流偏磁的情况下，其性能会受到严重影响，可能导致测量误差增大、保护误动作等问题。

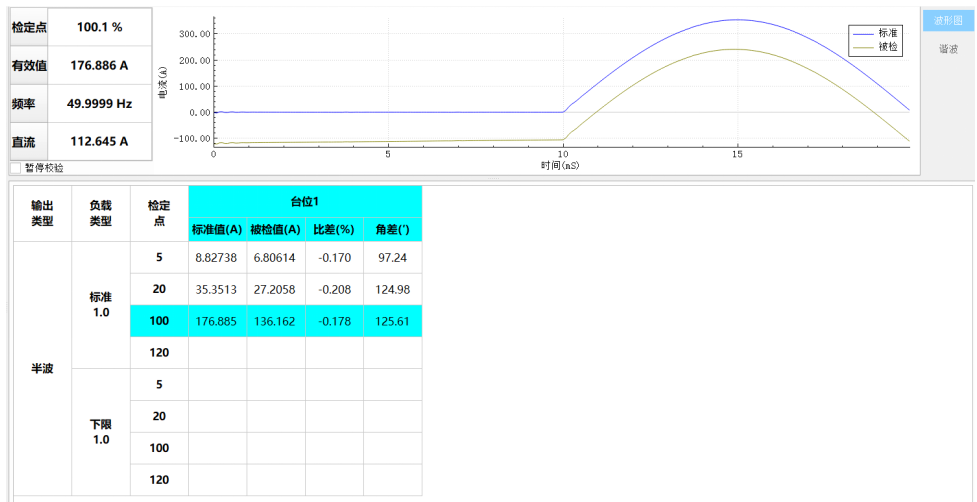

2、抗直流电流互感器：针对直流偏磁问题进行了特殊设计，能够在一定程度上有效抑制直流分量的影响，确保在含有直流成分的交流电流测量和保护中具备良好的性能。
