产品描述
产品介绍

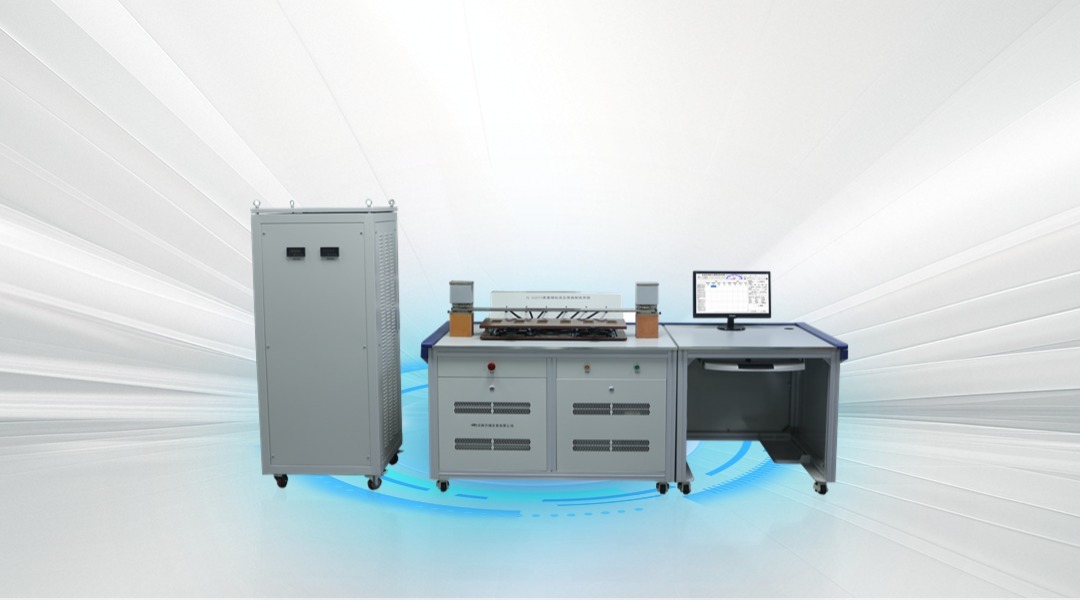

XL-3620T6宽量程电流互感器校验系统满足国家电网有限公司企业标准《QGDW10572.1-2020计量用互感器技术规范第1部分：低压电流互感器》要求，本标准增加了宽量程电流互感器的要求，并增加了互感器的量程范围，本系统能够测试宽量程SS级电流互感器的比差角差，系统采用程控电流源和数字比较式互感器校验仪，自动化程度高，测试精度好。适用于区域级计量中心、国家计量中心、科研机构等使用。
主要功能
- 6台位设计，一次可同时对6只同规格的宽量程电流互感器进行测试。
- 宽量程电流互感器比值误差、相位误差测试。 测量范围宽，满足低压电流互感器测量范围 0.1%~200%。全范围自动换档中途无需要切换抽头或接线。
- 采用24Bit AD芯片和512倍过采样技术,大大扩展带宽提高精度。
- 采用多档位自动切换和FIR滤波器提高动态范围和信噪比。
- 能够显示波形、频率、幅度、相位等数据便于综合分析互感器性能。能够对电流互感器的比值误差、相位误差、复合误差进行试验。
- 内置自动负载箱。自动测试时自动控制电流源输出不同的检定点并自动控制负载箱调节，可全过程测试上下限负载。
- 全自动试验过程，能够自定义检定方案，并根据检定方案自动完成试验过程并保存检定数据。可生成各类报告，报告模板可自定义
- 具备大电流导线自动压接装置，压力够大、压接可靠、操作方便、大电流压接更安全。
技术指标
| 1.宽量程电流互感器校验仪 | ||
| 电流测量准确度 | 0.1%~200%In，0.02%RD (In=5A） | |
| 标准输入范围 | 0.1%~200%In（In=5A） | |
| 档位：0.1mA 0.5mA 2.5mA 10mA 50mA 0.2A 1A 10A | ||
| 被检输入范围 | 0.1%~200%In（In=5A） | |
| 档位：0.1mA 0.5mA 2.5mA 10mA 50mA 0.2A 1A 10A | ||
| 比值误差测量准确度 | 0.0002 | |
| 相位误差测量准确度 | 0.6分 | |
| 5A标准输入端阻抗 | 不大于0.1Ω | |
| 5A被检输入端阻抗 | 不大于0.1Ω | |
| 测量频率范围 | 40~65Hz | |
| 2.宽量程标准电流互感器 | ||
| 交流输入范围（工频） | 0~4000A | |
| 额定二次电流 | 5A | |
| 测量准确度 | 0.02级 | |
| 负荷 | 不超过0.2Ω | |
| 供电电源 | 220V | |
| 3.电流互感器负荷箱 | ||
| 额定电流 | 5A | |
| 功率因数 | 0.8，1.0 | |
| 电流范围 | 5%~200%In | |
| 额定容量 | 1VA、2.5VA、5VA | 2.5VA、3.75VA、5VA、10VA |
| 准确度 | ±(3%设定+0.025VA) | |
| 额定频率 | 50Hz | |
| 4.调压器及升流器 | ||
| 输出准确度 | 2% | |
| 调压器输出范围 | 0~430V | |
| 调压器容量 | 30KVA | |
| 升流器输出电流（工频） | 75mA~4000A | |
| 0.1%In~200%In (In:75A~2000A) | ||
| 调压器供电电源 | AC380V,30KVA（最大输出时） | |
