产品描述
产品介绍

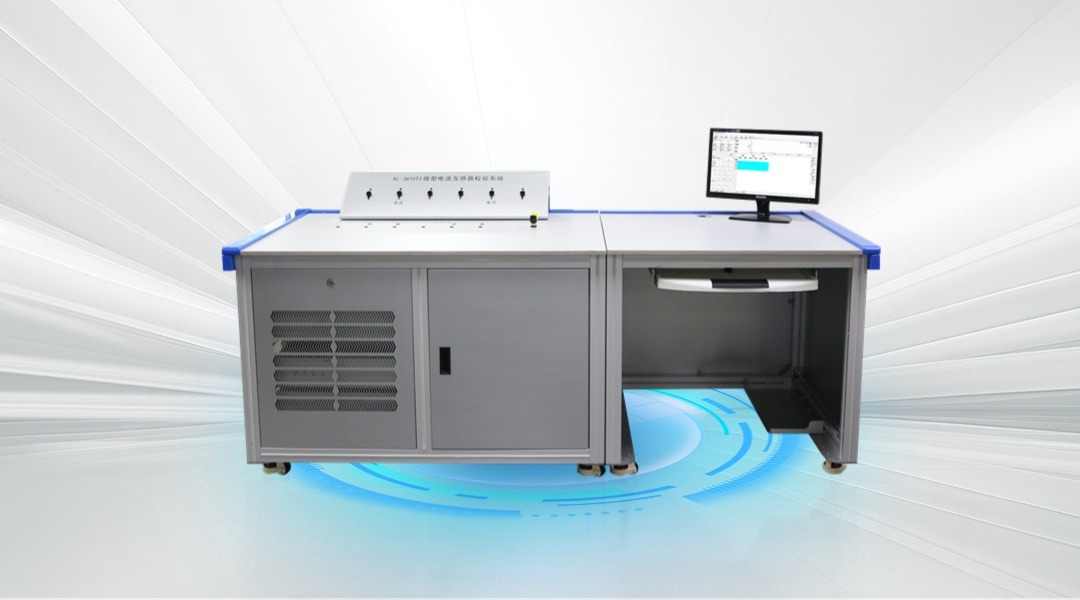

XL-3610T3微型电流互感器校验系统主要由数字合成波交直流大电流源、微型电流互感器校验仪及校验台体组成，其内核采用双CPU架构，功能强大，以24Bit AD芯片和512倍过采样技术大大扩展了带宽，提高了测量精度，同时，采用FIR滤波器提高动态范围和信噪比，自主研发的人机交互操作软件采用大众化设计，使用简单方便。支持二次输出为电压小信号（0~7V）输出微型电流互感器以及电流输出（0~100mA）微型电流互感器。
功能特点
- 三表位设计，一次可以测试三个微型电流互感器；
- 微型电流互感器工频下基本误差及复合误差测试；
- 微型电流互感器工频电流叠加直流分量下误差及复合误差测试；
- 微型电流互感器正弦半波下误差及复合误差测试；
- 微型电流互感器二次输出的谐波含有率分析及波形畸变率计算，并可以测试各次谐波的比值误差、相位误差；
- 根据测试方案全自动测试，并自动保存测试数据；
- 自动测试时自动控制大电流源输出不同的检定点；
- 自动生成测试报告，测试报告可根据用户模板编辑；
- 大电流源可在基波上叠加直流输出以及输出正弦半波。
技术指标
| 1.整体指标 | |||||
| 校验仪准确度等级 | 0.05级 | ||||
| 数字合成波交直流大电流源准确度 | 0.01 | ||||
| 校验台 | 体积（长×深×高） | 2110mm×780mm×960mm | |||
| 重量 | 约100 kg | ||||
| 工作坏境 | 应具备良好的通风条件 | ||||
| 环境温度 | -10℃ ~ 55℃ | ||||
| 坏境相对湿度 | < 85%（无凝露及腐蚀性气体） | ||||
| 工作电源 | 请参照各模块技术指标中的工作电源 | ||||
| 2.微型电流互感器校验仪 | |||||
| 标准输入范围 | 10mA～100A | ||||
| 被检输入范围 | 电压输入型：0.5mV～7V | ||||
| 电流输入型：50uA～100mA | |||||
| 比值误差测量准确度 | 0.02% (200mV~7V) | ||||
| 0.05% (20mV~200mV) | |||||
| 0.1% (1mV~20mV) | |||||
| 0.5% (0.5mV~1mV) | |||||
| 相位误差测量准确度 | 2分 (20mV~7V) | ||||
| 4分 (1mV~20mV) | |||||
| 测量频率范围 | 45Hz～65Hz | ||||
| 3.谐波测量准确度 | |||||
| 谐波次数 | 2~4次 | 5~6次 | 7~10次 | 11~25次 | 26~41次 |
| 谐波比值差测量准确（%） | 0.1 | 0.2 | 0.5 | 1 | 2 |
| 谐波相位差测量准确（︒） | 0.2 | 0.5 | 1 | 2 | 3 |
| 工作电源 | AC 220（1±10%）V （50 ±0.5）Hz | ||||
| 4.数字合成波交直流大电流源 | |||||
| 工频电流准确度 | 1% | ||||
| 频率输出范围 | 0~2050Hz (0~50A) | ||||
| 0~1050Hz (0~100A) | |||||
| 输出电流范围（工频） | 10mA~100A | ||||
| 端口电压值 | 3.7V | ||||
| 波形失真度（工频） | ＜1% | ||||
| 输出稳定度 | 优于0.2% / min | ||||
| 工作电源 | AC 220（1±10%）V （50 ±0.5）Hz（MAX13A） | ||||
