产品描述
产品介绍

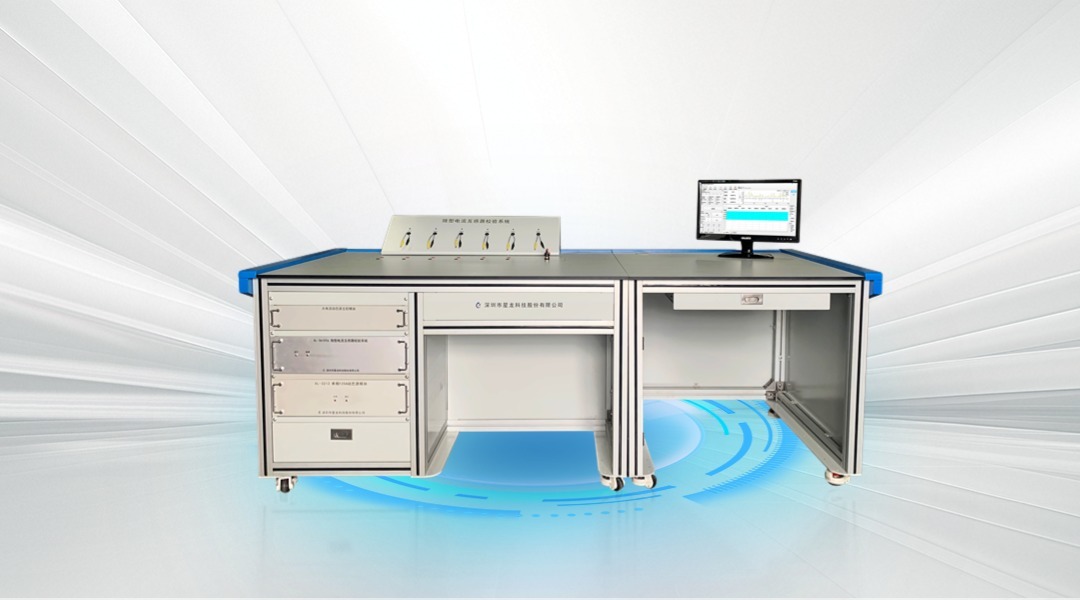

XL-3610T6微型电流互感器校验系统产品，依据《Q/GDW11179.15-2015电能表用元器件技术规范：电流互感器》等规范设计，用于电能表用微型电流互感器校验。 系统由电子式程控交直流电流源、微型电流互感器校验仪及校验系统软件组成，其内核采用双CPU架构，功能强大，以24Bit AD芯片和512倍过采样技术大大扩展了带宽，提高了测量精度。同时，采用FIR滤波器提高动态范围和信噪比。自主研发的人机交互操作软件采用大众化设计，使用简单方便。
主要功能
- 六表位设计，一次最多可以测试六个微型电流互感器；
- 微型电流互感器工频下基本误差及复合误差测试；
- 微型电流互感器工频电流叠加直流分量下误差及复合误差测试；
- 微型电流互感器正弦半波下误差及复合误差测试；
- 微型电流互感器的谐波影响测试；
- 微型电流互感器二次输出的谐波含有率分析及波形畸变率计算，并可以测试各次谐波的比值误差、相位误差；
- 根据测试方案全自动测试，并自动保存测试数据；
- 自动测试时自动控制电子式程控交直流电流源输出不同的检定点并自动控制负载箱调节；
- 自动生成测试报告，测试报告可根据用户模板编辑；
- 电子式程控交直流电流源可在基波上叠加直流输出以及输出正弦半波。 。
技术指标
| 1.整体指标 | |||||
| 校验仪准确度等级 | 0.05级；抗直流0.1级 | ||||
| 电子式程控交直流电流源准确度 | 0.01 | ||||
| 校验台 | 体积（长×深×高） | 2216mm×860mm×970mm | |||
| 重量 | 约80 kg | ||||
| 工作坏境 | 应具备良好的通风条件 | ||||
| 环境温度 | -10℃ ~ 55℃ | ||||
| 坏境相对湿度 | <85%（无凝露及腐蚀性气体） | ||||
| 工作电源 | 请参照各模块技术指标中的工作电源 | ||||
| 2.微型电流互感器校验仪 | |||||
| 标准输入范围 | 10mA～100A | ||||
| 被检输入范围 | 8uA～50mA | ||||
| 比值误差测量准确度 | 0.05% | ||||
| 相位误差测量准确度 | 2′ | ||||
| 测量频率范围 | 45Hz～65Hz | ||||
| 直流电流测量准确度 | 0.10% | ||||
| 工作电源 | AC 220V±10% 50 Hz | ||||
| 3.谐波测量准确度 | |||||
| 谐波次数 | 2~4次 | 5~6次 | 7~10次 | 11~25次 | 26~41次 |
| 谐波比值差测量准确（%） | 0.1 | 0.2 | 0.5 | 1 | 2 |
| 谐波相位差测量准确（︒） | 0.2 | 0.5 | 1 | 2 | 3 |
| 4.电子式程控交直流电流源 | |||||
| 工频电流准确度 | 1% | ||||
| 频率输出范围 | 0~2050Hz | ||||
| 输出电流范围（工频） | 0~100A | ||||
| 端口电压输出最大值 | 3.7V | ||||
| 波形失真度（工频） | ＜1% | ||||
| 输出稳定度 | 优于0.2%/ min | ||||
| 工作电源 | AC 220V（±10%）（MAX13A） | ||||
