产品描述
应用范围

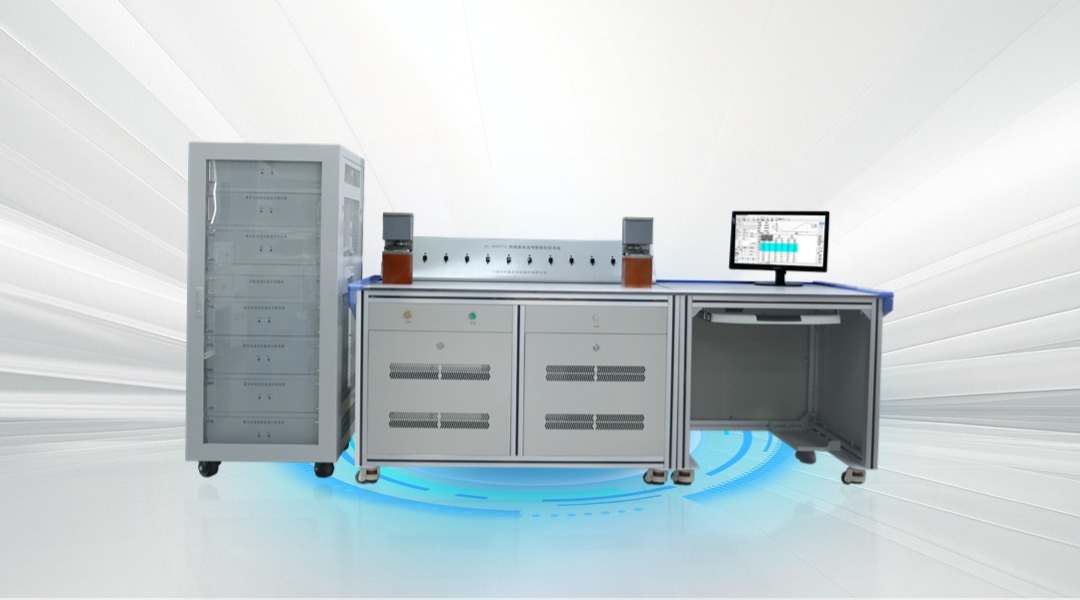

XL-3600T12H高精度电流传感器校验系统为我公司研制的针对高精度电流传感器的校验系统，可以测试电流传感器的的工频或谐波的角差和比差及直流误差。能够对每个被检提供正负15V电源，并测试电源上的负载电流，能够对负载电流异常阈值进行设定，系统采用程控数字合成电流源和数字比较式互感器校验仪，自动化程度高，测试精度好。适用于区域级计量中心、科研机构、高精度电流传感器生产厂家等使用。
功能特点
- 高测量准确度：系统准确度等级达到0.02级。
- 高系统集成度：有源互感器校验系统由互感器校验仪、数字合成波交直流大电流源、交直流电流比例标准、校验台体、被检供电和电源测量模块、以及校验软件系统组成，能够在不需要人工干预的情况下自动完成被检互感器直流误差、工频角差比差、半波角差比差、工频叠加直流角差比差的测试。
- 数字同步采样：校验仪被检和标准输入之间采用同步采样技术，在同步时钟的控制下，采样同一时刻的输入值，消除由于干扰引入的计量误差。
- 采用数字标准源：采用程控标准源作为校验时的电流源，波形失真度小，检测重复性好。电流源模块化设计，具备降额使用能力，个别模块故障时只需关闭其电源开关即可以将其切出测试系统，整个系统依然可以降额使用。
- 测试系统软件：测试软件功能强大完整并具备灵活性，能够自由编辑测试方案，并自动测试。
技术指标
| 互感器校验仪基波测量指标 | |
| 电流测量准确度(含交流、直流、交流+直流) | 5%~120%In，0.02%RD (In=0.5A） |
| 1%~5%In，0.05%RD (In=0.5A） | |
| 标准输入范围 | 0%~120%In（In=0.5A） |
| 被检输入范围 | 0%~120%In（In=0.5A） |
| 比值误差测量准确度 | 0.02% |
| 相位误差测量准确度 | 0.6分 |
| 直流误差测量准确度 | 0.02% |
| 测量频率范围 | 直流、交流20~440Hz |
| 被检供电电源和测量 | |
| 供电电源输出电压 | ±15V |
| 电源路数 | 12组正负电源 |
| 供电电源输出电流 | 每路正负电源1A |
| 电源电流测量精度 | 1% |
| 电源电流测量分辨率 | 1mA |
| 数字合成波交直流大电流源技术指标 | |
| 输出准确度 | 0.20% |
| 输出频率范围 | 0~1Khz（工频时最高22次谐波） |
| 输出电流范围（工频） | 0~1000A |
| 直流输出范围 | 0~1000A |
| 输出端口电压******值 | 3.5V |
| 谐波失真度(工频) | <1% |
| 输出稳定度 | 优于0.1%/1分钟 |
| 供电电源 | 3*220V，10KVA |
| 交直流标准器技术指标 | |
| 交流输入范围（工频） | 0~1000A |
| 直流输入范围 | 1000A |
| 半波输入范围（峰值） | 1000A |
| 额定二次电流 | 1A |
| 测量准确度 | 0.01级 |
| 负荷 | 不超过0.2Ω |
| 供电电源 | 220V |
