产品描述
产品介绍

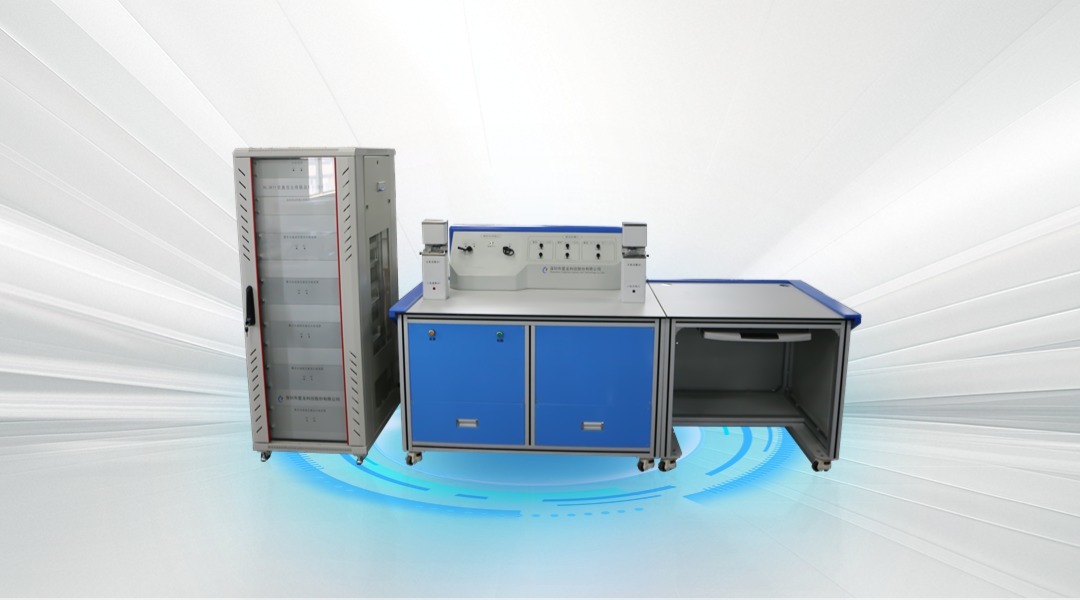

XL-3611交直流电流互感器及传感器检测台由电流源、交流校验仪、直流校验仪、漏电流校验仪及校验系统软件组成，其内核采用双CPU架构，功能强大，以24Bit AD芯片和512倍过采样技术大大扩展了带宽，提高了测量精度。同时，采用FIR滤波器提高动态范围和信噪比。自主研发的人机交互操作软件采用大众化设计，使用简单方便。
主要特点
- 基本误差及多种影响量下的基本误差试验；
- 短期零点稳定性试验；
- 电流过载试验；
- 响应时间试验；
- 根据测试方案全自动测试，并自动保存测试数据；
- 自动生成测试报告，测试报告可根据用户模板编辑。
技术指标
| 1.电流源 | ||||||
| 输出范围 | 大电流 | 100mA～600A(RMS) | ||||
| 小电流 | 40uA～1A(RMS) | |||||
| 准确度 | 1% | |||||
| 校验台 | 体积（长×深×高） | 2216mm×900mm×1230mm | ||||
| 重量 | 约80 kg | |||||
| 工作坏境 | 应具备良好的通风条件 | |||||
| 环境温度 | -10℃ ~ 55℃ | |||||
| 坏境相对湿度 | < 85%（无凝露及腐蚀性气体） | |||||
| 工作电源 | 三相四线（3×220V），15kVA（最大输出时） | |||||
| 2.交流校验 | ||||||
| 被检输入范围 | 电压 | 10mV～6V(RMS) | ||||
| 电流 | 10mA～6A(RMS) | |||||
| 比值误差测量准确度 | 0.05% | |||||
| 相位误差测量准确度 | 2′ | |||||
| 测量频率范围 | 20Hz～440Hz | |||||
| 3.谐波测量准确度 | ||||||
| 谐波次数 | 2~4次 | 5~6次 | 7~10次 | 11~25次 | 26~50次 | |
| 谐波比值差测量准确（%） | 0.1 | 0.2 | 0.5 | 1 | 2 | |
| 谐波相位差测量准确（︒） | 0.2 | 0.5 | 1 | 2 | 3 | |
| 4.直流校验 | ||||||
| 被检输入范围 | 电压 | 10mV～8V(RMS) | ||||
| 电流 | 2mA～1A(RMS) | |||||
| 比值误差测量准确度 | 0.05% | |||||
| 直流电流测量准确度 | 0.1% | |||||
| 工作电源 | AC 220V±10% 50 Hz | |||||
| 5.漏电流校验 | ||||||
| 被检输入范围 | 电压 | 10mV～6V(RMS) | ||||
| 电流 | 40uA～24mA(RMS) | |||||
| 比值误差测量准确度 | 0.05% | |||||
| 相位误差测量准确度 | 2′ | |||||
| 测量频率范围 | 20Hz～440Hz | |||||
| 6.谐波测量准确度 | ||||||
| 谐波次数 | 2~4次 | 5~6次 | 7~10次 | 11~25次 | 26~50次 | |
| 谐波比值差测量准确（%） | 0.1 | 0.2 | 0.5 | 1 | 2 | |
| 谐波相位差测量准确（︒） | 0.2 | 0.5 | 1 | 2 | 3 | |
