产品描述
产品介绍

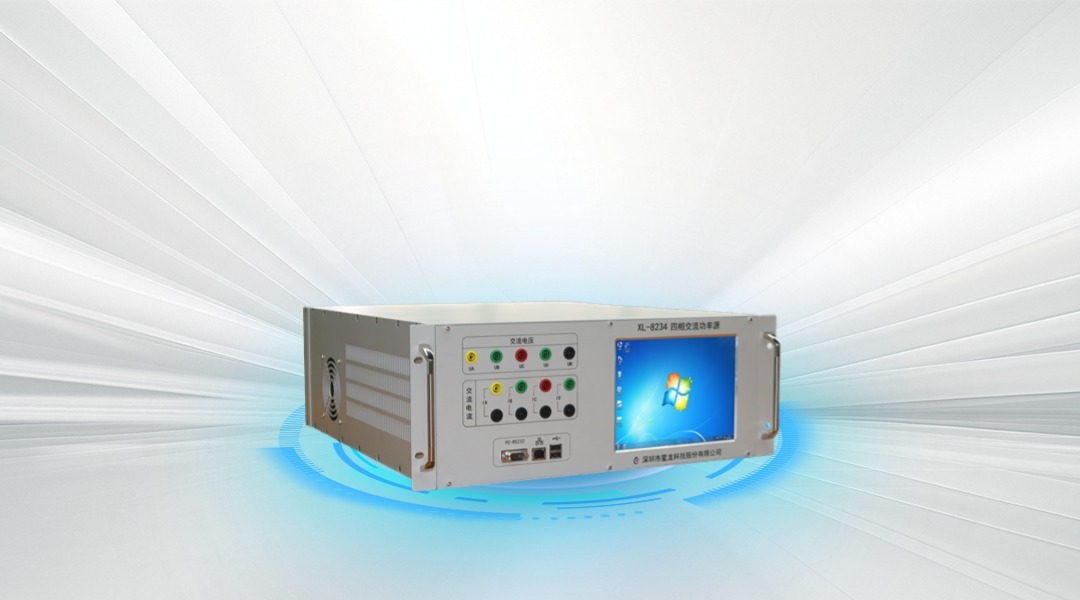

XL-8234四相交流功率源是基于1.2G MAC的DSP、大规模的FPGA、高速高精度的DA以及高保真功率放大器构成的新一代高精度标准功率源，适用于电力系统的电测、热工、远动、调度等需要测量、检验及高精度标准信号源的电力部门，也适用于其它需要高精度标准信号源进行测量、检验的场合。
该装置采用800*600液晶显示屏，全中文显示，界面清晰简捷、操作方便、视觉效果好。核心模块采用32位的高速DSP，功能强大、可靠性高、灵活性和适应性强、软件可升级，使产品性能大幅度提升。功率输出均有过流、过热保护，电流开路时候有限压功能，可以保证检测人员的安全，是标准仪器中具有较高实用价值的仪器。
主要特点
- 采用MCU+DSP处理器，功能强大灵活。
- 工频每周波高达30000点的波形捏合，内部波形输出无需滤波器进行平滑滤波，保证了波形的准确输出，使得高次谐波的输出成为可能，也使得系统拥有极佳的谐波失真度指标.
- 可通过一个RS232方便和PC相连，拓展其他功能。
- 分相频率可变。
- 四相电流可并联输出以扩大输出范围。
- 完善的过流、过压、过热保护。
- 硬件PID，输出几乎无延时，响应快。
- 可定制各种输出函数，模拟各种电力故障等信号。
- 800*600液晶显示，中文菜单，操作简单。
- 开放通讯协议，方便二次开发（RTU/FTU/用电管理终端/公变计量终端的出厂自动检定）。
- 可带纯容性负载。
主要功能
- 交流标准源输出：可以输出四相工频（40Hz~100Hz）频率、相位及幅度可调高精度电压电流，方便电力工作者研发、检定。
- 变送器检定：用于电压、电流、功率检定。
- 通讯功能：用于和PC以及其他的主控模块通讯。
- 谐波输出：对于谐波源XL-8234可以电流输出高达21次谐波, 电压输出高达30次谐波
- 电能校验功能：对于配有IO扩展的标准源，可以用来校验电能脉冲输入。
- 分相频率输出：本装置的A、B、C、D相频率可以独立输出，方便需要的用户使用，比如电力保护中的检同期装置。
- 用户自定义功能：用户可以自定义各种函数输出，但要求函数是不含有直流分量的。
- 二次开发：用户可以根据我司提供的通讯协议开发出自己需要的各种功能。
- 组态软件：配有组态软件，可以利用个人电脑方便各种复杂波形的输出。
- 告警功能：当装置发生异常时，可自动声光告警，此时用户应断电查找故障原因，比如电压短路、电流开路等。
技术指标
| 指标名称 | 技术参数 | 备注 |
| 电压模拟量输出 | 输出相数：4相输出 | |
| 输出范围：0~264V | ||
| 单相功率：≥50VA | ||
| 相度：0~360°、分辨率0.01、准确度0.05° | ||
| 响应速度：全量程输出响应速度<1ms | ||
| 电流模拟量输出 | 输出相数：4相输出 | |
| 输出范围：0~6A | ||
| 单相功率：≥30VA | ||
| 相度：0~360°、分辨率0.01、准确度0.05° | ||
| 响应速度：全量程输出响应速度<1ms | ||
| 电压输出准确度 | ≤±0.05% | |
| 电流输出准确度 | ≤±0.05% | |
| 功率因数 | 调节范围：-1~0~1 | |
| 分辨率：0.0001 | ||
| 准确度：0.05% | ||
| 频率 | 范围：40~60Hz | |
| 准确度：≤±0.005Hz | ||
| 功率输出 | 准确度：优于0.05% | |
| 稳定度：优于0.01%/1min | ||
| 相位 | 调节范围：0~359.999度 | |
| 分辨率：0.001度 | ||
| 准确度：0.05度 | ||
| 谐波输出 | 谐波次数：2~21次 | |
| 谐波含量：0~20% | ||
| 谐波相位：0°~359.99° | ||
| 谐波设置准确度_电压：Uh>3%Un(1%Uh);Uh<3%Un(0.1%Un) | ||
| 谐波设置准确度_电流： | ||
| Ih>3%Un(2%Ih);Ih<3%Un(0.1%Un) | ||
| 相位精确度：<0.05° | ||
| 注：为保证输出精度，输出电流需要保持在限值以内，否则将有可能导致精度达不到指标要求 | ||
| 其它参数 | ||
| 工作电压 | AC 220V±5% 50Hz | |
| 带液晶显示屏 | 可直接手动操作功率源进行相应的输出 | |
| 预热时间 | 小于1分钟 | |
| 工作温度 | 0℃～40℃ | |
| 相对湿度 | ≤85% 无腐蚀性气体 | |
| 结构尺寸 | 19寸机架式安装、高度≤266.7mm（6U），深度≤500mm | |
| 整机重量 | 25KG | |
产品文档
文件名
更新时间
相关产品
XL-3203三相谐波标准功率源可作为动态/谐波标准电压源、动态/谐波标准电流源、动态/谐波标准功率源、交直流标准功率源、电能质量测试标准源，单/三相输出可选，电压输出DC-5KHz，电流输出0-2.5KHz，准确度等级0.1级/0.05级
XL-803三相程控标准功率源系列可作为交流标准电压源、交流标准电流源、交流标准功率源，输出可叠加最高49次谐波，准确度等级0.1级/0.05级/0.02级，可用于交流量检测、校准，适用于电力部门、计量部门、质检部门、科研单位、高等院校及电能表、配电终端、用电管理、负荷控制、电能质量、无功补偿等生产研发企业。
XL-803F三相程控标准源,准确度:0.05级，带工控机，可输出三相高达120A的电流，支持用户二次开发，联机打印报告等功能。可用于交流量检测、校准，适用于电力部门、计量部门、质检部门、科研单位、高等院校及电能表、配电终端、用电管理、负荷控制、电能质量、无功补偿等生产研发企业。
XL-833交流表源一体化测试仪系列产品可用于交流量检测、校准，适用于电力部门、计量部门、质检部门、科研单位、高等院校及电能表、配电终端、用电管理、负荷控制、电能质量、无功补偿等生产研发企业。
XL-824D三相交直流标准源，可作为三相交流标准功率源、直流标准功率源、直流标准电压表、直流标准电流表，准确度等级0.1级/0.05级，可用于各类交直流指示仪表、工频和数字仪表、电能表、万用表的检测、校准，适用于电力部门、计量部门、质检部门、科研单位、高等院校及电能表等生产研发企业。
XL-8031三相调频电压源可以输出三相交流电压，频率、相位、幅值均可程控调节。XL-8031提供精确的连续变频功能，通过读取用户预设的频率文件信息准确在指定时刻改变设备的输出频率，频率准确度达到0.002Hz，调频间隔最低1ms最长35s，设备可以缓存2万条的频率变动信息。该设备特别适用于需要自动变频输出电压信号的测试场合。
XL-831单相程控标准功率源具备卓越的输出性能，可精准输出0～120A的交流电流与0～420V的交流电压，频率调节范围宽达40Hz～65Hz。该设备能够生成极为纯净的正弦电压和电流信号，失真度极低，不超过0.1%，典型值仅为0.03%，充分满足高精度测试需求。
XL-821单相程控标准功率源产品应用于需要精确的且要具备一定功率的交流电压、电流的场合，一般为做交流校准、检验类场合。适用于电力部门、计量部门、质检部门、科研单位、高等院校及电能表、配电终端、用电管理、负荷控制、电能质量、无功补偿等生产研发企业。
XL-3003DZ-W小电流低功率因数标准功率源、适用于电力系统需要测量、检验小电流低功率因数计量性能的电力部门、企业及科研机构，也适用于其他需要小电流低功率因数高精度标准信号源进行测量、检验的场合。本装置具有安全性高、易操作、超大触摸屏控制与显示、远程操控等特点。
XL-803F/H三相程控标准功率源是基于1.2 G MAC的DSP、大规模的FPGA、高速高精度的DA以及高保真功率放大器构成的新一代高精度标准功率源。适用于电力系统的电测、热工、远动、调度等需要测量、检验及高精度标准信号源的电力部门和企业，也适用于其它需要高精度标准信号源进行测量、检验的场合。
