产品描述
产品介绍

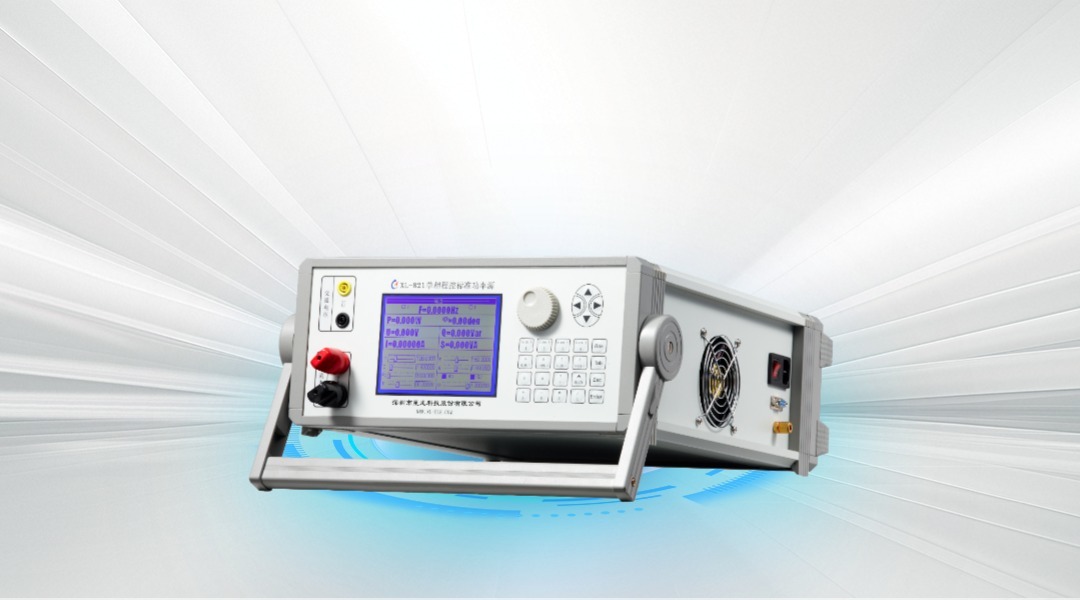

XL-821单相程控标准功率源采用高性能DSP、FPGA、高精度DA及高保真功放技术，可输出40Hz～65Hz工频范围内频率、相位、幅度可调的高精度电压电流。其输出正弦波纯净（失真度≤0.1%，典型0.03%），稳定度极佳（典型0.004%RD），专为电力系统（电测、热工、远动等）及计量部门设计，用于高精度校准电压、电流、功率等电参数表计的检测。
主要功能
| 主要功能 | 功能描述 |
| 交流标准源输出 | 可以输出工频（40Hz～65Hz）频率、相位及幅度可调高精度电压电流，方便电力工作者研发、检定 |
| 变送器检定 | 用于电压、电流、功率检定 |
| 通讯功能 | 用于和PC以及其他的主控模块通讯，仅支持《程控电源接口协议》 |
| 电能校验功能 | 用于校验电能脉冲输入 |
| 用户自定义功能 | 用户可自定义函数输出（任意谐波拟合），但要求函数不含有直流分量 |
| 二次开发 | 用户可参考《程控电源接口协议》通过通讯口开发需要的各种功能 |
| 软件控制功能 | 配有XL-3900系列操作软件，只要开启装置电源并连接好通信线，即可在PC机上随意控制，方便快捷 |
| 当地功能 | 配有320*240 液晶显示、24个按键以及旋转编码器，方便当地操作 |
| 告警功能 | 当装置发生异常时，系统会自动启动保护程序，伴随有声音或界面弹出提示，此时用户应断电查找故障原因并排除，比如电压对地短路、电流开路输出 |
技术特点
- 远超同行的波形拟合技术，每周波高达5万点的数据拟合量，具备极高的波形解析度和极低的波形失真度；
- 可以输出纯净的、失真度在0.03％（典型值）的正弦功率信号；
- 内置32位400M的数字信号合成器（DDS），系统具有极高的频率分辨率和稳定性，且具有分相变频能力；
- 极佳的温度稳定性，内部使用1PPM温度系数的器件，可以常年使用而无需重新校准；
- 采用硬件深度负反馈技术，负载调整率低于万分之一，调整时间小于毫秒级；
- 内控精度指标优于万分之二；
- 完善的过热、过载、短路保护功能。
技术指标
| 精度（不同型号等级不同） | 长期稳定性 | ||
| 准确度等级 | 0.05级、0.1级 | 电压 | ±60PPM/年 |
| 电压幅值精度 | 0.05%RG、0.1%RG（RG为量程） | 电流 | ±60PPM/年 |
| 电流幅值精度 | 0.05%RG、0.1%RG（RG为量程） | 频率 | 0.1PPM/年 |
| 频率误差 | 0.001Hz，分辨率0.001Hz | 输出功率 | |
| 电能误差 | 0.05%、0.1% | 电压 | 25VA |
| 相位准确度 | 0.02度 | 电流 | 25VA |
| 档位设置 | 输出稳定度 | ||
| 电压 | 140V、280V、420V | 电压 | 0.01% |
| 电流 | 0.2A、1A、5A、10A（20A、50A、100A） | 电流 | 0.01% |
设备选型
| 项目 | XL-801 | XL-821 | XL-831 | XL-801E |
| 准确度等级 | 0.05 | 0.05 | 0.05 | 0.05 |
| 相数 | 1 | 1 | 1 | 1 |
| 交流范围 | 0~420V | 0~420V | 0~420V | 0~120V |
| 0~20A | 0~60A | 0~100A | 0~6A | |
| 输出稳定度 | 0.01%RG/1min | |||
| 负载调整率 | 小于±0.01%RG | |||
| 满负载调整时间 | 小于1mS | |||
| 频率输出范围 | 40~65HZ（最高400HZ可定制） | |||
| 频率输出分辨率 | 0.002HZ | |||
| 频率输出准确度 | ±0.002HZ | |||
| 频率温度偏移 | ±0.5PPM/℃ | |||
| 相位输出范围 | 0~360° | |||
| 相位输出分辨率 | 0.01° | |||
| 相位输出准确度 | ±0.03° | |||
| 电压功率 | 25VA | 25VA | 25VA | 15VA |
| 电流功率 | 25VA | 40VA | 80VA | 15VA |
| 电能脉冲接口 | 有 | 有 | 有 | 无 |
| 人机接口 | 1024*700液晶显示，触摸操作（XL-821除外） | 10寸触摸操作 | ||
| 通讯接口 | RS232串口 | |||
| 谐波输出 | 49次 | |||
| 长期稳定性 | ±60PPM/Year | |||
