产品描述
产品介绍

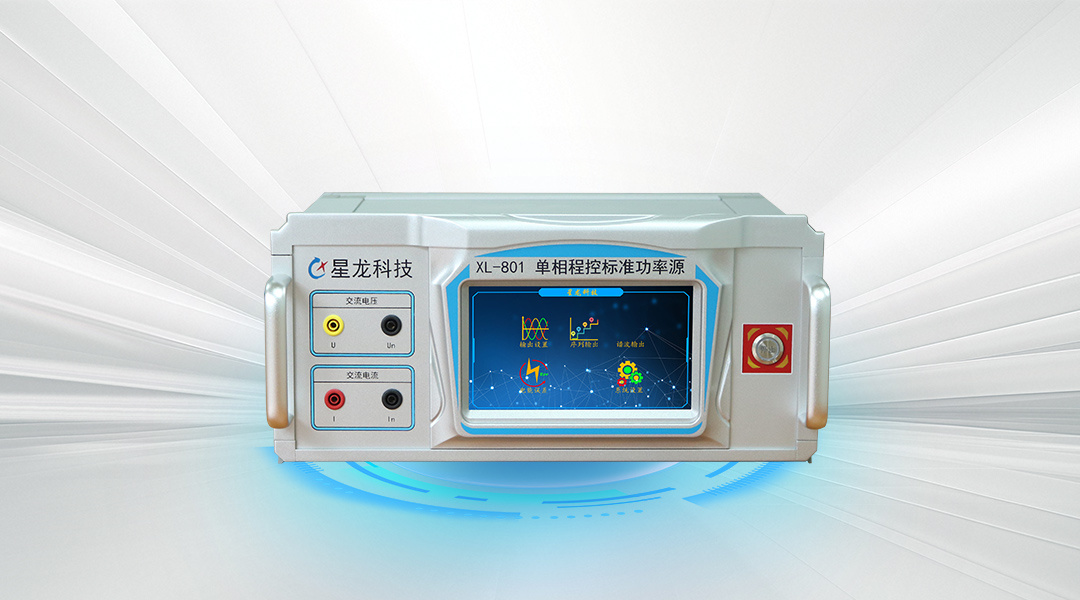

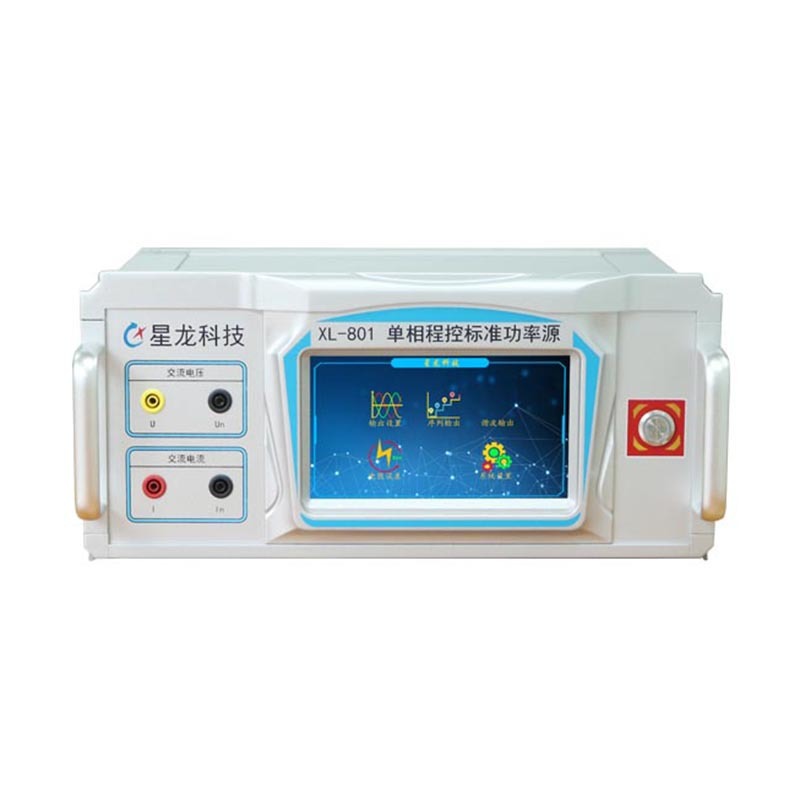

XL-801单相程控标准功率源产品应用于需要精确的且要具备一定功率的交流电压、电流的场合，一般为做交流校准、检验类场合。适用于电力部门、计量部门、质检部门、科研单位、高等院校及电能表、配电终端、用电管理、负荷控制、电能质量、无功补偿等生产研发企业。
主要功能
| 主要功能 | 功能描述 |
| 交流标准源输出 | 可以输出工频（40Hz～65Hz）频率、相位及幅度可调高精度电压电流，方便电力工作者研发、检定 |
| 变送器检定 | 用于电压、电流、功率检定 |
| 通讯功能 | 用于和PC以及其他的主控模块通讯，仅支持《程控电源接口协议》 |
| 电能校验功能 | 用于校验电能脉冲输入 |
| 用户自定义功能 | 用户可自定义函数输出（任意谐波拟合），但要求函数不含有直流分量 |
| 二次开发 | 用户可参考《程控电源接口协议》通过通讯口开发需要的各种功能 |
| 软件控制功能 | 配有XL-3900系列操作软件，只要开启装置电源并连接好通信线，即可在PC机上随意控制，方便快捷 |
| 触屏操作 | 1024*700液晶显示，中文界面，操作简单 |
| 告警功能 | 当装置发生异常时，系统会自动启动保护程序，伴随有声音或界面弹出提示，此时用户应断电查找故障原因并排除，比如电压对地短路、电流开路输出 |
主要特点
- 可以输出纯净的，失真度在0.03％（典型值）的正弦功率信号。
- 可以在基波上叠加各次谐波输出。
- 频率输出从40Hz～65Hz任意可调，分辨率0.002Hz，准确度0.002Hz。
- 相位0～360度任意可调，可以方便模拟各种供电情况，甚至反送电的情形。
- 强劲的带载能力，可以带容性、感性、阻性负载或者复合类型负载，且负载调整率优于0.01％RG。
- 极佳的温度稳定性，核心器件为温度系数小至1PPM的军工级产品，可以在室外的温度环境下保证输出的精度。
- 采用32位MCU+DSP处理器，功能强大灵活。
- 工频每周波高达50000点的波形捏合，内部信号输出无需滤波器进行平滑滤波，保证了波形的精确输出，使得系统可以输出精确的谐波，也使系统拥有极佳的谐波失真度指标。
- 可通过一个RS232方便和PC相连，拓展其他功能。
- 完善的过流、过压、过热、短路、开路、过载保护。
- 硬件PID，响应极快，负载的改变不会引起输出的丝毫波动。
- 320*240液晶显示，中文界面，操作简单。
- 开放通讯协议，方便二次开发（RTU/FTU/用电管理终端/公变计量终端的出厂自动检定）。
- 可带纯容性负载，结合PC软件可以检验电能表。
技术指标
| 精度（不同型号等级不同） | 长期稳定性 | ||
| 准确度等级 | 0.05级、0.1级 | 电压 | ±60PPM/年 |
| 电压幅值精度 | 0.05%RG、0.1%RG（RG为量程） | 电流 | ±60PPM/年 |
| 电流幅值精度 | 0.05%RG、0.1%RG（RG为量程） | 频率 | 0.1PPM/年 |
| 频率误差 | 0.001Hz，分辨率0.001Hz | 输出功率 | |
| 电能误差 | 0.05%、0.1% | 电压 | 25VA |
| 相位准确度 | 0.02度 | 电流 | 25VA |
| 档位设置 | 输出稳定度 | ||
| 电压 | 140V、280V、420V | 电压 | 0.01% |
| 电流 | 0.2A、1A、5A、10A（20A、50A、100A） | 电流 | 0.01% |
设备选型
| 项目 | XL-801 | XL-821 | XL-831 | XL-801E |
| 准确度等级 | 0.05 | 0.05 | 0.05 | 0.05 |
| 相数 | 1 | 1 | 1 | 1 |
| 交流范围 | 0~420V | 0~420V | 0~420V | 0~120V |
| 0~20A | 0~60A | 0~100A | 0~6A | |
| 输出稳定度 | 0.01%RG/1min | |||
| 负载调整率 | 小于±0.01%RG | |||
| 满负载调整时间 | 小于1mS | |||
| 频率输出范围 | 40~65HZ（最高400HZ可定制） | |||
| 频率输出分辨率 | 0.002HZ | |||
| 频率输出准确度 | ±0.002HZ | |||
| 频率温度偏移 | ±0.5PPM/℃ | |||
| 相位输出范围 | 0~360° | |||
| 相位输出分辨率 | 0.01° | |||
| 相位输出准确度 | ±0.03° | |||
| 电压功率 | 25VA | 25VA | 25VA | 15VA |
| 电流功率 | 25VA | 40VA | 80VA | 15VA |
| 电能脉冲接口 | 有 | 有 | 有 | 无 |
| 人机接口 | 1024*700液晶显示，触摸操作（XL-821除外） | 10寸触摸操作 | ||
| 通讯接口 | RS232串口 | |||
| 谐波输出 | 49次 | |||
| 长期稳定性 | ±60PPM/Year | |||
