产品描述
产品介绍

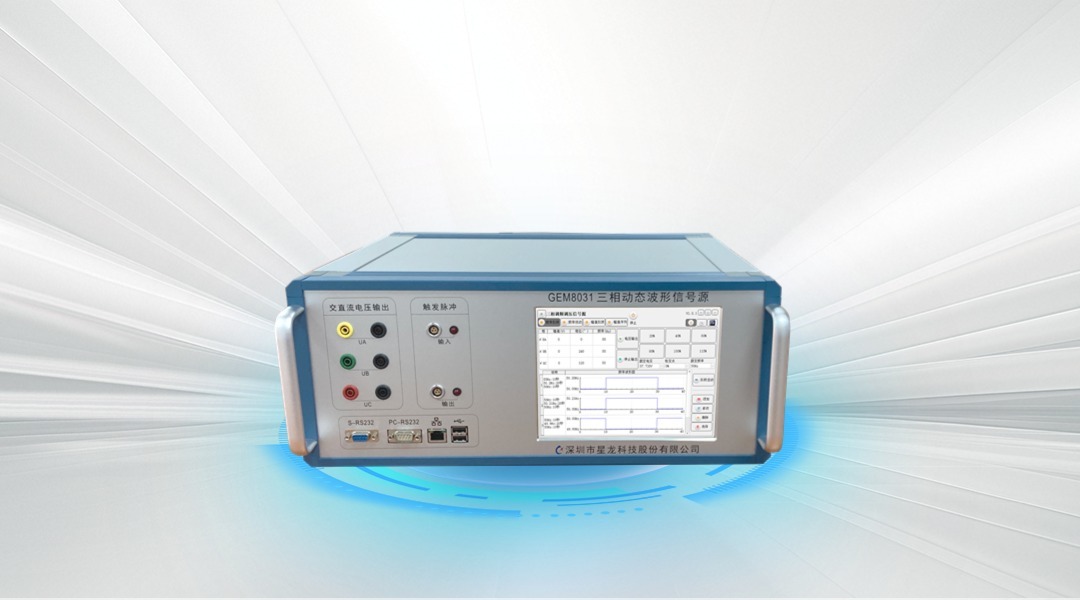

XL-8031 三相调频电压源主要用于新能源场站快速频率响应入网测试内容包括：频率阶跃扰动试验；模拟实际电网频率扰动试验；防扰动性能校验；

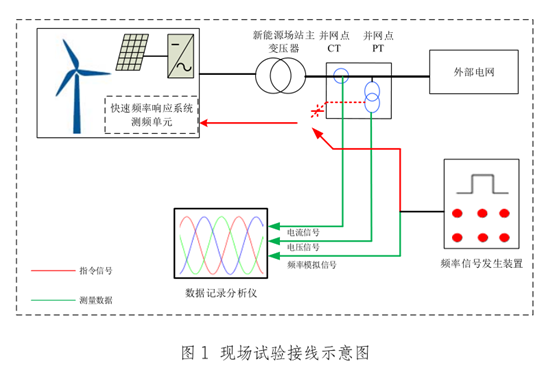

采用频率信号发生装置模拟场站并网点 PT 的二次侧信号，给出频率试验信号，并发送给新能源场站调频控制系统测频单元，测试接线如图 1 所示。
主要特点
- 能够进行电压和频率扰动曲线编辑，并按编辑方案进行测试输出，方案能够保存成文件重复调用。
- 每一个频率扰动曲线方案的变频点数允许2万个频率点，每个频率点间隔最小时间可以达到5mS。

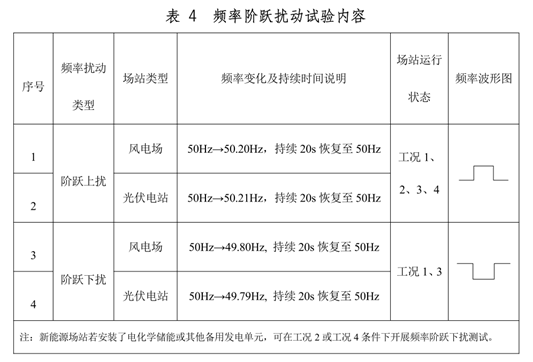

- 可以进行频率阶跃扰动试验，已内置常用频率阶跃波形，可编辑波形。

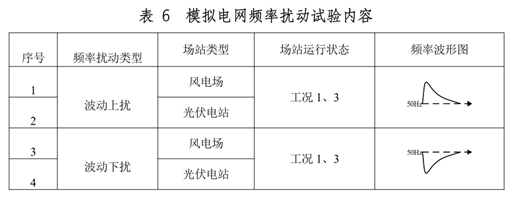

- 可以模拟实际电网频率扰动试验，已内置模拟电网频率波形，可编辑波形。
- 可以进行幅值阶跃试验，已内置常用幅值阶跃波形，可编辑波形。
技术指标
| 1.主要指标 | |
| 相数 | 三相电压输出 |
| 交流输出范围 | 0-130V AC |
| 电压调节细度 | 0.005V |
| 交流频率范围 | 1 Hz -500Hz |
| 频率调节细度 | 0.0001Hz |
| 频率准确度 | 0.002Hz |
| 调频最小间隔时间 | 5ms |
| 电压输出准确度 | 优于0.02% |
| 稳定度 | 优于0.005% |
| 相位调节范围 | 0-360° |
| 相位调节细度 | 0.001° |
| 相位准确度 | 0.01° |
| 电压输出带载能力 | 不小于60mA负载电流 |
| 2.其它指标 | |
| 工作电源电压范围 | AC 220V±10% 50Hz±0.5Hz |
| 功耗 | 约150VA |
| 预热时间 | ＜15分钟 |
| 工作温度 | -10℃～55℃ |
| 相对湿度 | ≤85% 无腐蚀性气体 |
| 尺寸 | 宽447.5mm*高180mm*深452mm |
