产品描述
产品介绍

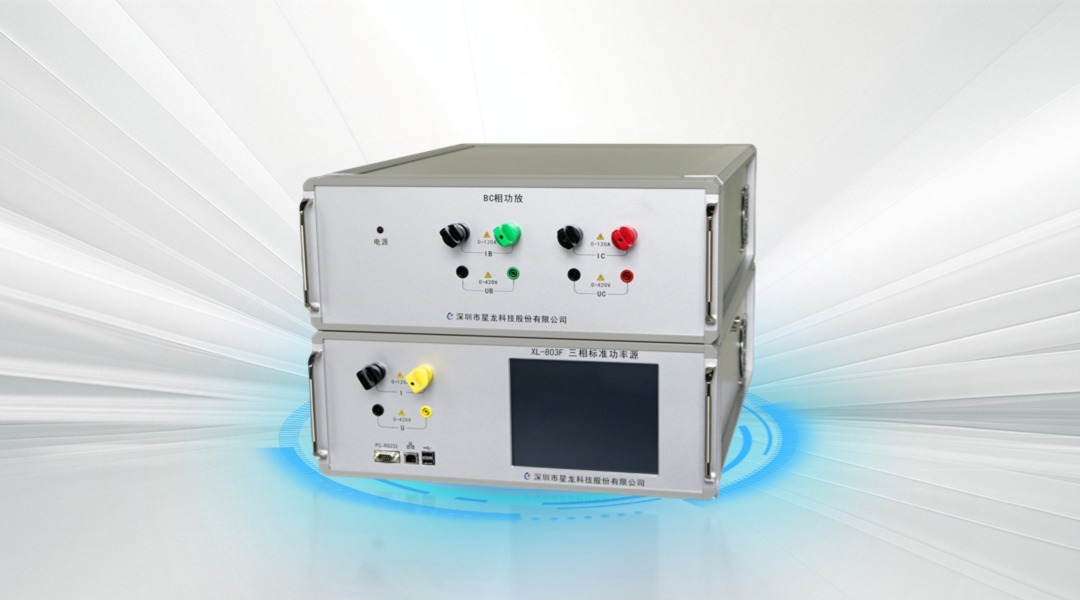

XL-803F三相程控标准源,准确度:0.05级，带工控机，可输出三相高达120A的电流，支持用户二次开发，联机打印报告等功能。可用于交流量检测、校准，适用于电力部门、计量部门、质检部门、科研单位、高等院校及电能表、配电终端、用电管理、负荷控制、电能质量、无功补偿等生产研发企业。
主要特点
- 高准确度：功率输出准确度等级0.1级/0.05级/0.02级可选，电压、电流准确度等级0.1级/0.05级/0.02级可选，谐波输出准确度0.1%RG，频率分辨率0.002Hz，可用于交流电量检测、校准。
- 宽输出范围：精确输出范围30~420V（600V），50mA~20A（120A），基频40~65（400）Hz，可作为标准电压源，标准电流源，标准功率源，满足交流电压表、交流电流表、交流功率表/电能表等交流计量装置的检测、校准。
- 全输出范围自动换挡：电压、电流在整个输出范围内自动切换合适输出量程，保证全输出范围的准确度指标。
- 叠加49次谐波：电压、电流可基波叠加谐波输出，可输出2~49次谐波任意单次或多次谐波叠加输出。
- 分相变频：每相输出独立，可分别控制每相输出的幅值、频率、相位，灵活方便。
- 并联扩流：三相电流可并联做一相电流输出，提升输出电流的范围，输出电流可提升3倍，使用灵活。
- 低负载调整率：功放采用硬件闭环深度负反馈技术，从空载到满载的调整时间ms级别，典型负载调整率小于0.01%RD。
- 低波形失真度：每周波由五万点拟合而成，使得高次谐波输出成为可能，同行为360~3600点，典型失真度为0.03%，同行为0.2%。
- 年可靠性高：输出年稳定度典型值为60PPM/年，无需每年重复校准，可保证设备长期精度。
- 安全可靠，使用灵活：电压、电流电气隔离，三相电流之间电气隔离，使用接法灵活，安全可靠。
- 专业软件：软件可支持电压电流幅值调节、频率输出调节、相位调节、三相四线、三相三相、谐波输出等界面，操作便捷。
- 人机交互，简单灵活：大屏幕彩色液晶显示屏，电容触摸屏操作流畅方便。
主要功能
- 采用32位MCU+DSP处理器，功能强大灵活；
- 输出波形灵活多变，可任意叠加谐波，叠加次数高达49次；
- 负载能力强，在满负荷条件下可确保量值稳定准确，可覆盖模拟表的检定；
- 具有定点输出、步进比例等多种量值调节方式；
- 信号输出由工频每周波高达50000点的波形捏合，内部信号输出无需滤波器进行平滑滤波，保证了波形的精确输出，使得系统可以输出精确的谐波，也使系统拥有极佳的谐波失真度指标；
- 量值输出具有直接输出和调节输出两种模式，方便数字表和模拟表的检定；
- 极佳的温度稳定性，核心器件为温度系数小至1PPM的军工级产品，可以在室外的温度环境下保证输出的精度；
- 开放通讯协议，方便二次开发；
- 产品适应性、扩展性强，满足未来技术升级的需要。
设备选型
| 项目 | XL-803 | XL-803A | XL-803B | XL-803F-H | XL-803F |
| 准确度等级 | 0.05 | 0.1 | 0.02 | 0.05 | 0.05 |
| 相数 | 三相电压电流输出 | ||||
| 交流范围 | 0~420V | 0~420V | 0~420V | ||
| 0~20A | 0~36A | 0~120A | |||
| 输出稳定度 | 0.01%RG/1min | 0.03%RG/1min | 0.005%RG/1min | 0.01%RG/1min | 0.01%RG/1min |
| 负载调整率 | 小于±0.01%RG | 小于±0.03%RG | 小于±0.01%RG | 小于±0.01%RG | 小于±0.01%RG |
| 满负载调整时间 | 小于1mS | ||||
| 频率输出范围 | 40~65HZ（最高可定制400HZ） | ||||
| 频率输出分辨率 | 0.002HZ | ||||
| 频率输出准确度 | ±0.002HZ | ±0.004HZ | ±0.002HZ | ±0.002HZ | ±0.002HZ |
| 频率温度偏移 | ±0.5PPM/℃ | ±1PPM/℃ | ±0.5PPM/℃ | ±0.5PPM/℃ | ±0.5PPM/℃ |
| 相位输出范围 | 0~360° | ||||
| 相位输出分辨率 | 0.002° | 0.02° | 0.01° | 0.01° | 0.01° |
| 相位输出准确度 | ±0.01° | ±0.04° | ±0.02° | ±0.03° | ±0.03° |
| 电压功率 | 25VA | 15VA | 25VA | 15VA | 25VA |
| 电流功率 | 25VA | 15VA | 25VA | 85VA | 80VA |
| 电能脉冲接口 | 2输入 | 选配 | 2输入 | 2输入 | 2输入 |
| 长期稳定性 | ±60PPM/Year | ±120PPM/Year | ±30PPM/Year | ±60PPM/Yea | ±60PPM/Year |
| 人机接口 | 1024*700彩色液晶显示，触屏操作 | 8.4寸触摸操作 | |||
| 通讯接口 | RS232串口 | ||||
| 谐波输出 | 2-49次 | ||||
