产品描述
产品介绍

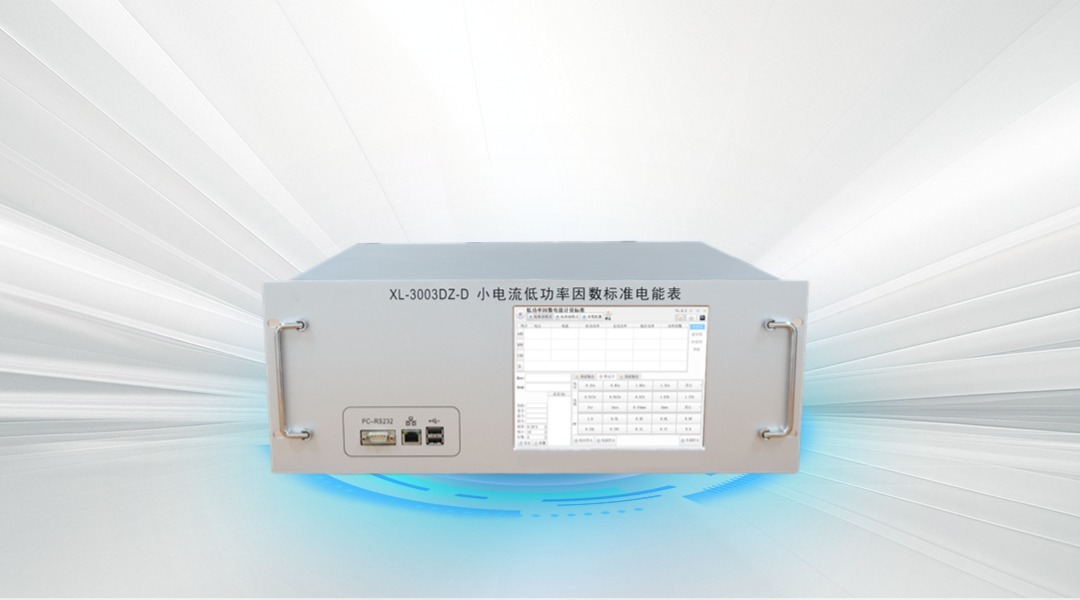

XL-3003DZ-D小电流低功率因数标准电能表依据《JJG 597-2005交流电能表检定装置检定规程》、《JJG 597-202x交流电能表检定装置检定规程》等标准设计，现行JJG 597-2005电流计量测试低端为10mA，功率因数测试低端0.5，针对新规程JJG 597-202x相比较JJG 597-2005在电流计量测试低端0.3mA，功率因数测试低端0.25的测试需求，XL-3003DZW准确度等级为0.02级，采用基于1 G MAC的DSP、高速的嵌入式控制器、24bit高精度的ADC，可以测量工频（45Hz～65Hz）频率、幅值、相位及功率电能，可进行谐波功率（电压、电流）组合测量，最小测试电流0.3mA，最低功率因数0.1。适用于电力系统需要测量、检验小电流低功率因数计量性能的电力部门、企业及科研机构，也适用于其他需要小电流低功率因数高精度标准表进行测量、检验的场合。本装置具有安全性高、易操作、超大触摸屏控制与显示、远程操控等特点。
主要功能
- 高测量准确度，依据《JJG 597-2005交流电能表检定装置检定规程》、《JJG 597-202x交流电能表检定装置检定规程》等标准设计，准确度等级0.02级，支持电压0-100V、电流0.3mA-0.3A、功率因数0.1-1.0范围的功率、电能计量性能测试。
- 小电流低功率因数计量，支持最低0.3mA电流、最低功率因数0.1下的功率、电能计量测试。
- 自动量测切换，在测量范围内，电压、电流均为一组端子输入，全量程自动档位切换，保证测量范围的准确度。
- 2~50次谐波测量，满足JJG1106-2015、交流动态性能、IR46等标准测试要求。
- 24bit高速ADC：使用业界先进的24bitADC芯片和多核DSP处理器+大容量DDR内存，采样率高、计算能力强、准确度高。
- 年稳定度高，采用高精度进口器件，测量年稳定度典型值为60ppm，可长年使用无需校准。
- 测量值统计分析功能，能够统计幅值、功率的最高值、最小值、变差值、标准方差，可帮助分析短期稳定度和变化趋势。
- 人机交互便捷，配备大尺寸的触摸显示屏，量值显示清晰直观，具备RJ45、RS232、USB多种接口，方便组建自动测试系统。
技术指标
| 准确度等级 | 0.02级 | ||
| 测量相 | 三相 | ||
| 电压测量 | 测量范围：0V-100V | ||
| 准确度：±0.02%RG | |||
| 电流测量 | 测量范围：0.3mA-0.3A | ||
| 准确度：±0.02%RG | |||
| 功率因数 | 测量范围：-1.0-0-1.0 | ||
| 准确度：0.0001 | |||
| 频率测量 | 45～65Hz | ||
| 谐波测量次数 | 2-50次 | ||
| 测量功率/电能 | 电压100V，功率因数1.0： >0.1A：0.02% ＞3mA，≤10mA：0.04%RG ≥0.3mA，≤3mA：0.2%RG 电压100V，功率因数0.1： ≥3mA：0.1%RG |
||
| 电能脉冲 | 脉冲输出：频率<10kHz,TTL电平（5V），负载能力≤5mA | ||
| 脉冲输入：频率<1kHz,TTL电平（5V），负载能力<1mA | |||
| 年稳定度 | 60ppm | ||
| 环境条件 | |||
| 工作电源 | 220V(±10%）AC50Hz | 相对湿度 | ≤85% |
| 工作温度 | 0℃～40℃ | 储存条件 | －30℃～60℃ |
| 外型尺寸（cm） | 43.5×48.3×17.7 | ||
| (宽、深、高) | |||
| 备注：详细见说明书 | |||
