产品描述
产品介绍

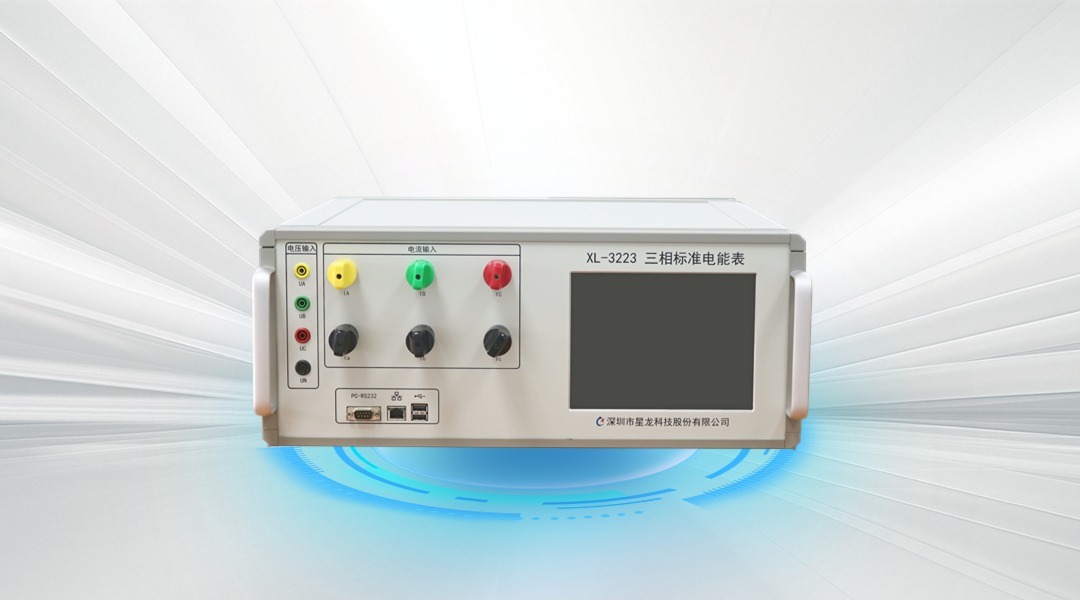

XL-3223 三相动态波形标准电能表系列产品，可作为交流标准表、谐波标准表，单/三相测量可选，谐波测量范围2-50次，准确度等级0.05级，谐波准确度0.2级，可用于交流电压源、交流电流源、交流功率源、动态/谐波电压源、动态/谐波电流源、动态谐波功率源、谐波电能表、交流电能表的动态性能的检测、校准，适用于电力部门、计量部门、质检部门、科研单位、高等院校及电能表、配电终端、用电管理、负荷控制、电能质量、无功补偿等生产研发企业。
主要功能
- 高测量准确度：功率、电能测量准确度等级0.05级，电压、电流测量准确度等级0.05级，可用于交流量、谐波、动态性能的计量、校准。
- 宽测量范围：测量范围30-420V，50mA-120A，满足交流电能表、谐波电能表、交流表的动态性能等交流计量装置的溯源、校准。
- 自动档位切换，集成度高：电压30-420V采用一对端子输入，电流50mA -120A采用一对输入接线端子，全量程自动挡位切换，保证测量范围的准确度指标。
- 电压、电流同步采样：电压、电流之间采用同步采样技术，在同步时钟的控制下，采样同一时刻的电压、电流值，点积和的方式计算功率电能，消除由于电压、电流的采样时刻不同步引入的计量误差，提升电能的计量准确度。
- 2~50次谐波测量：谐波测量准确度0.2%，满足目前现有的JJG 1106-2015、交流动态性能、IR46测试要求。
- 24位高速ADC：使用业界先进的24BitADC芯片和多核DSP处理器+DDR大容量内存，采样率高、计算能力强、准确度高。
- 年稳定度高：采用高精度进口器件，测量年稳定度典型值为100PPM/年，可常年使用无需校准。
- 测量值统计分析：能够统计幅值、功率的值、最小值、变差值、标准方差，可帮助分析短期稳定度和变化趋势。
- 人机交互：配备大尺寸的触摸显示屏，量值显示清晰直观，具备RJ45、RS232、USB多种接口，方便组建自动测试系统。
技术指标
| 项目 | XL801R | XL-3223 | |
| 准确度等级 | 功率/电能：0.1/0.05级，交流/直流：0.1/0.05级，谐波：(10%RD + 0.1%RG) | ||
| 测量相 | 单相 | 三相 | |
| 电压测量 | 测量范围：30-420V | ||
| 准确度：0.1/0.05%RD（30V~420V）、0.1/ 0.05%RG（0V~420V） | |||
| 电流测量 | 测量范围：50mA -120A | ||
| 准确度：0.1/0.05%RD（0.05A~100A）、0.1/0.05%RG（0A~100A） | |||
| 功率、电能测量 | 范围：电压、电流测量范围的组合 | ||
| 准确度：有功：0.1/0.05%RD PF≥0.5 （0.05A~100A /30V~420V） | |||
| 无功：0.2/0.1%RD PF≥0.5 （0.05A~100A /30V~420V） | |||
| 谐波电能准确度：0.5/0.2% | |||
| 谐波测量 | 范围：2～ 50次谐波，准确度：0.2/0.1% | ||
| 相位测量 | 范围：0~359.99度，准确度：0.1°/0.05°（电流≥200mA,电压≥30V） | ||
| 频率测量 | 范围：45Hz~65Hz，准确度：0.005Hz | ||
| 功率因素测量 | 范围：-1~0~+1，准确度：0.001/0.0005 | ||
| 电能脉冲 | 脉冲输出：频率<10KHz，TTL电平（5V），负载能力≤5mA | ||
| 脉冲输入：脉冲频率<1KHz，TTL电平（5V），负载能力<1mA | |||
| 年稳定度 | 0.1级：电压、电流：±200PPM/年 | ||
| 0.05级：电压、电流：±100PPM/年 | |||
