产品描述
产品介绍

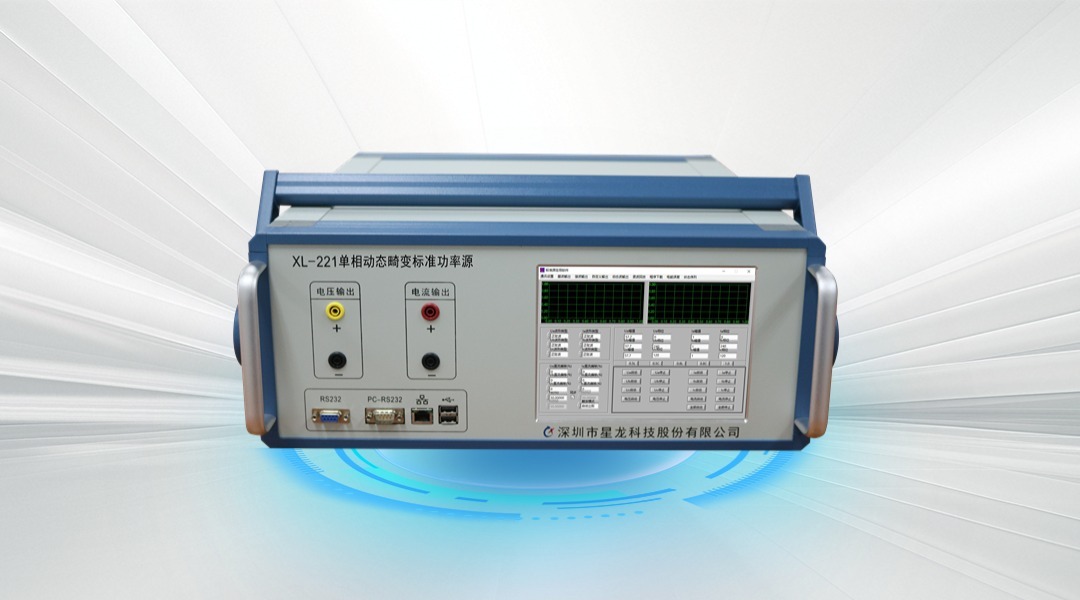

XL-221 单相动态畸变标准功率源可以输出单相交直流电压和单相交直流电流，电压和电流均可输出直流、方波、三角波、正弦波、以及叠加最高100次的谐波，基波叠加低频震荡，自定义波形，各种类型的波形拼接输出等功能。可用于需要复杂波形信号输出的场合，如电能表的动态性能检测、互感器检测、谐波分析等。利用XL-221单相动态波形功率源，可以轻易做到以前很多无法做到的事情，如：电能表的动态性能测试；采样设备在各种复杂的波形情况下性能指标测试；输出各种各样的以前无法在标准源上得到的高精度信号波形。
主要功能
- 依据《JJG1106-2015工作用静止式谐波有功电能表检定规程》、《T/CIMA 0020-2020 交流电能表动态性能检验装置》、《T/CIMA 0021-2020 谐波有功电能表检验装置》，可作为交流标准电压源、交流标准电流源、交流标准功率源，可用于动态/谐波电能的检测。
- 电压输出范围30~264V、0-3KHz，可作为宽频交流标准电压源，可检定、校准交流电压表设备的谐波/动态性能。
- 电流输出范围10mA-12A、0-2.5KHz，可作为宽频交流标准电流源，可检定、校准交流电流表设备的谐波/动态性能。
- 内置误差计算模块，作为标准功率源，满足动态/谐波相关表计、电能质量分析、非侵入式监测等谐波/动态计量装置的检测。
主要特点
- 高准确度：功率/电能最佳输出准确度等级0.05级，电压、电流最佳准确度等级0.05级，谐波输出最佳准确度0.2%，频率最佳准确度0.005Hz，可用于动态/谐波电能的检测、校准。
- 宽输出范围：30~264V，10mA-12A，基频0-3KHz，可输出各种暂态、动态、谐波、简谐波、直流、交流叠加低频震荡等波形，作为标准电压源，标准电流源，标准功率源，满足动态/谐波相关表计、电能质量分析、非侵入式监测等谐波/动态计量装置的检测、校准。
- 录波回放：设备支持现场录波回放功能，可以重复回放一段波形，或者长时间回放连续的录波文件，文件格式为Comtrade，利用该功能可以在实验室里面对被测设备进行模拟现场环境的测试验证。
- 波形编辑方式多样：动态波形输出，支持公式编辑，内置常用的数学公式，如三角函数及加减乘除法；波形文件下载，已编辑生成的波形文件，可直接输出，如IEC62052附录里面的所有波形、IR46要求测试的波形；谐波输出，通过谐波含有率及次数编辑输出波形；手绘波形输出，可手绘波形线任意波形拟合输出；适合研究开发测试使用。
- 同步触发输出功能：具有同步输入接口，可以在外部同步信号触发下启动输出，或者跟踪外部周期触发信号进行过零同步输出，输出单/多周波或连续输出，该功能可以用于多台设备之间实现相位同步输出。
- 优越的谐波输出能力：设备具有强大的基波叠加谐波输出能力，最大输出63次谐波，支持各次谐波任意多次叠加，同时输出含有率，在输出范围内任意可设，可超过100%，支持电能质量分析的电压跌落、不平衡等各种输出状态。
- 高频率分辨率：具有DDS数字频率合成功能，可以精确调频，能够精确的输出0-3KHz频率，频率分辨率为0.002Hz。
- 低负载调整率：功放采用硬件闭环深度负反馈技术，在空载到满载的调整时间ms级别，典型负载调整率小于0.01%。
- 低波形失真度：每周波50000点，业内为360-3600点，典型失真度为0.03%，业内为0.2%。
- 人机交互，简单灵活：配备大尺寸的触摸显示屏，量值显示清晰直观，具备RJ45、RS232、USB多种接口，方便组建自动测试系统。
技术指标
| 单相电压输出 | 频率精度 | ||||
| 名称 | 指标范围 | 备注 | 频率最低输出相的频率精度：2ppm，其它相精度如下表： | ||
| 直流输出范围 | 30-220V（Max：264V） | 可定制 | 频率 | 电压（精度Hz） | 电流（精度 Hz） |
| 交流输出范围 | 30-220V（Max：264V） | 可定制 | 0.001~60Hz | 0.002 | 0.005 |
| 交流频率范围 | 0.001-3KHz | 60~100Hz | 0.02 | 0.02 | |
| 谐波输出范围 | 2-63次 | 100~1000Hz | 0.5 | 0.5 | |
| 电压输出精度 | 优于0.05% | 1000~2000Hz | 5 | 5 | |
| 谐波输出精度 | 优于0.2% | 1000~5000Hz | 50 | 50 | |
| 稳定度 | 优于0.01% | 精度等级：该范围每个频率点的频率步长。以此步长，范围内的每个频率值都能调节，即实际频率调节步长优于精度等级，且频率越小调节步长将更小。 | |||
| 功率 | 20W | 谐波波形失真度 | |||
| 连续输出能力 | I>=80mA ,Udc<50V I>=150mA,50V<Udc<100V I>=200mA,100V<Udc<220V I>=100mA, 50V<Uac<220V |
输出电压越高输出电流越大 | 名称 | 电压 | 电流 |
| 交流50Hz | 优于0.05% | 优于0.05% | |||
| 端口电压值 | 264V AC | 注：波形失真度是在每个档位的档位限制值输出测得，当该档位输出小于档位限制值时，其波形失真度将变大 | |||
| 直流电压档位 | 220V | 谐波含有率 | |||
| 交流电压输出档位 | 220V | 含有率（基波50Hz） | 电压 | 电流 | |
| 年稳定度 | 100ppm/年 | 10% | 优于0.05% | 优于0.05% | |
| 注：为保证输出精度，输出电流需要保持在限值以内，否则将有可能导致精度达不到指标要求 | 50% | 优于0.05% | 优于0.05% | ||
| 单相电流输出 | 100% | 优于0.05% | 优于0.05% | ||
| 名称 | 指标范围 | 备注 | 负载调整率 | ||
| 直流输出范围 | 0-10A DC（Max：12A） | 可定制 | 项目（满载） | 指标范围 | |
| 交流输出范围 | 0-10A DC（Max：12A） | 可定制 | 交流电压输出 | 优于0.05% | |
| 交流频率范围 | 0.001-2.5KHz | 直流电压输出 | 优于0.05% | ||
| 谐波输出范围 | 2-63次 | 交流电流输出 | 优于0.05% | ||
| 电流输出精度 | 优于0.05% | 直流电流输出 | 优于0.05% | ||
| 谐波输出精度 | 优于0.2%RG | 电流负载小于等于2欧。 | |||
| 稳定度 | 优于0.05% | 其它参数 | |||
| 单相功率 | 20W | 工作电压 | AC 220V±5% 50Hz | ||
| 连续输出能力 | I<=10A AC | 整机功耗 | 空载：120W,满载：270W | ||
| I<=10A DC | 预热时间 | ＜30分钟 | |||
| 输出端口电压值 | 2.5V | 工作温度 | -10℃～55℃ | ||
| 直流电流档位 | 0.01、0.02、0.2、0.4、2.、10（A） | 相对湿度 | ≤85% 无腐蚀性气体 | ||
| 交流电流输出档位 | 0.01、0.02、0.2、0.4、2.、10（A） | 尺寸 | 517 mm *485.8 mm *214.8mm（L*W*H） | ||
| 年稳定度 | 100ppm/年 | 整机重量 | 21KG | ||
