产品描述
产品简介

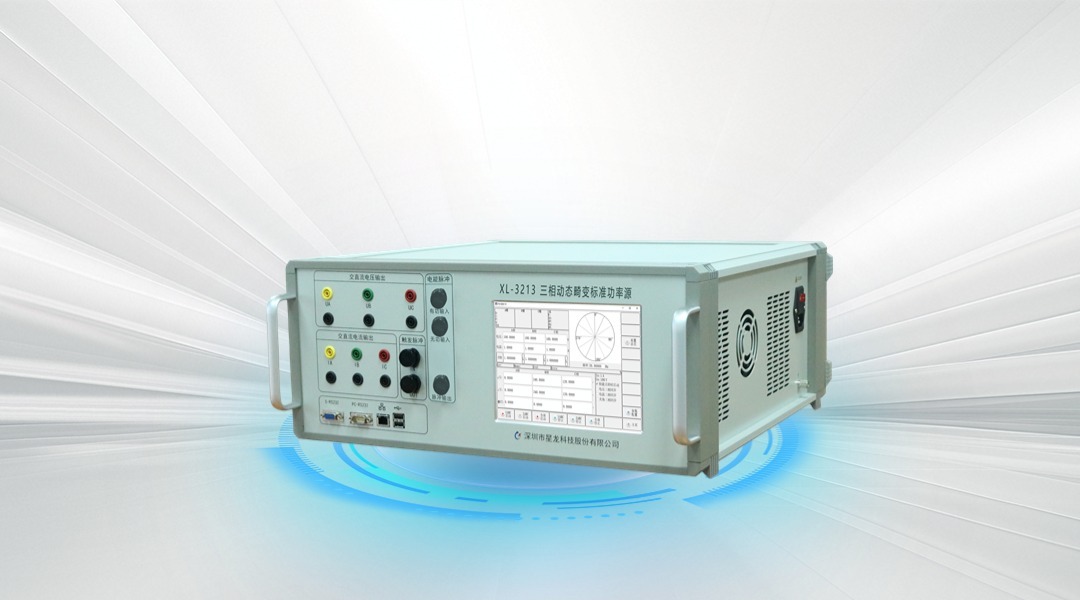

XL-3213三相动态畸变标准功率源（以下简称XL-3213）可以输出三相交直流电压和三相交直流电流，电压和电流均可输出直流、方波、三角波、正弦波、各次谐波叠加，基波叠加低频震荡，自定义波形，各种类型的波形拼接输出等功能，可作为动态/谐波标准电压源、动态/谐波标准电流源、动态/谐波标准功率源、交直流标准功率源、电能质量测试标准源，电压输出DC-3kHz，电流输出DC-2.5kHz，准确度等级0.05级，可用于交直流电压表、交直流电流表、交直流功率表、动态畸变负荷电能表、谐波电能表、IR46电能表、互感器暂态检测、电能质量分析仪的检测、校准，适用于电力部门、计量部门、质检部门、科研单位、高等院校及电能表、配电终端、用电管理、负荷控制、电能质量、非侵入式监测等生产研发企业。
主要功能
- 依据《JJG1106-2015工作用静止式谐波有功电能表检定规程》、《T/CIMA 0020-2020 交流电能表动态性能检验装置》、《T/CIMA 0021-2020 谐波有功电能表检验装置》，可作为交流标准电压源、交流标准电流源、交流标准功率源，可用于动态/谐波电能的检测。
- 电压输出范围30~264V、0-3kHz，可作为宽频交流标准电压源，可检定、校准交流电压表设备的谐波/动态性能。电流输出范围10mA-12A、0-2.5kHz，可作为宽频交流标准电流源，可检定、校准交流电流表设备的谐波/动态性能。
- 内置误差计算模块，作为标准功率源，满足动态/谐波相关表计、电能质量分析、非侵入式监测等谐波/动态计量装置的检测。
技术特点
- 高准确度：功率/电能输出准确度等级0.05级可选，电压、电流准确度等级0.05级，谐波输出准确度0.2%，频率准确度0.005Hz，可用于动态/谐波电能的检测、校准。
- 宽输出范围：30~264V，10mA-12A，基频0-3kHz，可输出各种暂态、动态、谐波、简谐波、直流、交流叠加低频震荡等波形，作为标准电压源，标准电流源，标准功率源，满足动态/谐波相关表计、电能质量分析、非侵入式监测等谐波/动态计量装置的检测、校准。
- 录波回放：设备支持现场录波回放功能，可以重复回放一段波形，或者长时间回放连续的录波文件，文件格式为Comtrade，利用该功能可以在实验室里面对被测设备进行模拟现场环境的测试验证。
- 波形编辑方式多样：动态波形输出，支持公式编辑，内置常用的数学公式，如三角函数及加减乘除法；波形文件下载，已编辑生成的波形文件，可直接输出，如IEC62052附录里面的所有波形、IR46要求测试的波形；谐波输出，通过谐波含有率及次数编辑输出波形；手绘波形输出，可手绘波形线任意波形拟合输出；适合研究开发测试使用。
- 同步触发输出功能：具有同步输入接口，可以在外部同步信号触发下启动输出，或者跟踪外部周期触发信号进行过零同步输出，输出单/多周波或连续输出，该功能可以用于多台设备之间实现相位同步输出。
- 优越的谐波输出能力：设备具有强大的基波叠加谐波输出能力，谐波输出100次，支持各次谐波任意多次叠加，同时输出含有率，在输出范围内任意可设，可超过100%，支持电能质量分析的电压跌落、闪变、不平衡等各种输出状态。
- 高频率分辨率：具有DDS数字频率合成功能，可以精确调频，能够精确的输出0-3KHz频率，频率分辨率为0.002Hz。
- 低负载调整率：功放采用硬件闭环深度负反馈技术，在空载到满载的调整时间ms级别，典型负载调整率小于0.01%。
- 低波形失真度：每周波50000点，业内为360-3600点，典型失真度为0.03%，业内为0.2%。
- 人机交互，简单灵活：配备大尺寸的触摸显示屏，量值显示清晰直观，具备RJ45、RS232、USB多种接口，方便组建自动测试系统。
技术指标
| 项目 | XL-221 | XL-3213 | XL-3203 | |
| 准确度等级 | 功率/电能：0.1/0.05级，电压/电流/小信号：0.1/0.05级，谐波：0.2% | |||
| 输出相 | 单相 | 三相 | ||
| 电压输出 | 0-264V | |||
| 输出功率：每相<20VA（或<200mA） | ||||
| 电流输出 | 输出范围：10mA-12A，输出端口电压 < 2.5V | |||
| 频率输出 | 电压：10~3KHz，电流：0-2.5KHz | |||
| 谐波输出次数 | 2~63次 | |||
| 典型输出稳定度 | 0.1级：电压/电流：0.02%RG/min | |||
| 0.05级：电压/电流：0.01%RG/min | ||||
| 输出功率/电能 | 范围：电压、电流输出范围的组合 | |||
| 稳定度：电压、电流输出稳定度的组合 | ||||
| 电能脉冲 | 脉冲输出：频率<10KHz，TTL电平（5V），负载能力≤5mA | |||
| 脉冲输入：脉冲频率<1KHz，TTL电平（5V），负载能力<1mA | ||||
| 年稳定度 | 0.1级：电压、电流：±200PPM/年 | |||
| 0.05级：电压、电流：±100PPM/年 | ||||
