产品描述
应用范围

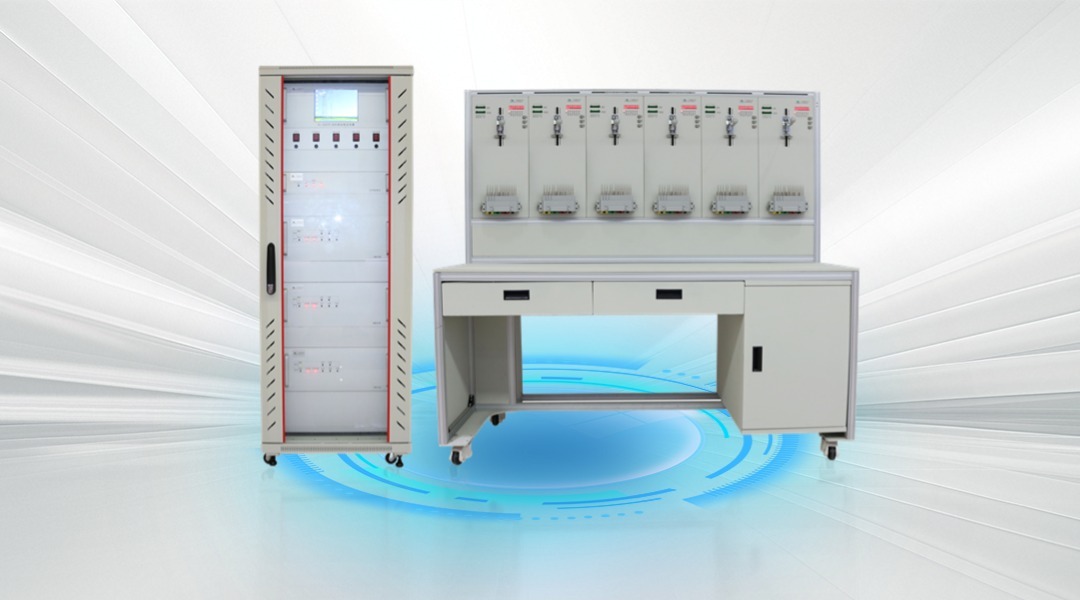

XL-3200T6交流电能表动态性能检验装置可以输出三相交直流电压和三相交直流电流，电压和电流均可输出直流、方波、三角波、正弦波、各次谐波叠加，基波叠加低频震荡，自定义波形，各种类型的波形拼接输出等功能，-3dB带宽可达20kHz。可用于需要复杂带功率波形信号输出的场合，如电能表的动态性能检测、互感器检测、谐波分析等。
主要功能
- 直流输出；
- 带脉动的直流电压和电流；
- 方波输出；
- 三角波输出；
- 工频信号输出；
- 工频叠加高达129次谐波输出；
- 0.001~5kHz的电压输出；
- 0.001~5kHz的电流输出；
- 支持单周期波形输出和重复输出；
- 支持公式输入，并生成波形；
- 支持波形拼接，允许多达50条公式生成的波形按时间顺序拼接成一个波形输出；
- 具有以太网接口，能够通过网口转485通讯总线通讯口，能方便地读取和修改多功能表内数据，并能逐表位读出或自动设置各表位通讯地址；
- 可对电能表进行：奇次谐波测试、半波整流波形测试、方形波形测试、尖峰波测试、脉冲波测试、多重过零电流波形测试、多重过零电压波形测试、1S电压中断测试、1周波电压中断测试、电压跌落50%测试、接地故障测试；
- 可以校验不同常数电能表，并具有常数校核功能，电能脉冲频率最高支持10KHz；
- 支持各类条码输入。
技术特点
- XL-3200T6交流电能表动态性能检验装置内置的功率源是基于高速的DSP、大规模的FPGA、高速高精度的DA采集器以及高性能功率放大器构成的新一代高精度标准功率源。适用于高低频暂态波形输出情况下对电能表计量能力的检验；
- XL-3200T6交流电能表动态性能检验装置出交流电压可达150V AC，稳定度和精度均可达到万分之五以内；
- XL-3200T6交流电能表动态性能检验装置输出交流电流可达30A AC，稳定度和精度均可达到万分之五以内；
- XL-3200T6交流电能表动态性能检验装置具有强大的谐波输出性能，电压和电流均能输出工频达129次的谐波，-3dB带宽可达20KHz，能够模拟实际应用中电能表的各种动态性能波形；
- XL-3200T6交流电能表动态性能检验装置适用于对动态电能表进行性能测试使用场合。
- XL-3200T6交流电能表动态性能检验装置提供公式编辑输出，支持三角函数的加、减、乘、除四则运算编辑公式波形输出。
- XL-3200T6交流电能表动态性能检验装置支持comtrade录波回放功能，可以非常方便的重现现场信号。
技术指标
| 三相电压输出 | 频率精度 | ||||
| 名称 | 指标范围 | 备注 | 频率最低输出相的频率精度：2ppm，其它相精度如下表： | ||
| 交流输出范围 | 0-150V DC | 可定制 | 频率 | 电压（精度Hz） | 电流（精度 Hz） |
| 交流频率范围 | 0.001-5KHz | 0.001~60Hz | 0.00001 | 0.005 | |
| 谐波输出范围 | 2-129次 | 60~100Hz | 0.02 | 0.02 | |
| 电压输出精度 | 优于0.05% | 100~1000Hz | 0.5 | 0.5 | |
| 谐波输出精度 | 优于0.05% | 1000~2000Hz | 5 | 5 | |
| 稳定度 | 优于0.01% | 1000~5000Hz | 50 | 50 | |
| 单相功率 | 30VA | 谐波波形失真度 | |||
| 端口电压值 | 150VAC | 名称 | 电压 | 电流 | |
| 交流电压输出档位 | 50V、150V | 交流50Hz | 优于0.1% | 优于0.1% | |
| 年稳定度 | 60ppm/年 | 注：波形失真度是在每个档位的档位限制值输出测得，当该档位输出小于档位限制值时，其波形失真度将变大 | |||
| 注：为保证输出精度，输出电流需要保持在限值以内，否则将有可能导致精度达不到指标要求. | 谐波含有率 | ||||
| 含有率（基波50Hz） | 电压 | 电流 | |||
| 三相电流输出 | 10% | 优于0.05% | 优于0.05% | ||
| 名称 | 指标范围 | 备注 | 50% | 优于0.05% | 优于0.05% |
| 交流输出范围 | 0-30AVC | 可定制 | 100% | 优于0.05% | 优于0.05% |
| 交流频率范围 | 0.001-5KHz | 负载调整率 | |||
| 谐波输出范围 | 2-129次 | 项目（满载） | 指标范围 | ||
| 电流输出精度 | 优于0.05% | 交流电压输出 | 优于0.05% | ||
| 谐波输出精度 | 优于0.1% | 直流电压输出 | 优于0.05% | ||
| 稳定度 | 优于0.05% | 交流电流输出 | 优于0.05% | ||
| 单相功率 | 30W | 直流电流输出 | 优于0.05% | ||
| 输出端口电压值 | 3V | 其它参数 | |||
| 交流电流输出档位 | 0.01、0.02、0.2、2、10、30（A） | 工作电压 | AC 220V±5% 50Hz | ||
| 年稳定度 | 60ppm/年 | 预热时间 | ＜15分钟 | ||
| 工作温度 | -10℃～55℃ | ||||
| 相对湿度 | ≤85% 无腐蚀性气体 | ||||
| 尺寸 | 机柜600mm×800mm×1610mm （宽×深×高） | ||||
| 台体1550mm×540mm×1505mm（长×宽×高） | |||||
