产品描述
产品介绍

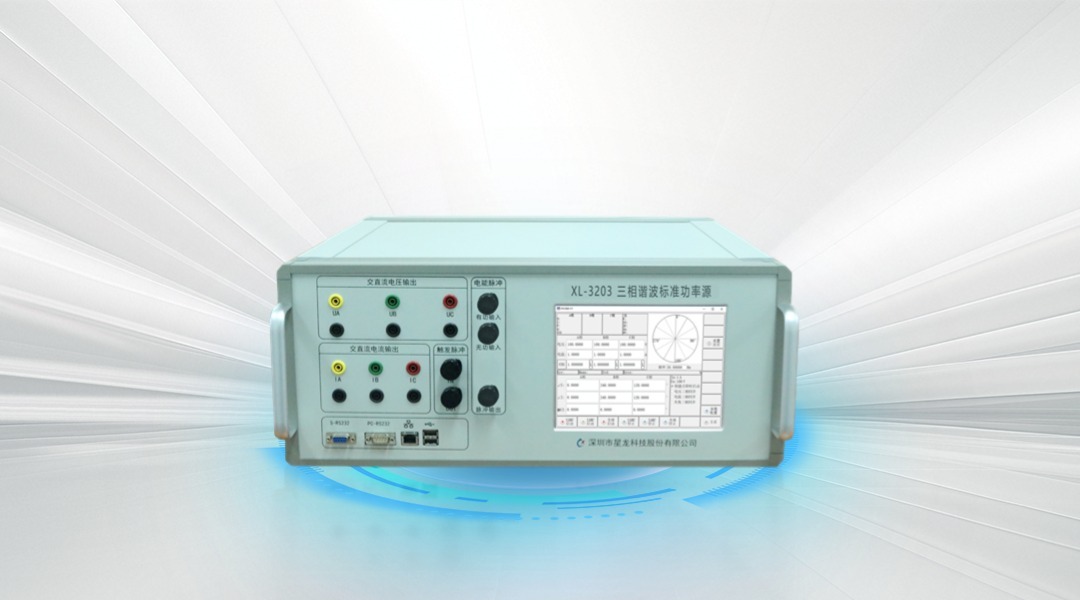

XL-3203A三相动态波形功率源（以下简称XL3203A）可以输出三相交直流电压和三相交直流电流，电压和电流均可输出直流、方波、三角波、正弦波、各次谐波叠加，基波叠加低频震荡，自定义波形，各种类型的波形拼接输出等功能。可用于需要复杂带功率波形信号输出的场合，如电能表的动态性能检测、互感器检测、谐波分析等。 使用本动态波形功率源，操作人员可实现对电能表的动态性能测试、采样设备在各种复杂的波形情况下性能指标测试、输出各种各样的以前无法在标准源上得到的高精度信号波形。
主要功能
- 0-180V直流输出，稳定度达0.01%，为标准直流电压源。
- 0-130V交流输出，稳定度达0.01%,为标准交流电压源。
- 0~10A直流输出，稳定度达0.02%,为标准直流电流源。
- 0~10A交流输出，稳定度达0.02%,为标准交流电流源。
- 0.001-5KHz的交流电压输出, 可叠加直流电压偏置。
- 0.001-5KHz的交流电流输出, 可叠加直流电流偏置。
- 谐波编辑和输出。
- 任意波形编辑和输出，用于复现复杂的波形信号。
- 对任意波形输出具有单周期和重复输出功能。
- 电压、电流可同时输出，且两者之间相位可调，支持电能表的虚负荷检定。
- 支持动态电压、电流输出，检测电能表的动态性能。
- 支持录波回放。
主要特点
- XL-3203A是基于高速的DSP、大规模的FPGA、高速高精度的DA采集器以及高性能功率放大器构成的新一代高精度标准功率源。适用于电能质量监测、互感器测试、谐波分析等各种需要高精度变频功率信号和谐波输出的场合；
- XL-3203A输出交流电压可达130V AC，输出直流电压可达180V DC，稳定度达到0.01%,电压精度可达0.02%RD；
- XL-3203A输出交流电流可达10A AC，输出直流电流可达10A DC，稳定度达到0.02%,精度可达0.05%RD；
- XL-3203A具有强大的谐波输出性能，电压和电流均能输出工频达100次的谐波，能够模拟实际应用中电能表的各种动态性能波形；
- XL-3203A还提供了丰富强大的波形编辑功能，用户通过控制软件可以实现手绘波形的输出；
- XL-3203A适用于需要复杂波形信号。
- XL-3203A提供公式编辑输出，支持三角函数的加、减、乘、除四则运算编辑公式波形输出。
- XL-3203A支持comtrade录波回放功能，可以非常方便的重现现场信号。
技术参数
| 序号 | 名称 | 指标范围 | 备注 |
| 1 | 相数 | 三相电压 | |
| 2 | 直流输出范围 | 0-180V | |
| 3 | 交流输出范围 | 0-130V | |
| 4 | 交流频率范围 | 0.001-5KHz | |
| 5 | 谐波输出范围 | 2-100次 | |
| 6 | 电压输出精度 | 优于0.02% RD（10~130V） | 高量程测低检定点，误差增大 |
| 7 | 谐波输出精度 | ＜0.2%Un（0~21次） | |
| ＞0.2%Un（21~100次） | |||
| 8 | 稳定度 | 优于0.01% | |
| 9 | 最大功率 | ≤15W/相 | |
| 10 | 连续输出能力 | I≤0.1A U≤170V DC | 输出电流不超过100mA |
| I≤60mA U≤120V AC | 输出电流不超过60mA | ||
| 11 | 端口电压最大值 | 130V AC | |
| 12 | 直流电压档位 | 180V | |
| 13 | 交流电压档位 | 130V | |
| 14 | 年稳定度 | 小于100ppm | |
| 注：为保证输出精度，输出电流需要保持在限值以内，否则将有可能导致精度达不到指标要求 | |||
| 序号 | 名称 | 指标范围 | 备注 |
| 1 | 相数 | 三相电流 | |
| 2 | 直流输出范围 | 0-10A DC | |
| 3 | 交流输出范围 | 0-10A VC | |
| 4 | 交流频率范围 | 0.001-5KHz | |
| 5 | 谐波输出范围 | 2-100次 | |
| 6 | 电流输出精度 | 优于0.05% RD（0.05~10A） | 高量程测低检定点，误差增大 |
| 7 | 谐波输出精度 | ＜0.2%In（0~21次） | |
| ＞0.2%In（21~100次） | |||
| 8 | 稳定度 | 优于0.02% | |
| 9 | 最大功率 | ≤15W/相 | |
| 10 | 连续输出能力 | I≤10A AC | |
| I≤10A DC | |||
| 11 | 输出端口电压最大值 | 3V | |
| 12 | 直流电流档位 | 0.07、0.14、0.7、3.5、14（A） | |
| 13 | 交流电流档位 | 0.05、0.1、0.5、2.5、10（A） | |
| 14 | 年稳定度 | ＜100ppm | |
