产品描述
产品介绍

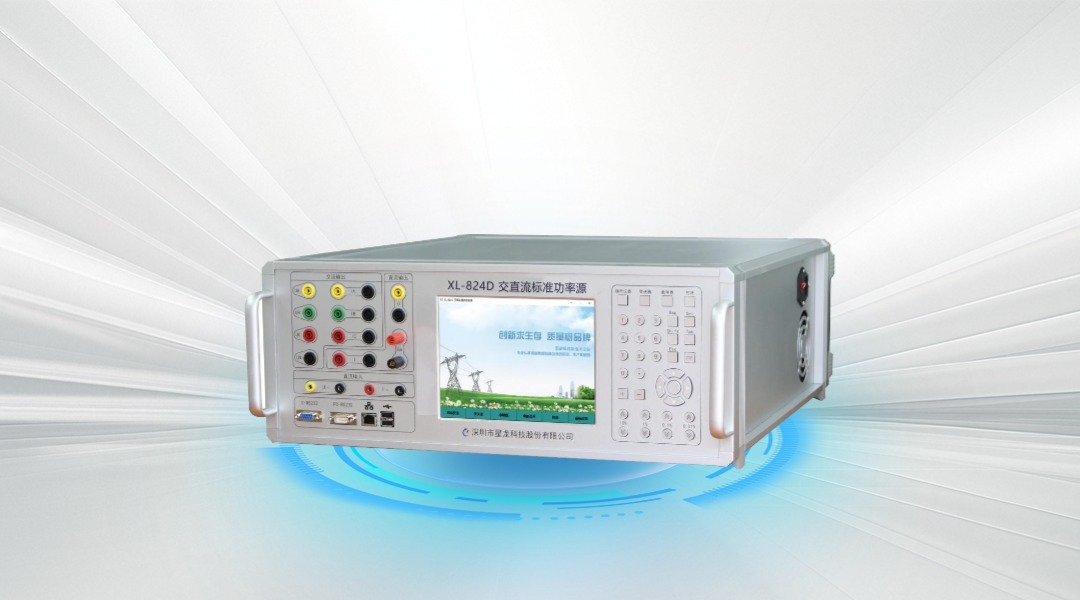

XL-824D交直流标准源，可作为三相交流标准功率源、直流标准功率源、直流标准电压表、直流标准电流表，准确度等级0.1级/0.05级，可用于各类交直流指示仪表、工频和数字仪表、电能表、万用表的检测、校准，适用于电力部门、计量部门、质检部门、科研单位、高等院校及电能表等生产研发企业。
主要特点
- 检定各类交直流指示仪表、工频和数字仪表、电能表等。
- 指示仪表：交流电压表，电流表，有功(无功)功率表、相位表，功率因数表，频率表，同步表，直流电压表、电流表、功率表等。
- 工频和数字仪表：交流电压表，电流表，有功(无功)功率表、相位表，功率因数表，频率表，直流电压表、电流表、功率表等。
- 电能表：单相，三相四线和三相三线有功、无功电能表。
- 高准确度：功率/电能输出准确度等级0.1级/0.05级可选，交流直流电压、电流准确度等级0.1级/0.05级，直流测量准确度等级0.1级/0.05级，频率分辨率0.01Hz，可用于交流/直流功率、电能的检测、校准。
- 宽输出范围：交流：30~600V，50mA~20A，直流：1mV~1000V，4mA~24A，基频40~70Hz，谐波2~31次，可输出三相交流和单相直流，可用于各类交直流指示仪表、工频和数字仪表、电能表、万用表等交直流计量装置的检测、校准。
- 直流小信号测量：范围：-10V~10V，1~24mA，可用于各类变送器、传感器的检测、校准。
- 全输出范围自动换挡：电压、电流在整个输出范围内自动切换合适输出量程，保证全输出范围的准确度指标。
- 变动器检定功能：具有小信号测量功能可以用于交直流变送器的检定。
- 叠加31次谐波：电压、电流可基波叠加谐波输出，可输出2~31次谐波任意单次或多次谐波叠加输出，谐波准确度(10%RD + 0.1%RG)。
- 分相变频：每相输出独立，可分别控制每相输出的幅值、频率、相位，灵活方便。
- 低负载调整率：功放采用硬件闭环深度负反馈技术，在空载到满载的调整时间ms级别，典型负载调整率小于0.01%。
- 低波形失真度：每周波80000点，同行为360~3600点，典型失真度为0.03%，同行为0.2%。
- 年稳定度高：输出年稳定度典型值为60PPM/年，可常年使用无需校准。
- 安全可靠，使用灵活：电压、电流电气隔离，三相电流之间和直流电压电流之间及交直流之间电气隔离，使用接法灵活，安全可靠。
- 专业软件：软件可具备指示表、变送器、电能误差、控源等操作界面，操作便捷。
- 人机交互，简单灵活：配置有大尺寸显示屏+按键+旋钮，操作方式多样，操作灵活。
技术指标
| 项目 | XL824D | |
| 交流指标 | 直流指标 | |
| 准确度等级 | 功率/电能：0.1/0.05级，交流/直流：0.1/0.05级，谐波：(10%RD + 0.1%RG) | |
| 输出相 | 三相 | 单相 |
| 电压输出 | 30~600V | 1mV~1000V |
| 功率：每相<25VA | 功率：<30W（或<100mA） | |
| 电流输出 | 50mA~20A | 4mA~24A |
| 功率：每相<20VA | 端口电压：>0.1A：≤15V，≤0.1A：≤2V | |
| 测量 | 无 | 测量范围：500mV~10V，1~24mA |
| 频率输出 | 40~70Hz | 无 |
| 谐波输出次数 | 31次 | 无 |
| 典型输出稳定度 | 0.1级：电压/电流：0.02%RG/min | |
| 0.05级：电压/电流：0.01%RG/min | ||
| 输出功率/电能 | 范围：电压、电流输出范围的组合 | |
| 稳定度：电压、电流输出稳定度的组合 | ||
| 电能脉冲 | 脉冲输出：频率<10KHz，TTL电平（5V），负载能力≤5mA | |
| 脉冲输入：脉冲频率<1KHz，TTL电平（5V），负载能力<1mA | ||
| 年稳定度 | 0.1级：电压、电流：±200PPM/年 | |
| 0.05级：电压、电流：±100PPM/年 | ||
