产品描述
产品介绍

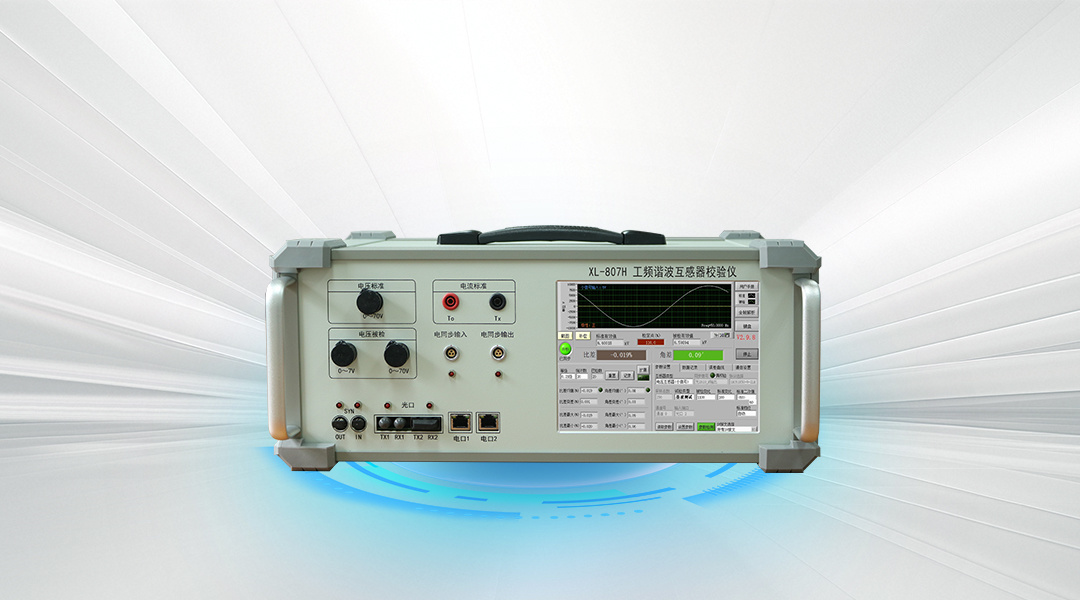

XL-807H 工频谐波互感器校验仪支持对电子式互感器(小信号输出)及电子式互感器(IEC61850-9-2/LE输出)的电子式互感器进行的角差、比差校验。支持按《T/CEC 296-2020 电容式电压互感器谐波传递特性测试技术规范》要求，对电容式电压互感器的谐波传递特性进行测试，支持对基波、谐波(2~50次)、间谐波(0.1~49.9次)进行校验。对电子式互感器(IEC61850-9-2/LE输出)的绝对时延进行测试，并可对通信报文进行全面分析，对电子式互感器进行各种通信故障测试以及精度校验。
主要功能
- 支持小信号输出的电子式互感器
- 支持传统电流互感器1A、5A和电压互感器57.7、100V进行校验。
- 支持按《T/CEC 296-2020 电容式电压互感器谐波传递特性测试技术规范》要求，对电容式电压互感器的谐波传递特性进行测试，支持对基波、谐波(2~50次)、间谐波(0.1~49.9次)进行校验。
- 支持对符合IEC61850-9-2/LE标准的电子式互感器进行校验。
主要特点
- 使用传统互感器校验装置（BHE型）和Agilent 3458A数字多用表实现量值传递。
- 能对IEC61850-9-2/LE的协议包进行全帧解析，自动分析ASDU个数,采样点数等，可显示所有通道波形图，无需抓包即可直观查看所有通道数据。
- 具有ST、SC双光纤以太网接口和双RJ45以太网接口，提高可靠性，同时方便接入不同接口的电子式互感器。
- 6阶准同步算法使得非同步采样的算法误差逼近于零。
- 采用24Bit AD芯片和512倍过采样技术,大大扩展带宽提高精度。
- 采用多档位自动切换和FIR滤波器提高动态范围和降低信噪比。
- 实时显示波形、频率、幅度、等数据便于综合分析互感器性能。
- 带有工控机，800*600触摸屏，更能方便操作。
- 配有功能强大，操作简便的操作软件，可运行于工控机或笔记本。
- 可统计比值差及相位差的均值、变差、极值、多次误差等数据，可对电子式互感器的稳定性及线性进行全面检定。
- 可进行多次谐波分析及对电子式互感器的谐波(2~50次)、间谐波(0.1~49.9次)精度进行校验。
技术参数
| 输入范围 |
| 1)标准电压：0~70V |
| 2)标准电流：0~6A |
| 3)电压被检输入量程(7V端子)：0~7V |
| 4)电压被检量程(70V端子)：0~70V |
| 测量精度 |
| 1)准确度等级： |
| 0.05级 (比差< 0.05%，角差< 2') |
| 2)测量准确度： |
| 标准电压：0.05%RD (5V~70V) |
| 标准电流：0.05%RD (50mA~6A) |
| 电压被检(7V端子)：比差< 0.05%，角差< 2' (22.5mV~7V) |
| 电压被检(70V端子)：比差< 0.05%，角差< 2' (5V~70V) |
| 3)谐波准确度： |
| 比差：0.1%Uh或0.1%Ih |
| 角差：0.5*h分(2次~50次) 2分(0.1次~1.9次) h为谐波次数 |
| 其它参数 |
| 1)通信协议： |
| IEC61850-9-2/LE |
| 2)以太网接口： |
| ST光纤接口：1个（多模光纤波长1310nm） |
| SC光纤接口：1个（多模光纤波长1310nm） |
| RJ45 接口： 2个 |
| 3)同步接口： |
| 光同步输出（支持光PPS和光IRIG-B） |
| 光同步输入（支持光PPS和光IRIG-B） |
| 电同步输出1个 |
| 电同步输入1个 |
| 其他 |
| 显示：TFT液晶分辨率800*600 |
| 操作：触控操作同时支持USB鼠标、键盘操作 |
| 尺寸：宽465*高196*深287mm |
| 整机重量：9kg |
| 供电电压: AC 220V±10%，50Hz |
| 外部空气温度：-10℃～55℃ |
| 相对湿度：< 85% |
