产品描述
产品介绍

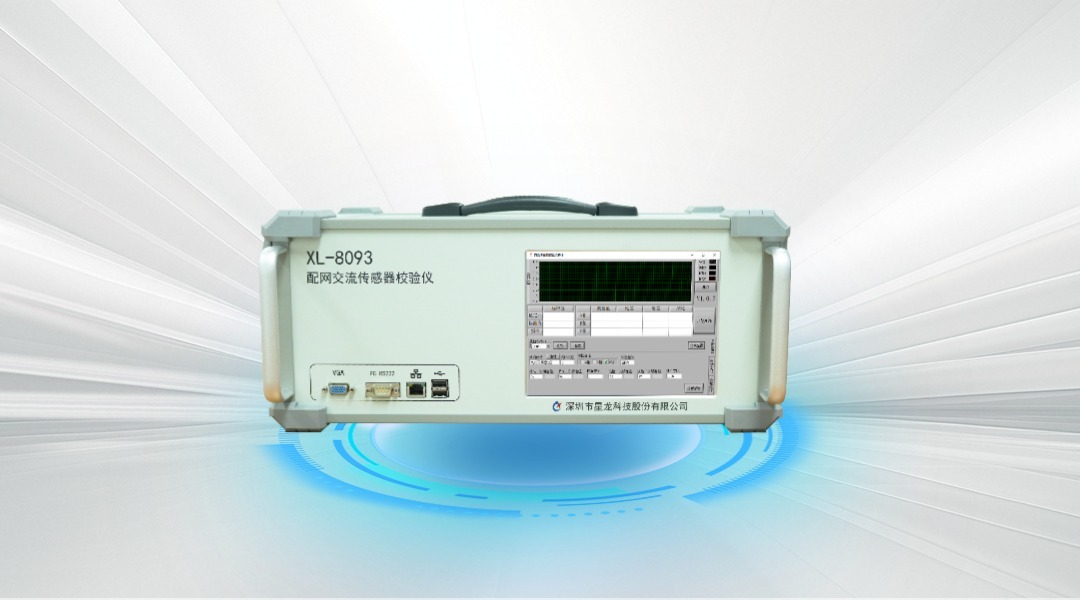

XL-8093U配网交流传感器校验仪内核采用双CPU架构，功能强大，以24Bit AD芯片和512倍过采样技术大大扩展了带宽，提高了测量精度。同时，采用多档位自动切换和FIR滤波器提高动态范围和信噪比。操作软件，界面美观，使用方便，电源和采样输入采取了大量的电磁兼容措施，能够适应复杂的现场测试环境。采用便携式设计方案，方便实验室和现场检测。XL-8093配网交流传感器校验仪自身准确度0.05级，可实现对0.2级及以下等级的小信号输出类型的电压传感器进行校验。
主要功能
- 实现对配电网电压传感器（EVT）的比差和角差的校验；
- 显示当前一次导线的电压、频率等相关信息，便于综合评估被校参数；
- 系统参考的标准 《T/JDG 018-2018配电网10kV及20kV交流传感器技术条件》 ；
- 能实时显示被校传感器的波形，以便监测被检互感器波形畸变情况；
- 方便检定点误差记录，点击报表生成即可将记录的误差数据保存，方便存档或进行误差分析；
- 便携式设计，体积小重量轻，方便检测工作，接线简单方便；
- 本产品适应性、扩展性强，支持后续的升级。
技术指标
| 1. 校验仪技术指标 | |
| 标准电压输入范围 | 0～120V |
| 标准电压测量范围 | 20V～120V 0.05%RD 1V～20V 0.1%RD |
| 校验仪准确度等级 | 0.05级（比差优于0.05%， 角差优于2′） |
| 2. 小信号互感器输入电压（被检互感器） | |
| 小信号互感器输入电压范围 | 0～7V |
| 输出准确度 | 0.05%RD (200mV～7V) |
| 被检小信号输入阻抗 | 200MΩ |
| 3.其它指标 | |
| 工作电源电压范围 | AC 220V±5% 50Hz |
| 功耗 | 约30VA |
| 工作温度 | -10℃～50℃ |
| 相对湿度 | ≤85% 无腐蚀性气体 |
| 尺寸（长×宽×高） | 488mm×268mm×199mm |
| 整机重量 | 约8kg |
