产品描述
产品介绍

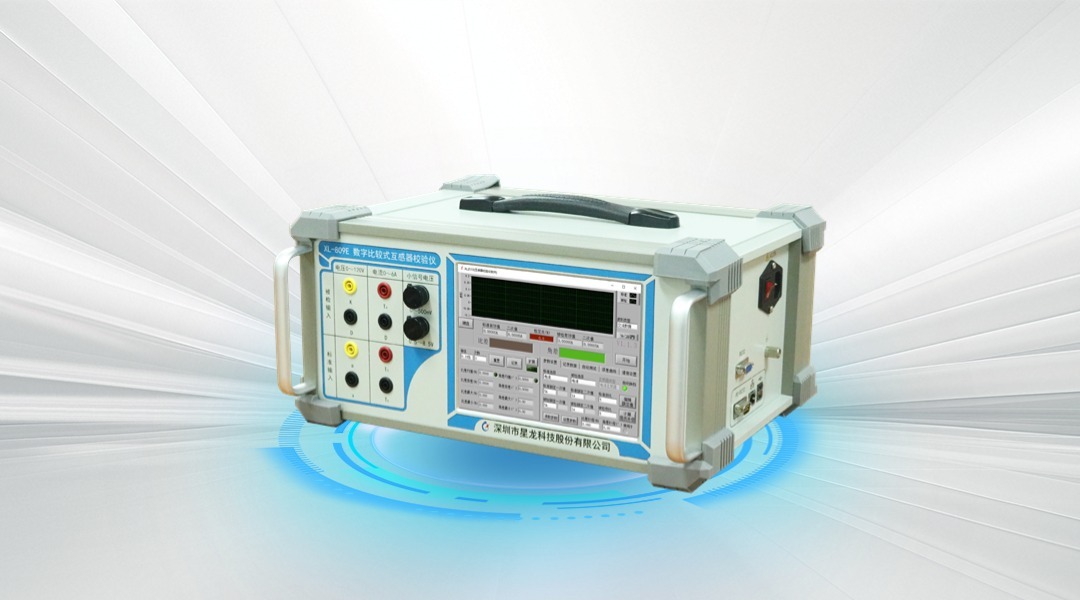

XL-809E数字比较式互感器校验仪是针对配网一二次融合互感器校验领域研发的互感器校验仪，标准和被检均具备多种输入信号类型，不限于校验二次小信号互感器，也能够校验传统电磁式互感器，校验项目包括：比值差、相位差、延时、极性等。
主要功能
- 可以测试 0.2 级及以下等级的小模拟量输出电子式电压互感器。
- 可以测试 0.2 级及以下等级的小模拟量输出电子式电流互感器。
- 按《JJG1189.3-2022 测量用互感器 第 3 部分：电力电流互感器》规范，采用模拟比较法（测差法）和数字比较法（直测法）检定传统电流互感器。
- 按《JJG1189.4-2022 测量用互感器 第 4 部分：电力电压互感器检定规程》规范，采用模拟比较法（测差法）和数字比较法（直测法）检定传统电压互感器。
- 模拟比较法（测差法）支持极坐标模式和直角坐标模式。
- 支持单次谐波或混合波形下谐波的比差和角差检定。
- 提供二次通信协议，支持各类互感器校验系统集成。
主要特点
- 使用传统互感器校验装置（BHE 型）和Agilent 3458A 数字多用表实现量值 传递；
- 采用 24Bit AD 芯片和 512 倍过采样，极大扩展带宽和提高精度；
- 采用多档位自动切换和 FIR 滤波器提高动态范围和降低信噪比；
- 自定义测试方案，可实现半自动测试，当升压/升流时到达方案中有定义的点，会自动记录数据并判断是否合格；
- 实时显示波形、频率等数据便于综合分析互感器性能；
- 带有工控机，800*600 触摸屏，方便操作；
- 配有功能强大，操作简便的操作软件，可运行于工控机或笔记本电脑；
- 可统计比值差及相位差的均值、变差、极值、多次误差等数据，可对互感器的稳定性及线性进行全面检定。
技术指标
| 1. 准确度 | |
| 准确度等级 | 0.05级 |
| 频率测量范围 | 45Hz~65Hz |
| 谐波准确度 | 比差：0.1%Uh或0.1%Ih（Uh为谐波值，谐波含有率≥5%） |
| 角差：2′×谐波次数(2-21次) | |
| 2. 标准电压 | |
| 输入范围 | 0~120V AC |
| 准确测量范围 | 20V~120V：0.05%RD，2′ |
| 3. 标准电流 | |
| 输入范围 | 0~10A AC |
| 准确测量范围 | 50mA~10A：0.05%RD，2′ |
| 10mA~50mA：0.1%RD，5′ | |
| 4. 被检电压(电磁式)、被检电压(电子式) | |
| 输入范围 | 0~120V AC |
| 准确测量范围 | 50mV~120V：0.05%RD，2′ |
| 10mV~50mV：0.1%RD，5′ | |
| 2.25mV~10mV：0.2%RD，10′ | |
| 5.被检电流(电磁式) | |
| 输入范围 | 0~10A AC |
| 准确测量范围 | 50mA~10A：0.05%RD，2′ |
| 10mA~50mA：0.1%RD，5′ | |
| 6.其他 | |
| 显示 | TFT液晶分辨率800*600 |
| 操作 | 触控操作同时支持USB鼠标、键盘操作 |
| 410mm×196mm×333mm（长×高×宽） | |
| 整机重量 | 约8.5kg |
| 供电电压 | AC 220V±10% ，50Hz |
| -10℃~55℃ | |
| 最大相对湿度 | < 85% |
