产品描述
产品简介

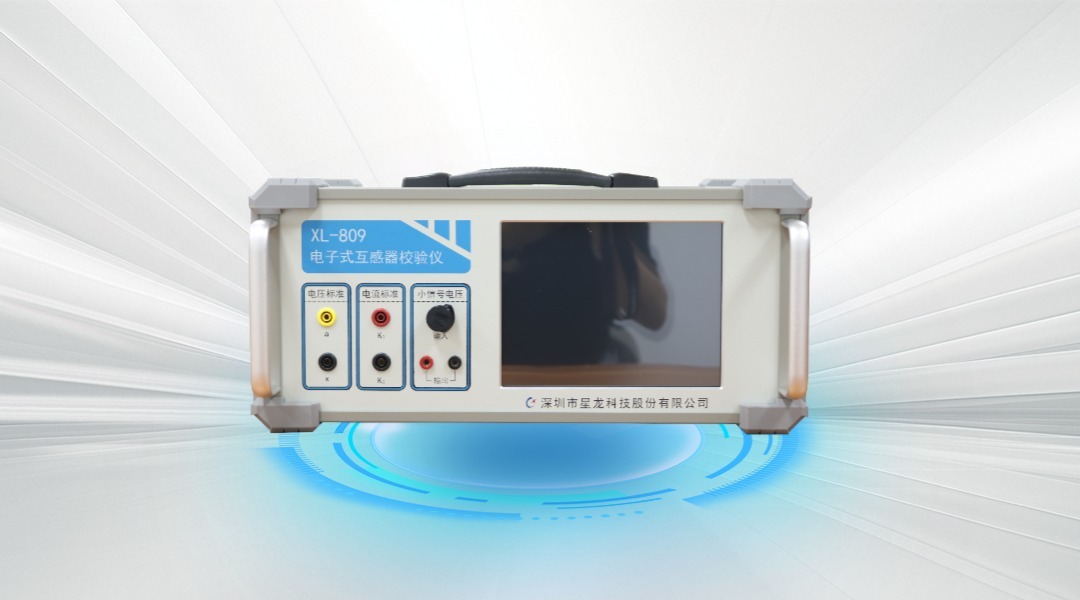

XL-809电子式互感器校验仪（小信号输入）内核采用双CPU架构，功能强大，以24Bit AD芯片和512倍过采样技术大大扩展了带宽，提高了测量精度。同时，采用多档位自动切换和FIR滤波器提高动态范围和信噪比。使用LabView开发管理软件，界面美观，使用方便。电源和采样输入采取了大量的电磁兼容措施，能够适应复杂的现场测试环境。采用便携式设计方案，方便实验室和现场检测。适用于符合IEC60044-7/8标准小信号输出的电子式互感器的实验室和现场精度校验，精度0.05级，可实现对0.2S及以下等级的小信号输出类型的电子式互感器的校验。
主要功能
- XL-809测试对象为符合《T/ZDG018-2018配电网10kV及20kV交流传感器技术条件》的交流传感器。
- 实现对电子式互感器的比差和角差的校验；
- 显示当前一次导线的电压、电流、频率等相关信息，便于综合评估被校参数；
- 测试参考标准《T/ZDG018-2018配电网10kV及20kV交流传感器技术条件》、《JJG313-2010测量用电流互感器》、《JJG314-2010测量用电压互感器》；
- 能实时显示被校传感器的波形，以便监测被检互感器波形畸变情况；
- 方便检定点误差记录，点击报表生成即可将记录的误差数据保存，方便存档或进行误差分析；
- 大屏显示，并自带触摸屏，全中文操作提示，操作便捷，实时显示测量数据，并进行统计，本产品适应性、扩展性强，支持后续的升级。
技术指标
| 校验仪技术指标 | |
| 校验仪准确度等级 | 0.05级（比差优于0.05%， 角差优于2′） |
| 标准电压输入范围 | 0～120V |
| 标准电压测量范围 | 20V～120V 0.05%RD 1V～20V 0.1%RD |
| 标准电流输入范围 | 0～6A |
| 标准电流输入档位 | 50mA、100mA、 1A、 5A |
| 标准电流测量范围 | 10mA～6A 0.05%RD |
| 被检小信号输入范围 | 0～8.5V（部分老旧设备为0～7V） |
| 被检小信号输入阻抗 | 200MΩ |
| 交流模拟量小信号输出 | |
| 输出范围 | 0～7V |
| 输出准确度 | 0.05%RD (200mV～7V) |
| 其它指标 | |
| 工作电源 | AC 220V±5% 50Hz |
| 整机功耗 | 约30VA |
| 工作温度 | -10℃～50℃ |
| 相对湿度 | ≤85% 无腐蚀性气体 |
| 尺寸 | 长449mm×宽271mm×高182mm |
| 整机重量 | 8.9kg |
