产品描述
产品介绍

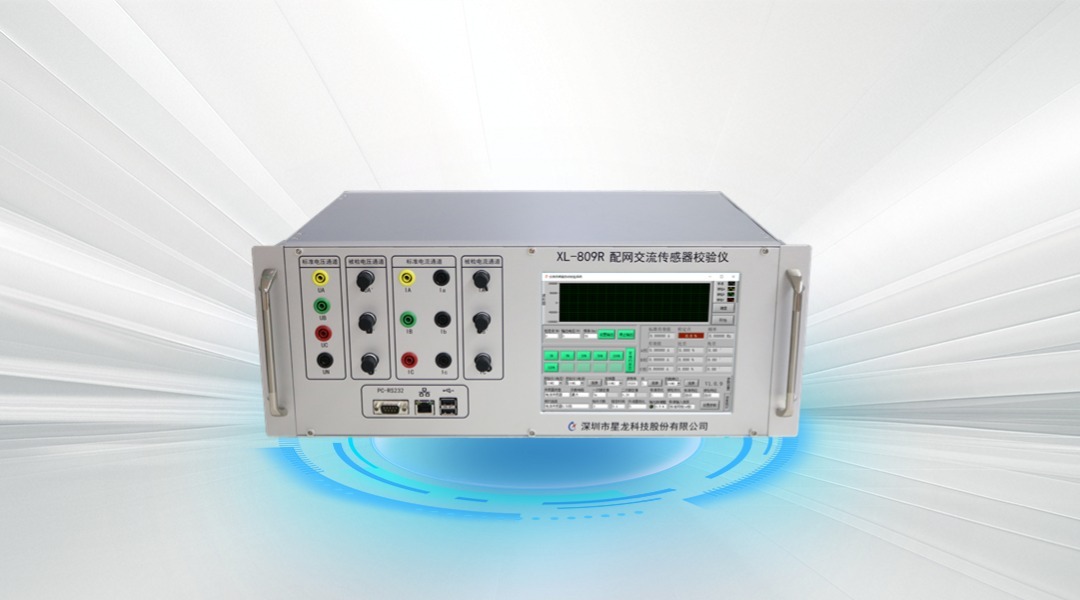

XL-809R配网交流传感器校验仪适用于符合IEC60044-7/8标准小信号输出的电子式互感器的实验室和现场精度校验， XL-809R配网交流传感器校验仪自身精度0.05级，可实现对0.2S及以下等级的小信号输出类型的电子式互感器的校验。
本校验仪整体简洁大方，超大触摸屏显示，兼有网口可以进行以太网通讯，USB口可以读取及导出数据。
主要特点
- 实现对电子式互感器的比差和角差的校验；
- 显示当前一次导线的电压、电流、频率等相关信息，便于综合评估被校参数；
- 系统参考的协议包括IEC60044-7/8、JJG313-2010、JJG314-2010；
- 能实时显示被校互感器的输出波形，以及相关参数并自动保存校验数据；
- 方便检定点误差记录，点击报表生成即可将记录的误差数据保存，方便存档或进行误差分析；
- 便携式设计，体积小重量轻，方便检测工作，同时支持触摸屏和键盘输入，提供良好的易用性；
- 本产品适应性、扩展性强，支持后续的升级；
- 本产品支持输入0～8V的高精度标准小信号；
技术指标
| 1.适用协议 | |
| 协议 | IEC60044-7/8 |
| 2.输入电压 | |
| 电压测量档位 | 20V、100V |
| 电压测量准确度 | (20～120V) 0.05%RD |
| 比差 | 0.05%RD |
| 角差 | 2′(> 20V) |
| 输入阻抗 | 130KΩ |
| 3.输入电流 | |
| 电流测量档位 | 200mA、1A、 5A、10A |
| 精确测量范围 | 50mA ～ 10A 0.05%RD |
| 比差 | 0.05%RD |
| 角差 | 2′(> 10mA) |
| 输入阻抗 | 0.7Ω@≤100mA、0.1Ω@≤6A |
| 4.小信号互感器输入电压（被检互感器） | |
| 小信号互感器输入电压范围 | 0～8.0V(50mV、250mV、1V、6.25V) |
| 比差 | 0.05%RD |
| 角差 | 2′(> 22.5mV) |
| 输入阻抗 | 200MΩ@0.6nF |
| 5.频率测量 | |
| 频率测量范围 | 45Hz～65Hz |
| 频率测量分辨率 | 0.001Hz |
| 频率测量准确度 | 0.002Hz |
| 6.其它指标 | |
| 工作电源电压范围 | AC 220V±5% 50Hz |
| 功耗 | 约30VA |
| 预热时间 | ＜15分钟 |
| 工作温度 | 0℃～50℃ |
| 相对湿度 | ≤85% 无腐蚀性气体 |
| 尺寸（长×宽×高） | 441mm×310mm×177mm |
| 整机重量 | 9.25kg |
