产品描述
产品介绍

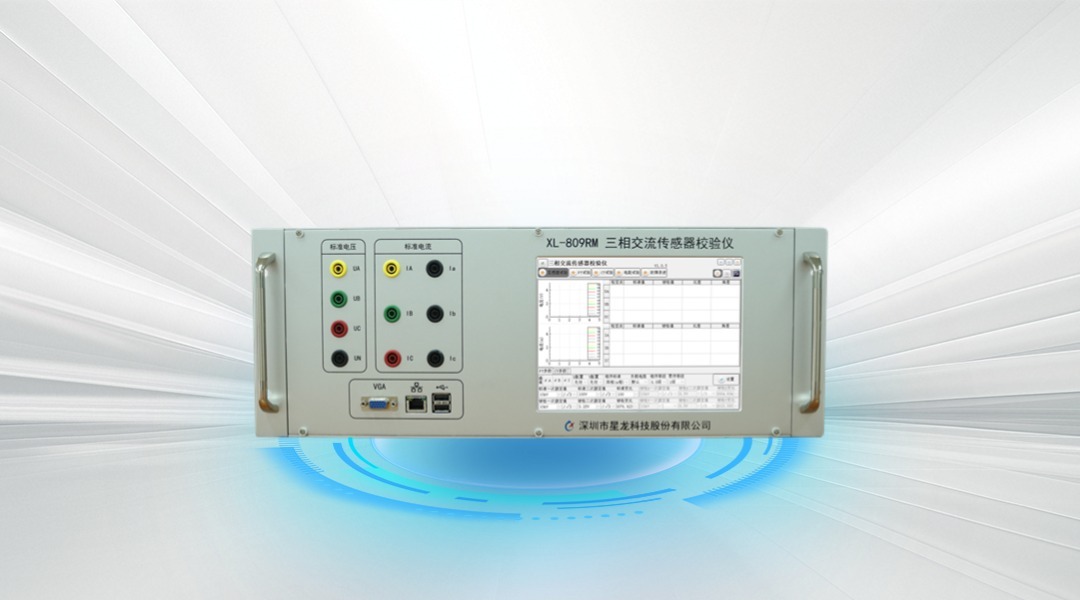

XL-809RM三相交流传感器校验仪适用于小信号输出的电子式互感器的实验室和现场精度校验，精度0.05级，可实现对0.2S及以下等级的小信号输出类型的电子式互感器的校验。
主要功能
- 互感器校验:能够对三相电子式互感器的比差、角差，电压及电流能同时进行校验。
- 电压互感器校验及电流互感器校验均具备5路被检信号输入端子，可同时对5路被检信号进行校验。除三相相序被检输入外，具备两路可自定义校验通道，能够用于双通道或零序通道的校验。
- 电能校验:能够以标准电压电流输入为标准，对脉冲输入进行电能误差校验。可用于具备脉冲输出的终端进行校验。
- 电能校验时，能够显示标准输入的幅值、相位、频率、有功功率、无功功率、功率因数。
- 故障录波功能，能够对三相标准输入信号进行故障录波，支持各类触发条件配置。
- 支持二次开发协议，可配套于其它校验台体做为三相交流互感器校验仪使用进行二次开发应用。
技术指标
| 1.标准电压(三相) | |
| 电压测量档位 | 20V、100V |
| 电压测量准确度 | (20～120V) 0.05%RD |
| 比差 | 0.05%RD |
| 角差 | 2′(> 20V) |
| 输入阻抗 | 130KΩ |
| 2.标准电流(三相) | |
| 电流测量档位 | 200mA、1A、 5A、10A |
| 精确测量范围 | 50mA ～ 10A 0.05%RD |
| 比差 | 0.05%RD |
| 角差 | 2′(> 10mA) |
| 输入阻抗 | 0.7Ω@≤100mA、0.1Ω@≤6A |
| 3.电压被检小信号（5路） | |
| 输入范围 | 0～8.0V(50mV、250mV、1V、6.25V) |
| A、B、C | 三路相序被检 |
| X、Y | 两路可配置自定义被检 |
| 比差 | 0.05%RD |
| 角差 | 2′(> 22.5mV) |
| 输入阻抗 | 200MΩ@0.6nF |
| 4.电流被检小信号（5路） | |
| 输入范围 | 0～8.0V(50mV、250mV、1V、6.25V) |
| A、B、C | 三路相序被检 |
| X、Y | 两路可配置自定义被检 |
| 比差 | 0.05%RD |
| 角差 | 2′(> 22.5mV) |
| 输入阻抗 | 200MΩ@0.6nF |
| 5.功率测量及电能误差 | |
| 准确度 | 0.05% PF=1 （50mA～10A） |
| 0.1% PF=0.5L,0.5C （50mA～10A） | |
| 无功准确度 | 0.2% PF≥0.5 |
| 6.电能脉冲输入/输出 | |
| 被校脉冲常数 | 可以输入带小数点的数；校验圈数设置范围：1～100，最高能接收脉冲频率为100Hz（单位为imp/kWh或imp/kvarh） |
| 本机脉冲常数 | 可设置范围为3600～2000000imp/kWh或imp/kvarh输出为光隔输出，负载能力不大于5mA（单位为imp/kWh或imp/kvarh） |
| 7.频率测量 | |
| 频率测量范围 | 45Hz～65Hz |
| 频率测量分辨率 | 0.001Hz |
| 频率测量准确度 | 0.002Hz |
| 8.其它指标 | |
| 工作电源电压范围 | AC 220V±10% 50Hz±0.5Hz |
| 功耗 | 约30VA |
| 预热时间 | ＜15分钟 |
| 工作温度 | -10℃～55℃ |
| 相对湿度 | ≤85% 无腐蚀性气体 |
| 尺寸 | 宽483mm*高177mm*深365mm |
| 整机重量 | 约11kg |
