产品描述
产品介绍

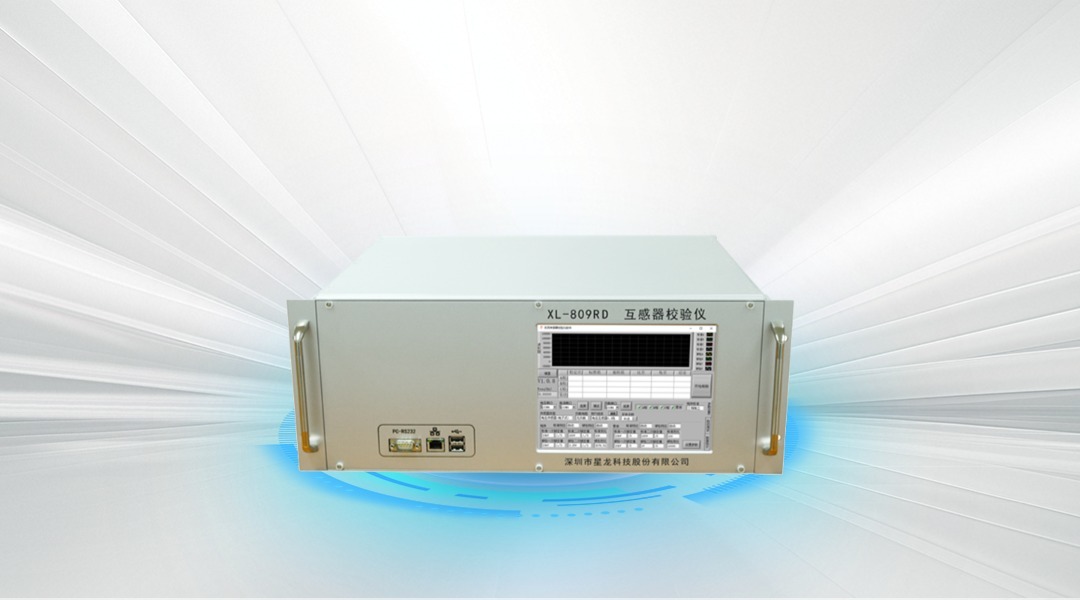

XL-809RD互感器校验仪采用双CPU架构，功能强大，以24Bit AD芯片和512倍过采样技术大大扩展了带宽，提高了测量精度。同时，采用多档位自动切换和FIR滤波器提高动态范围和信噪比。使用LabView开发管理软件，界面美观，使用方便。电源和采样输入采取了大量的电磁兼容措施，能够适应复杂的现场测试环境。采用便携式设计方案，方便实验室和现场检测。
XL-809RD互感器校验仪适用于符合IEC60044-7/8标准小信号输出的电子式传感器及数字(FT3)输出的电子式传感器的实验室和现场精度校验，准确度为0.05级，可实现对0.2S及以下等级的电子式传感器的误差检定。
主要功能
- 对配网的电子式互感器(小信号输出)及电子式互感器(数字输出)的比差和角差的校验；
- 能显示当前一次电压、电流、频率等相关信息，便于综合评估被校参数；
- 系统参考的协议包括IEC60044-7/8、GB20840.7/8-2007；
- 能实时显示被校传感器的输出波形，以及相关参数并自动保存校验数据；
- 方便检定点误差记录，点击报表生成即可将记录的误差数据保存，方便存档或进行误差分析；
- 便携式设计，体积小重量轻，方便检测工作，同时支持触摸屏和键盘输入，提供良好的易用性；
- 本产品适应性、扩展性强，支持后续的升级；
- 被检小信号输入范围为0～8V，被检零序小信号电压输入范围为0～20V。
技术指标
| 1.适用范围 | |
| 使用范围 | 适用于0.2S级及以下等级单、三相电子式互感器的校验。 |
| 2.标准电压输入通道 | |
| 电压测量档位 | 100V、200V |
| 电压测量准确度 | (20～240V) 0.05%RD |
| 比差 | 0.05%RD |
| 角差 | 2′(> 20V) |
| 输入阻抗 | 260kΩ(100V)，520kΩ(200V) |
| 3.标准电流输入通道 | |
| 电流测量档位 | 200mA、1A、 5A、10A |
| 精确测量范围 | 50mA ～ 10A 0.05%RD |
| 比差 | 0.05%RD |
| 角差 | 2′(> 10mA) |
| 输入阻抗 | 小于0.3Ω@>200mA、小于0.2Ω@>5A |
| 4.被检电子式输入通道（电子式电压互感器） | |
| 小信号电压输入范围 | 相序: 0～8.0V(100mV、500mV、2V、8V) |
| 零序: 0～20V(100mV、500mV、2V、20V) | |
| 比差 | 0.05%RD |
| 角差 | 2′(> 22.5mV) |
| 输入阻抗 | 500MΩ@0.6nF |
| 5.被检电子式输入通道（电子式电流互感器） | |
| 小信号电压输入范围 | 相序: 0～8.0V(50mV、200mV、1.25V、8V) |
| 零序: 0～8.0V(50mV、200mV、1.25V、8V) | |
| 比差 | 0.05%RD |
| 角差 | 2′(> 22.5mV) |
| 输入阻抗 | 500MΩ@0.6nF |
| 6.被检数字式互感器（ADMU数字化模块） | |
| 通信接口 | 符合 EIA RS485标准；传输速度为5Mbit/s 采用曼彻斯特编码，同时具备 FT3光电转换模块，也可支持光FT3输入。 |
| 数字量传输协议 | 符合 GB/T20840.8《互感器 第 8 部分：电子式电流互感器》标准，即标准FT3格式 |
| 采样频率 | 8kHz |
| 电压数字量标称值 | 相电压：11585，零序电压：11585/3 |
| 电流数字标称值 | 相电流：11585(测量),零序电流：11585/5 |
| 比差 | 0.05%RD |
| 角差 | 2′ |
| 7.频率测量 | |
| 频率测量范围 | 45Hz～55Hz |
| 频率测量分辨率 | 0.001Hz |
| 频率测量准确度 | 0.002Hz |
| 8.其它指标 | |
| 工作电源电压范围 | AC 220V±5% 50Hz |
| 功耗 | 约30VA |
| 预热时间 | ＜15分钟 |
| 工作温度 | 0℃～50℃ |
| 相对湿度 | ≤85% 无腐蚀性气体 |
| 尺寸（长×宽×高） | 365mm×482mm×177mm |
| 整机重量 | 11kg |
产品文档
文件名
更新时间
相关产品
XL-809E数字比较式互感器校验仪是针对配网一二次融合互感器校验领域研发的互感器校验仪，标准和被检均具备多种输入信号类型，不限于校验二次小信号互感器，也能够校验传统电磁式互感器，校验项目包括：比值差、相位差、延时、极性等。
XL-809电子式互感器校验仪（小信号输入）适用于符合IEC60044-7/8标准小信号输出的电子式互感器的实验室和现场精度校验，精度0.05级，可实现对0.2S及以下等级的小信号输出类型的电子式互感器的校验。
XL-809RM三相交流传感器校验仪适用于小信号输出的电子式互感器的实验室和现场精度校验，精度0.05级，可实现对0.2S及以下等级的小信号输出类型的电子式互感器的校验。
XL-809RE三相交流传感器校验仪适用于符合IEC60044-7/8标准小信号输出的电子式互感器的实验室和现场精度校验， 精度0.05级，可实现对0.2S及以下等级的小信号输出类型的电子式互感器的校验。
XL-8093I配网交流传感器校验仪（电流）自身准确度0.05级，可实现对0.2级及以下等级的小信号输出类型的电流传感器进行校验。采用便携式设计方案，方便实验室和现场检测。
XL-809R配网交流传感器校验仪适用于符合IEC60044-7/8标准小信号输出的电子式互感器的实验室和现场精度校验，可实现对0.2S及以下等级的小信号输出类型的电子式互感器的校验。
XL-3270 程控宽频交流源（以下简称XL-3270）可以输出单相交直流电流，电流可输出正弦波、叠加直流、直流、半波、各次谐波叠加等功能，频率输出范围DC-1.2kHz,可用于需要复杂带功率波形信号输出的场合。
