产品描述
产品简介

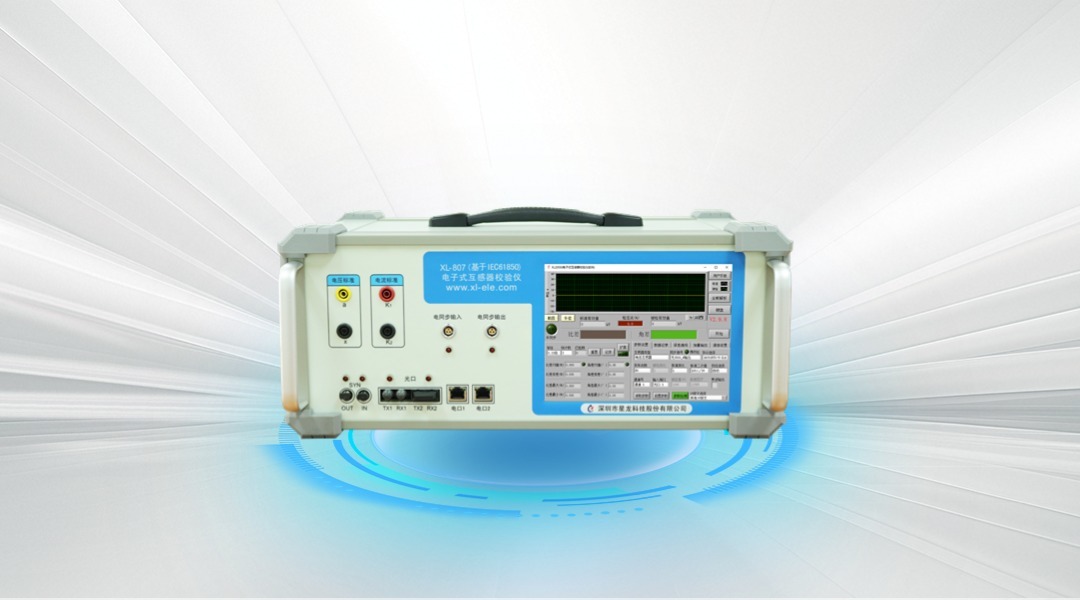

XL-807 电子式互感器校验仪主要用于对符合IEC61850（-9-1、-9-2、-9-2LE）标准输出的电子式互感器进行校验。校验项目包括：比值差、相位差、延时、极性等。同时配置有小信号输入端子，可对小信号输出的电子式互感器进行校验以及对小信号输入的合并单元进行校验等。
功能特点
- 试验项目全：支持基本误差、帧传输延时、帧发布离散值、对时守时、失步再同步、帧完整性、谐波检定等试验项目。
- 同步方式全：支持IRIG-B码、1PPS的同步信号输出输入及非同步延时等方式对电子式互感器精度进行校验；同步信号支持光信号及电信号。
- 适应范围广：内置精密小信号源可小信号输入的合并单元进行单独校验；内置FT3数字信号源可对FT3输入的合并单元进行单独校验。
- 扩展功能多：支持协议测试、全帧解析、多通道测试、谐波分析、谐波检定、突变录波、FT3异常测试、复合误差试验、SCD文件解析等功能及问题排查手段。
- 体化设计：集高精度AD采样、同步模块、数字报文解析模块、精密小信号源、精密FT3数字源于一体，无需各式外置模块，一体化设计性能全面可靠。
- 采样精度高：采用24Bit AD芯片和512倍过采样技术，大大扩展带宽提高精度。
- 算法性能优：采用6阶准同步算法使得非同步采样的算法误差逼近于零。
- 软件功能全：可显示实际波形图、检定点、标准被检有效值、信号频率、谐波柱状图及畸变率等；可统计比差角差均值、变差、极值等。
- 人机交互好：配备大尺寸的触摸显示屏，量值显示清晰直观，具备RJ45、RS232、USB多种接口，方便组建自动测试系统。
技术指标
| 整体指标 | |
| 准确度等级 | 0.05级比差< 0.05%，角差< 2' |
| 谐波精度 | 0.1%Uh 或0.1%Ih，10分 |
| 精确测量范围 | |
| 电压（V） | <0.05%RD 5%-120%Un（Un =100） |
| 电流(A) | <0.05%RD 1%-120%In（In=1A\5A） |
| 小信号(V) | <0.05%RD 1%-120%Un（Un=5V） |
| 年稳定度 | 优于 0.01% |
| 小信号输出 | |
| 电压输出 | 50mV～7V 0.05%RD |
| 通信协议 | |
| 协议类型 | IEC61850(-9-1、-9-2、-9-2LE) |
| 其它 | |
| 电源电压 | 220V±10%，50Hz |
| 外部空气温度 | -10℃～ 55℃ |
| 相对湿度 | <85% |
设备选型
|
|

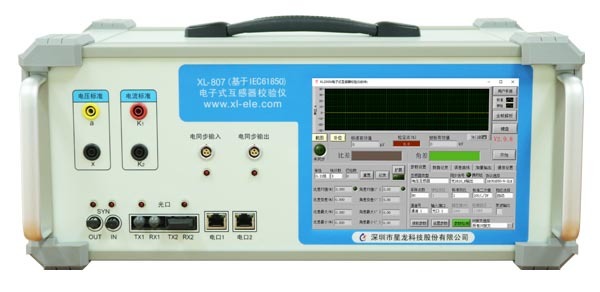

XL-807 电子式互感器校验仪 |
| 准确度：0.05级（比差<0.05%，角差<2分） | |
| 通用型，可扩展小信号源、FT3模块等，采用工控机带触摸屏操作实用性强。 | |
|
|

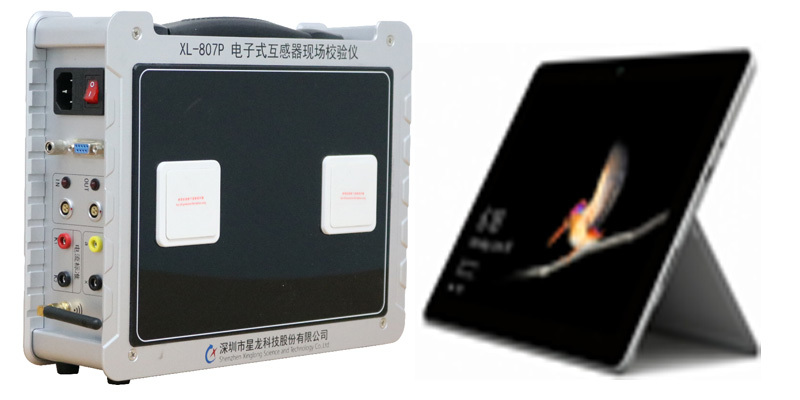

XL-807P电子式互感器现场校验仪 |
| 准确度：0.05级（比差<0.05%，角差<2分） | |
| 采用便携式设计，采用WIFI无线热点及平板操作； 可实现人机分离操作，更轻便。 | |
|
|

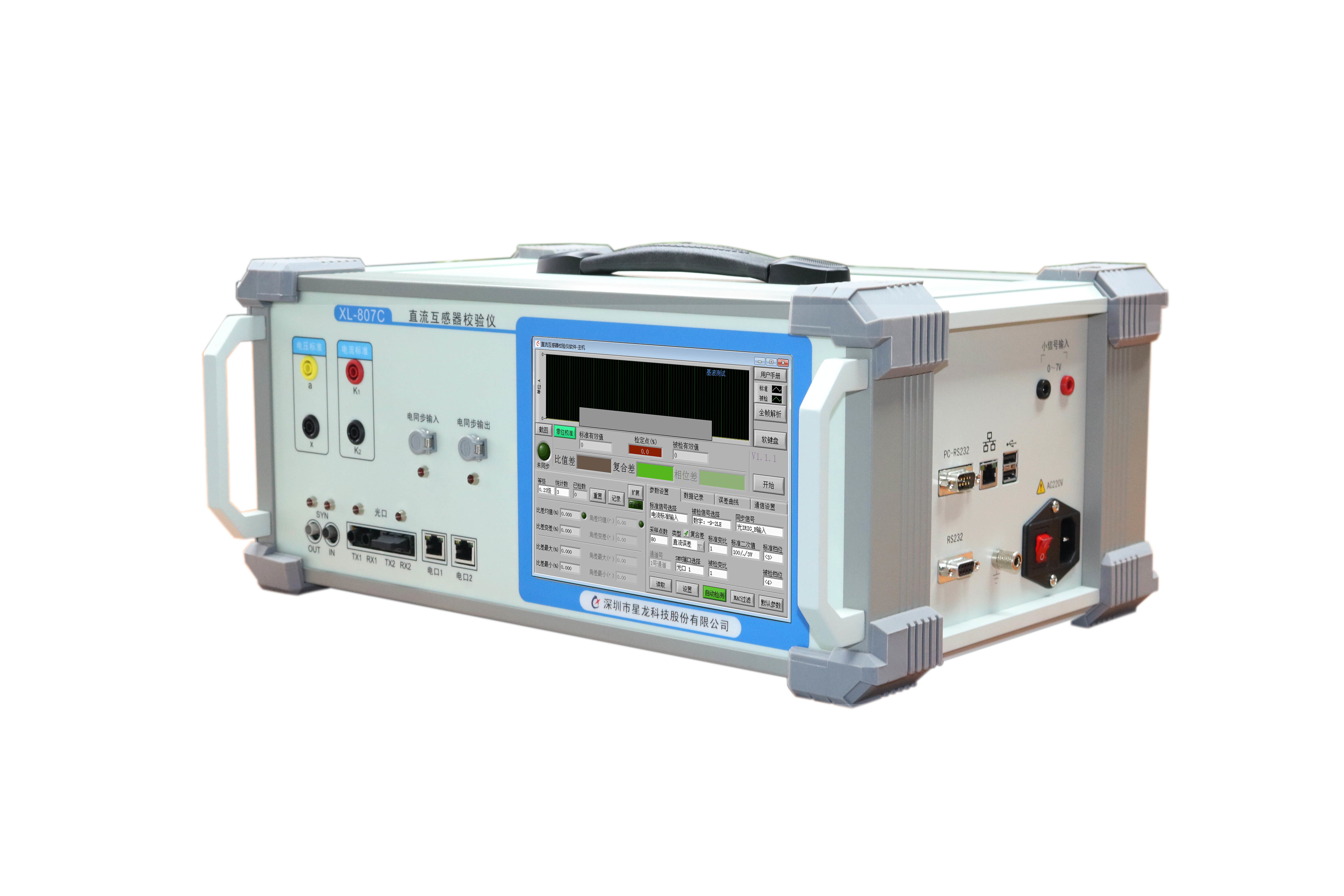

XL-807C 直流互感器校验仪 |
| 准确度：0.05级（比差<0.05%，角差<2分） | |
| 支持交流互感器及直流互感器校验，具备多种输入接口。 |
产品文档
文件名
更新时间
相关产品
XL-807MCH 电子式互感器多通道综合测试系统主要用于对符合IEC61850（-9-1、-9-2、-9-2LE）标准输出的电子式互感器进行校验。校验项目包括：比值差、相位差、延时、极性等。
