产品描述
产品介绍

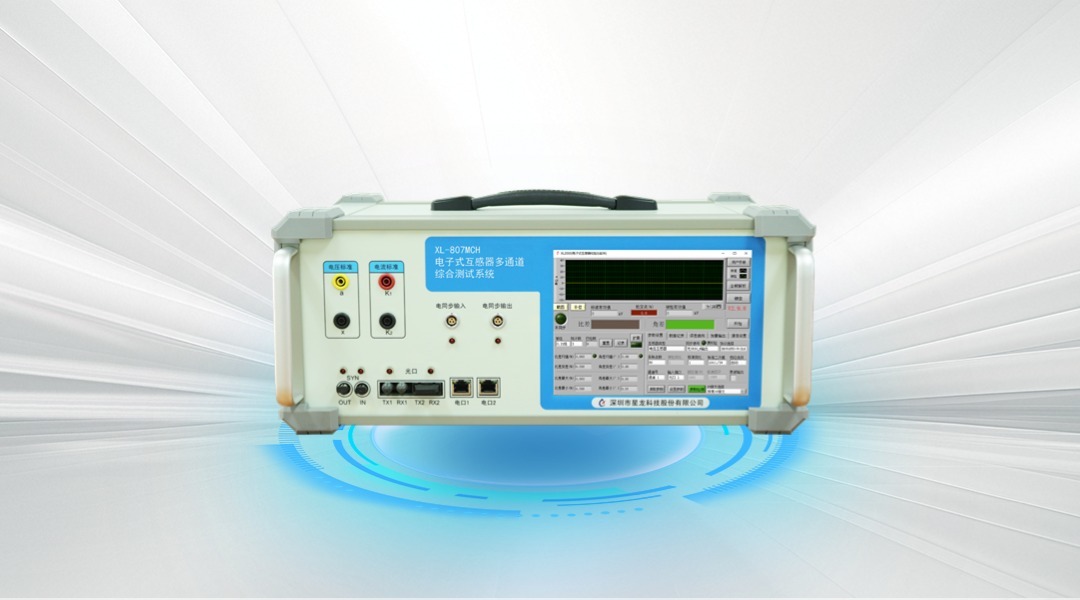

XL-807MCH 电子式互感器多通道综合测试系统主要用于对符合IEC61850（-9-1、-9-2、-9-2LE）标准输出的电子式互感器进行校验。校验项目包括：比值差、相位差、延时、极性等。同时配置有小信号输入端子，可对小信号输出的电子式互感器进行校验以及对小信号输入的合并单元进行校验等。
主要功能
- 电子式互感器多通道综合测试系统具备高度自动化测试能力，高效测试水平。能够自动识别有效通道并同时对多通道进行测试。
- 能够一次性同时对2台合并单元各1~12路电子式互感器采样通道进行准确度校验，能够自动识别误差有效通道。
- 检定点数据自动吸附记录、判断通道是否有效、数据异常告警、生成测试报告。
- 在多路通道校验过程中，当一次电压/电流升到设定的检定点附近时，软件系统自动跟踪检定点并完成多路多通道校验数据记录。
- 在多路多通道校验过程中，当出现误差超差、一次二次数据严重不平衡等情况时，进行分析判断，系统应提示或报警。
- 可以显示电子式互感器的极性。
- 具备任意FT3加量功能，在能够清楚合并单元厂家私有FT3协议情况下，编辑符合厂家协议的FT3报文进行任意FT3加量输出。
- FT3异常仿真测试功能，在输出FT3数字量时，可仿真FT3各种异常事件。比如停止输出异常、跃变异常、飞点异常、CRC校验错误等事件。全面测试FT3输入合并单元的异常处理能力。
- FT3输出微差设置功能，能够在输出FT3基础上叠加一定的微差，真实的考查FT3输入合并单元的准确度。
- 具备谐波准确度测试功能，能够检定2次-21次谐波的比差和角差,且准确度分别优于0.1%和10′。
- 具备一键自动检测参数功能，能够一键自动检测当前互感器类型(电压互感器或电流互感器)、协议类型、通道号、标准变比等信息，自动完成参数设置。
- 能够同时接收并解析合并单元多路多通道网络报文，支持IEC61850和FT3的精确时标标定。
- 能够实现同步校验和非同步校验，既能接收外部同步信号又能为校验系统提供高准确度时间基准信号。
- 保证标准信号采集准确度不低于0.02%。
- 外部授时对时和内部脉冲同步信号输出功能，系统应自带高准确度时钟输出模块，可以至少提供IRIG_B输出和PPS输出，同时也可以接收外部时钟，利用外部时钟进行同步测试
- 综合测试系统准确度等级不低于0.05级；
- 能够检定基于IEC61850-9-1、IEC61850-9-2、IEC61850-9-2LE、FT3的电子式互感器和合并单元，包括测量及保护通道准确度测试。
- 能够检定模拟小信号输出的电子式互感器。
- 同步信号类型至少具备IRIG_B输入、IRIG_B输出、PPS输出、PPS输入同步功能。
- 对于点对点输出的电子式互感器，支持插值算法,具备绝对时延测试功能,其绝对时沿误差小于2μs，变差小于0.5μs
- 具备小信号源加量输出功能(0~ 7V), 和FT3输出功能(支持标准IEC60044、国网FT3及DL/T 282-2012规定的FT3格式)。
技术参数
1.工作环境条件
2.设备供电方式：工作电源AC 220V±10%，50Hz±0.5Hz。
3.技术指标
3.1 常规准确度
电压5%～120%Un(Un=57.7V或100V)：比差≤0.05%，角差≤2′；
电流1%～120%In(In=1A或5A)：比差≤0.05% ，角差≤2′。
小信号输入
1V以上量程 :
1%-120%Un 0.05S级(用于检测量互感器 )
1V以下量程：
100%~2000%Un 0.05%级(用于检保护互感器)
3.2 谐波测试准确度:
比差：≤0.1%Uh 或≤0.1%Ih ；
角差: ≤10′。
3.3 绝对时延
优于 2μs。
3.4 FT3数字输出
FT3输出光口1路，支持标准IEC60044、国网FT3、DL/T 282-2012和Q／GDW 691-2011协议要求；
准确度 : 优于0.05%RD (1%~120%额定值)。
3.5小信号输出
输出电压: 0~ 6V
输出谐波: 2~ 40次
输出精度: 0.05~6V (0.05%RG)
谐波精度: 0.05%Un或0.05%In
4.以太网口：
1路 SC以太网；
1路 ST 以太网；
2路 RJ45口。
5.通信协议：IEC61850-9-1/IEC61850-9-2/IEC61850-9-2LE/FT3。
6.同步
光同步输入 1个 (秒脉冲和B码可配置 )；
光同步输出 1个 (秒脉冲和B码可配置 )；
电同步输入 1个；
电同步输出 1个。
7.人机接口
显示:TFT液晶分辨率不低于 800*600 ；
操作:触摸屏操作同时支持键盘和鼠标操作。
8 .整机重量： ≤8.kg。
