产品描述
产品介绍

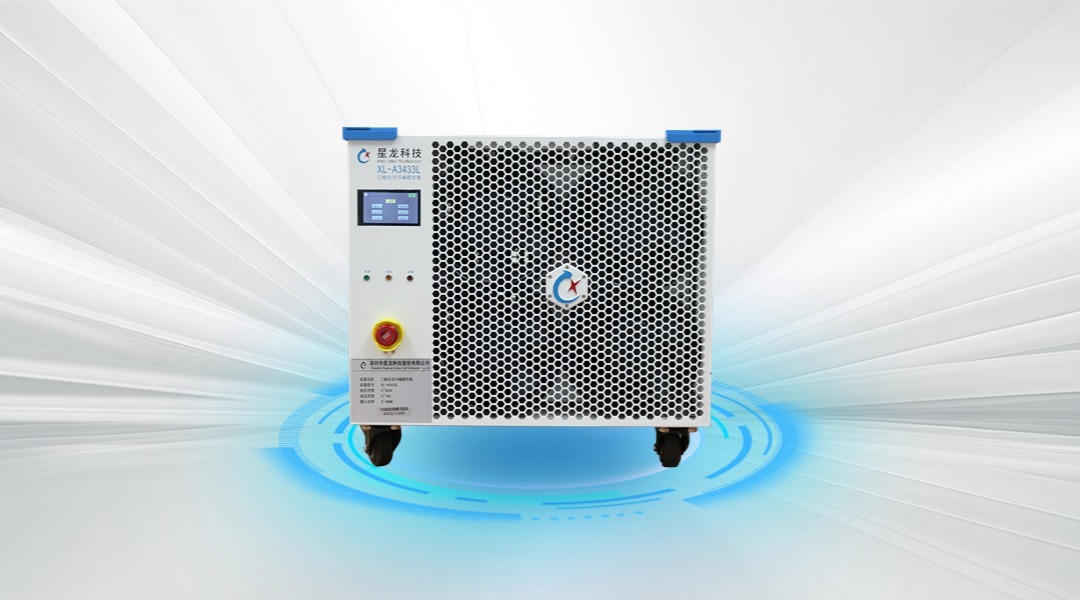

XL-A3433 三相交流可编程负载(含XL-A3433L)主要用来作为电动汽车充电桩现场检定的负载，配合我司的交流充电桩测试仪系列就可以实现交流充电桩现场检测过程，整个检测过程符合国家相关检测标准和计量标准《JJG 1148-2022电动汽车交流充电桩检定规程》的要求。
应用范围
作为充电桩的现场测试负载，老化负载，体积小，可放置于小轿车后备箱中；XL-A3433可配合交流充电桩现场检验仪使用，作为交流充电桩的负载，满足计量检测中对充电桩工作点的需求，完成交流充电桩的型式试验、出厂检验的整套测试内容。
功能特点
- 实现《JJG 1148-2022 电动汽车交流充电桩检定规程》中要求的功率检定点；
- 额定电压下，最小电流步进 10mA，最小功率步进 2W，全部具备 8192个档位，实现无极切换的效果；
- 负载箱具有先进的控制算法与DSP数字控制实现，适使用于各类高精度、高速度以及高稳定性的负载调节需求；
- 可通过本地触摸显示屏、或串口进行远程控制，人机界面采用人性化设计，操作简易；
- 具有急停保护、过流、过压及短路保护功能；
- 具备动态散热模式，根据负载温度，实时调节散热强度，节能静音与强劲散热兼得；
- 箱体使用国标充电枪插座，满足IPXXC的防护等级，避免用户手指触碰带电部分发生触电事故，负载可通过级联扩容，两台级联可实现48kW的功率容量；
- 设备可采用市电或充电桩供电两种模式，解决测试现场无市电可用的焦虑；
- 实时温度监控，过温时触发自动保护措施，并向外发出报警，另外远程可通过通信接口实时获取负载温度信息；
- 具备模拟各种电动汽车动力电池充电全过程的能力，如恒流模式、恒功率模式、恒阻模式等；设备带有电压、电流校准修正功能，可以随时对仪表的测量值进行校准修正，保证仪表长时间使用的测量精度。
- 设备可手动切换三相或多枪单相功能，兼容单相多枪的测试功能；
- 设备动力输入端口可通过转换枪座兼容国标、欧标及美标等多枪的测试。
技术参数
| 1.负载电压 | |
| 输入电压 | 0～264VAC |
| 2。负载电流 | |
| 单台电流输入 | 0A～44A（@380V）（三相） |
| 级联电流输入 | 0A～88A（@380V）（三相） |
| 3.负载功率 | |
| 单台功率输入 | 0kW～29kW（三相） |
| 级联功率输入 | 0kW～58kW（三相） |
| 4.负载档位 | |
| 档位数量 | 8192个 |
| 最小电流步进 | 0.01A(@220V) |
| 最小功率步进 | 2W(@220V) |
| 5.恒流模式 | |
| 量程 | 1A～40A |
| 分辨率 | 0.1A(@220V) |
| 准确度 | ±（0.1%+0.5%FS） |
| 6.恒功率模式 | |
| 量程 | 29kW |
| 分辨率 | 1VA(@220V) |
| 准确度 | ±（0.2%+0.5%FS） |
| 7.恒阻模式 | |
| 量程 | 5Ω～5000Ω |
| 分辨率 | 1Ω |
| 准确度 | 0.1%+0.0008S |
| 8.级联 | |
| 是否支持级联 | 是 |
| 最大级联台数 | 2台 |
| 9.设备工作电源 | |
| 额定输入 | AC220V |
| 输入范围 | 100%±10% |
| 10.其他指标 | |
| 相对湿度 | ≤85%，无腐蚀性气体 |
| 整机尺寸 | 485mm*440mm*355mm（D*W*H） |
| 整机重量 | 24kg |
