产品描述
产品介绍

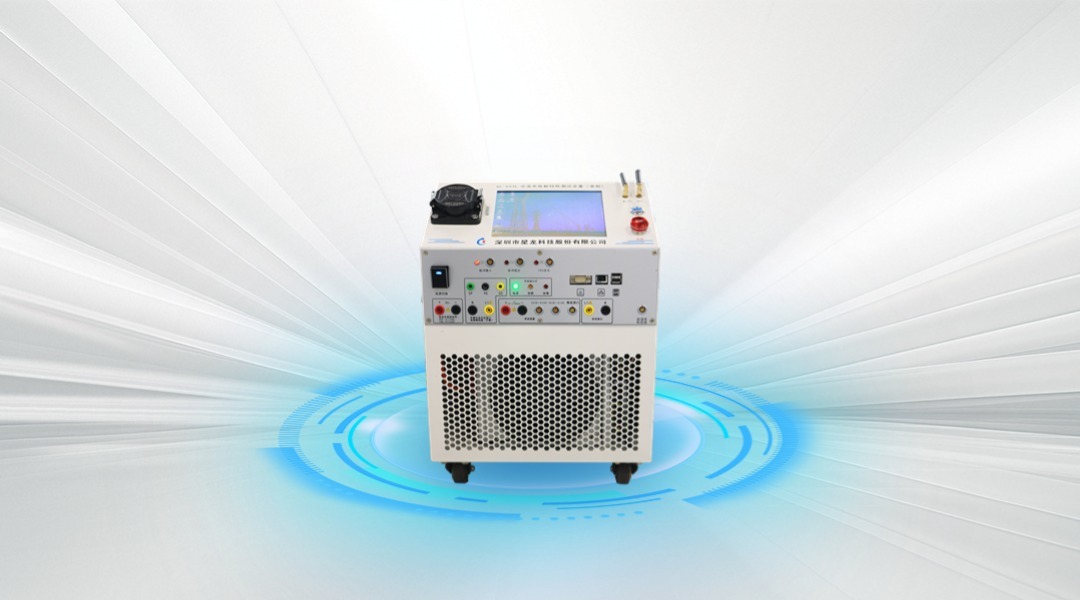

XL-943L交流充电桩特性测试装置（单相）采用高度集成化设计，内置0.05级单相标准表、控制导引测试模块、录波模块、绝缘测试模块。满足计量检定、互操作性检测的测试需求。互操作性检测过程，波形与报文实时图形化显示，工作状态一目了然。可使用平板电脑等无线设备，通过连接设备wifi实现远程控制。
功能特点
- 内置录波模块，具备8通道录波功能，支持全局波形和事件波形，自动捕获故障时刻；
- 具备数据库功能，测试记录自动生成，可通过编号、日期多种方式进行查询导出；
- 具备项目编辑功能，检定项目可选，过程自动检测，自动计算检定所需的最小时间及最小电能，为客户省时省钱省心;
- 内置绝缘电阻测试模块，一体化设计，无需繁琐接线，安全高效；
- 实现《JJG 1148-2022 电动汽车交流充电桩检定规程》的功率检定点；
- 实时温度监控，过温时触发自动保护措施，并向外发出报警。
测试项目
| 表1. 《JJG 1148-2022电动汽车交流充电桩检定规程》 | |||
| 序号 | 测试项目 | 标准条款 | 备注 |
| 1 | 外观检查 | 9.1 | |
| 2 | 绝缘电阻试验 | 9.2 | |
| 3 | 工作误差 | 9.3 | |
| 4 | 示值误差 | 9.4 | |
| 5 | 付费金额误差 | 9.5 | |
| 6 | 时钟示值误差 | 9.6 | |
| 表2. 《GB/T 34657.1-2017》传导充电互操作性测试项目 | |||
| 序号 | 测试项目 | 标准条款 | 备注 |
| 1 | A1.0001充电模式和连接方式检查 | 6.1 | |
| 2 | A1.1001连接确认测试 | 6.4.2.1 | |
| 3 | A1.3001充电准备就绪测试 | 6.4.2.2 | |
| 4 | A1.4001启动和充电阶段测试 | 6.4.2.3 | |
| 5 | A1.5001正常充电结束测试 | 6.4.2.4 | |
| 6 | A1.6001充电连接控制时序测试 | 6.4.3 | |
| 7 | A1.3501CC断线测试 | 6.4.4.1 | |
| 8 | A1.3502CP断线测试 | 6.4.4.2 | |
| 9 | A1.3503 CP接地测试 | 6.4.4.3 | |
| 10 | A1.4501 保护接地导体连续性丢失测试 | 6.4.4.4 | |
| 11 | A1.4502输出过流测试 | 6.4.4.5 | |
| 12 | A1.4503 断开开关S2测试 | 6.4.4.6 | |
| 13 | A1.6002CP回路电压限值测试 | 6.4.5.1 | |
技术参数
| 1.交流电压测量 | 8.录波仪测量 | ||
| 分辨率 | 0.01%RG | 电压输入 | ±1000V |
| 准确度 | ±0.05%RD（110V～264V） | 测量准确度 | ±1%RG |
| 额定输入 | 264V | 波形捕获分辨率 | 100us |
| 输入范围 | 0~264V | CAN波特率 | 250kbit/s |
| 2. 交流电流测量 | 9.温湿度测量 | ||
| 分辨率 | 0.01%RG | 温度测量范围 | -25℃~55℃ |
| 准确度 | ±0.05%RD（0.1A～36A） | 温度测量准确度 | ±1°C |
| 额定输入 | 36A | 温度测量分辨率 | 0.1°C |
| 输入范围 | 0～36A | 湿度测量范围 | 0%RH~99%RH |
| 3. 交流电能测量 | 湿度测量准确度 | ±10%RH | |
| 电能测量准确度 | ±0.05%RD （110V～264V）/（0.1A～36A）） | 湿度测量分辨率 | 1%RH |
| 4.绝缘电阻测量 | 10.负载 | ||
| 电压范围 | 500V、1000V | 功率输入 | 0～8kW |
| 电阻测量范围 | 5MΩ～50MΩ | 最小电流步进 | 0.1A |
| 5. 时钟测量 | 11. 整机指标 | ||
| 测量准确度 | ±1s（内置GPS） | 工作电源 | 220V (±5%) AC @50Hz |
| 6.相位测量 | 功耗 | ＜100VA | |
| 测量范围 | 0～359.99° | 工作温度 | -20℃～60℃ |
| 分辨率 | 0.01° | 相对湿度 | ≤85% |
| 准确度 | ±0.05° | 储存条件 | -30℃～60℃ |
| 7.频率测量 | 预热时间 | 5分钟 | |
| 测量范围 | 45Hz～65Hz | 整机尺寸 | 360mm*420mm*500mm（宽*深*高） |
| 分辨率 | 0.001Hz | 整机重量 | 23kg |
| 准确度 | ±0.005Hz | ||
产品文档
文件名
更新时间
相关产品
XL-A3603 直流可编程负载(含XL-A3603P、XL-A3606C、XL-A3606P)
XL-A3603交直流可编程负载主要用来作为非车载充电机测试仪以及交流充电桩测试仪设备的可编程、自动换挡电子式阻性负载，具有按需步进、多箱级联的工作特点；
XL-942ES欧标充电桩现场特性测试仪集成了现场校验仪、功率分析仪、示波录波器、EVCC模拟器、车辆直流接口电路故障注入模拟盒等部分功能，配合负载，满足计量、互操作性检测、协议一致性检测的测试需求，并满足充电桩的功耗、效率、功率因数等要求。
