产品描述
产品介绍

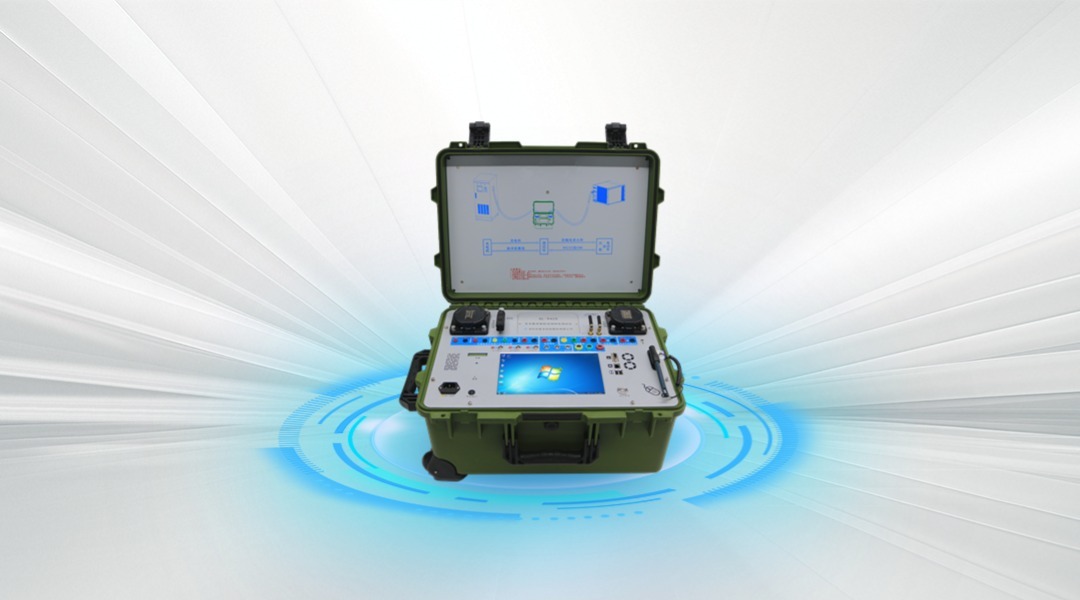

XL-942S非车载充电机现场特性测试仪集成了现场校验仪、功率分析仪、示波录波器、BMS模拟器软件、车辆直流接口电路模拟盒、绝缘电阻测试仪等部分功能，配合负载，满足计量检定、互操作性检测、协议一致性检测的测试需求，并满足国网45号文件验收阶段、运行阶段的检测项目的要求。互操作性检测过程，波形与报文实时图形化显示，工作状态一目了然。设备内置WIFI模块，数据可无线传输，可通过平板电脑等无线设备实现远程控制。在技术上XL-942S使用各种最前沿的技术使设备高性能化，比如24Bit的sigma-deltaAD、进口高稳定度零磁通互感器以及主频500M的双核DSP使其性能无比卓越。
主要特点
- 内置录波模块，具备8通道录波功能，支持全局波形和事件波形，自动捕获故障时刻；
- 具备数据库功能，测试记录自动生成，可通过编号、日期多种方式进行查询导出；
- 具备项目编辑功能，检定项目可选，过程自动检测，自动计算检定所需的最小时间及最小电能，为客户省时省钱省心；
- 内置绝缘电阻测试模块，一体化设计，无需繁琐接线，安全高效；
- BMS模拟器功能，配合负载箱可实现工作误差、显示误差检定点的检定；
- 内置WIFI模块，可以实现数据自动上传，远程控制等功能；
- 具备多种供电方式，内置大容量锂电池，户外免电源接入，正常可工作8小时以上，且电池采用可拆卸设计；
- 录波诊断功能：具备现场录波数据保存，并使用录波诊断软件，实现录波数据的导入，录波图形展示，录波事件时间分析等功能。
检测项目
| 序号 | 标准名称 | 检测项目 | 备注 |
| 1 | JJG1149-2022 电动汽车非车载充电机检定规程 | 所有测试项目 | 标配 |
| 2 | GB/T 34657.1-2017 电动汽车传导充电互操作性测试规范 第1部分：供电设备 | 所有测试项目 | 标配 |
| 3 | GB/T34658-2017 电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性测试 | 通信协议一致性测试项目 | 标配 |
| 4 | NB/T 10901-2021电动汽车充电设备现场检验技术规范 | 非车载充电机现场检验项目 | 标配 |
| 5 | 表5. 《营销智用〔2018〕45号 国网营销部关于印发进一步加强电动汽车充电设备质量评价工作方案的通知》试验项目 | 所有验收阶段检测，运行阶段检测项目（*部分项目需要与车联网平台、e充电APP以及巡检APP配合实现） | 标配 |
技术参数
准确度等级：0.05级、0.02级、0.01级
平台配置
针对国网45号文件检测（JJG 1148/1149-2022计量检定、GB/T 34657.1-2017互操作性检测、GB/T34658-2017协议一致性检测、国网45号文件验收和运行阶段检验）
| 序号 | 设备 | 规格 | 数量 | 备注 |
| 1 | XL-943S交流充电桩现场特性测试仪 | 0.05级 380V/63A | 1 | |
| 2 | XL-A3433三相交流可编程负载 | 三相 24kW | 2 | |
| 3 | 移动检测终端 | 平板电脑远程操控+软件 | 选配 | |
| 4 | XL-942S非车载充电机现场特性测试仪 | 0.05级 1000V/250A | 1 | |
| 5 | XL-A3603直流可编程负载 | 30kW | 4 | |
| 6 | 移动检测终端 | 平板电脑远程操控+软件 | 选配 |
产品文档
文件名
更新时间
相关产品
XL-A3603 直流可编程负载(含XL-A3603P、XL-A3606C、XL-A3606P)
