产品描述
产品介绍

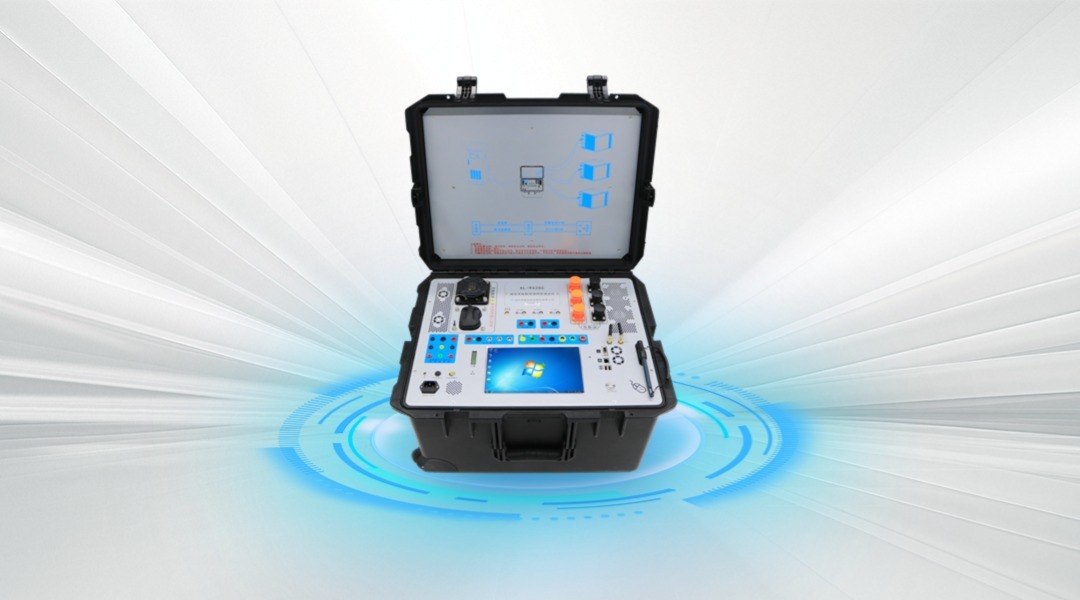

XL-942SC超级充电桩现场特性测试仪集成了现场校验仪、功率分析仪、示波录波器、BMS模拟器软件、车辆直流接口电路模拟盒、绝缘电阻测试仪等部分功能。具备GB/T 20234.3-2023和GB/T 20234.4-2023 两种接口，兼容老国标、 2015+、及超级充电接口，配合负载，满足计量检定、互操作性检测、协议一致性检测的测试需求，并满足现场能标验收阶段、运行阶段的检测项目的要求。互操作性检测过程，波形与报文实时图形化显示，工作状态一目了然。设备内置WIFI模块，数据可无线传输，可通过平板电脑等无线设备实现远程控制。在技术上XL-942SC使用各种最前沿的技术使设备高性能化，比如24Bit的sigma-delta AD、进口高稳定度零磁通互感器以及主频500M的双核DSP使其性能无比卓越。
主要特点
- 内置录波模块，具备8通道录波功能，支持全局波形和事件波形，自动捕获故障时刻；
- 具备数据库功能，测试记录自动生成，可通过编号、日期多种方式进行查询导出；
- 具备项目编辑功能，检定项目可选，过程自动检测，自动计算检定所需的最小时间及最小电能，为客户省时省钱省心；
- 内置绝缘电阻测试模块，具备绝缘电阻测量功能，无需繁琐接线，安全高效；
- BMS模拟器功能，配合负载箱可实现工作误差、显示误差检定点的检定；
- 具备功率分析功能，可对充电桩的交流输入电参数进行检测；
- 支持多种负载：支持以新能源车为负载进行充电全过程的累积电能计量，同时也支持采用传统阻性负载进行测试；
- 具备多种供电方式，内置大容量锂电池，户外免电源接入，且电池采用可拆卸设计；
- 录波诊断功能：具备现场录波数据保存，并使用录波诊断软件，实现录波数据的导入，录波图形展示，录波事件时间分析等功能；
- 内嵌工控机，配有RS232、USB、网口；
- 内置WiFi模块，具备远程控制功能。
检测项目
| 序号 | 标准名称 | 检测项目 | 备注 |
| 1 | JJG1149-2022 电动汽车非车载充电机检定规程 | 所有测试项目 | 标配 |
| 2 | GB/T 34657.1-2017 电动汽车传导充电互操作性测试规范 第1部分：供电设备 | 所有测试项目 | 标配 |
| 3 | GB/T34658-2017 电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性测试 | 通信协议一致性测试项目 | 标配 |
| 4 | NB/T 10901-2021电动汽车充电设备现场检验技术规范 | 非车载充电机现场检验项目 | 标配 |
技术参数
|
输入范围 |
0～1500V |
|
测量准确度 |
±0.05%RD（100V～1500V） |
|
测量分辨率 |
0.01%RD |
|
输入范围 |
0～800A |
|
测量准确度 |
±0.05%RD（5A～800A） |
|
测量分辨率 |
0.01%RD |
|
测量准确度 |
±0.05%RD（100V～1500V）（5A～800A） |
|
测量准确度 |
±1s（内置GPS） |
|
测量准确度 |
±1% |
|
带宽 |
<6kHz |
|
温度测量范围 |
-25℃～55℃ |
|
温度测量准确度 |
±1°C |
|
温度测量分辨率 |
0.1°C |
|
湿度测量范围 |
0%RH～99.9%RH |
|
湿度测量准确度 |
±10%RH |
|
湿度测量分辨率 |
0.1%RH |
|
交流电压输入 |
110V~264V（±0.05%RD） |
|
交流电流输入 |
0.1A~500A（±0.5%RG）（需选配电流钳表） |
|
功率准确度 |
±0.5%RG |
|
电压输入 |
±1500V |
|
测量准确度 |
±1%RG |
|
波形捕获分辨率 |
100us |
|
CAN波特率 |
250kbit/s |
|
工作电源 |
220V (±5%) AC @50Hz或内置锂电池 |
|
最大功耗 |
＜200VA |
|
工作温度 |
-20℃～50℃ |
|
相对湿度 |
≤85% |
|
储存条件 |
-20℃～50℃ |
|
预热时间 |
5分钟 |
|
整机尺寸 |
635mm*501mm*355mm（长*宽*高） |
|
整机重量 |
约36.5kg |
