产品描述
产品简介

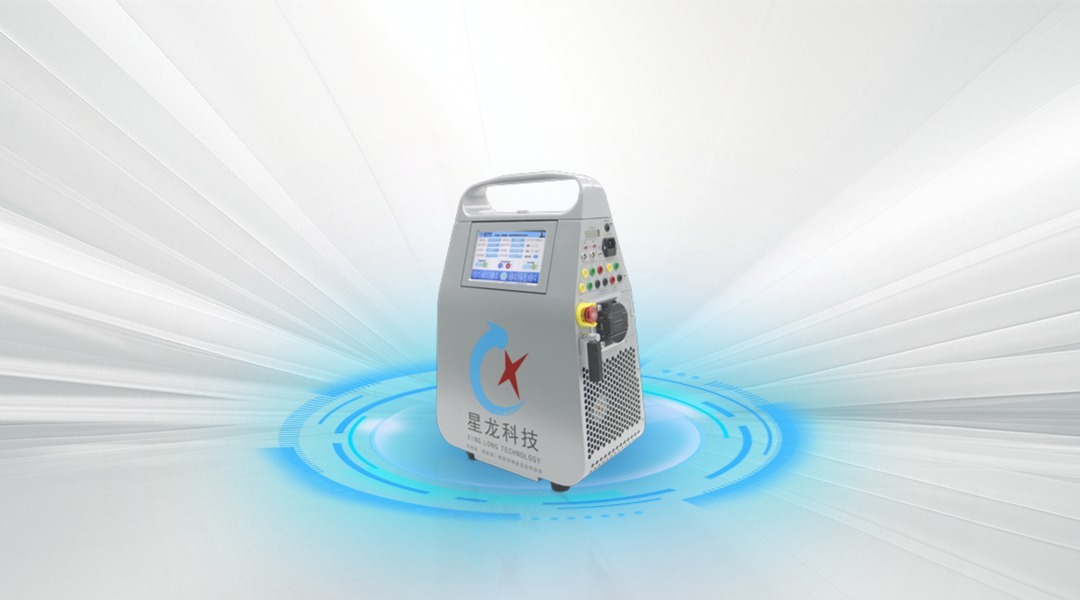

XL-942P一体化非车载充电机校验装置是一款集成度高，功能强大的产品。该产品能同时测量充电桩的输出电压、电流、功率、电能以及充电桩的时钟误差等参数，同时还具备温度采集、湿度采集、GPS北京时间校准等功能，全程可实现自动化测试。大屏幕中文菜单显示，显示信息量大，操作方便。
主要功能
可满足《JJG 1149-2022电动汽车非车载充电机》检定规程所有项目的检定：
表1. 《JJG 1149-2022电动汽车非车载充电机》检定规程
| 序号 | 测试项目 | 对应章节 | 备注 |
| 1 | 外观及功能检查 | 7.3.2.1 | |
| 2 | 工作误差 | 7.3.2.2 | |
| 3 | 时钟时刻误差 | 7.3.2.3 |
同时，除了满足以上检定规程的要求，校验装置加入了以下辅助功能：
1. 校验装置自带电池，负载箱可使用充电桩供电，户外免电源接入，电池可连续正常工作6小时以上；
2. 自动计算检定所需的最小时间及最小电能；
3. 过程自动检测，检定项目可选；
4. 自动报表生成；
5. 内置WIFI模块，具备自动上传，远程控制等功能；
6. 支持电动汽车作为负载，可对国标充电桩、特斯拉充电桩进行计量检定；
7. 内置4G模块，允许远程数据上传。（定制）
技术指标
| 1.1.电压测量 | |
| 分辨率 | 0.01%RG |
| 准确度 | ±0.05%RD（100V～1000V） |
| 额定输入 | 0~1150V |
| 1.2.电流测量 | |
| 分辨率 | 0.01%RG |
| 准确度 | ±0.05%RD（5A～300A） |
| 额定输入 | 0~300A |
| 1.3.电能测量 | |
| 电能测量准确度 | ±0.05%RD （100V～1000V）/（5A～300A） |
| 1.4.时钟测量 | |
| 测量准确度 | ≤±1s（内置GPS） |
| 1.5.温湿度测量 | |
| 温度测量范围 | -25°C~55℃ |
| 温度测量准确度 | ±1°C |
| 温度测量分辨率 | 0.1°C |
| 湿度测量范围 | 0%RH~99%RH |
| 湿度测量准确度 | ±10%RH |
| 湿度测量分辨率 | 1%RH |
| 1.6.负载 | |
| 负载 | 8kW（支持级联扩充） |
| 电压 | 850V |
| 档位数量 | 3个 |
| 级联扩容 | 支持 |
| 电动汽车 | 支持 |
| 1.7. 其他指标 | |
| 工作电源 | 220V (±5％) AC @50Hz或电池 |
| 功耗 | 100W |
| 工作温度 | -25℃～55℃ |
| 相对湿度 | ≤85% |
| 储存条件 | -25℃～55℃ |
| 预热时间 | 5分钟 |
| 尺寸（长×宽×高） | 365mm*215.5mm*531mm（长*宽*高） |
| （异形结构，使用投影法测算长度宽度） | |
| 整机重量 | 约19.8kg |
