产品描述
产品介绍

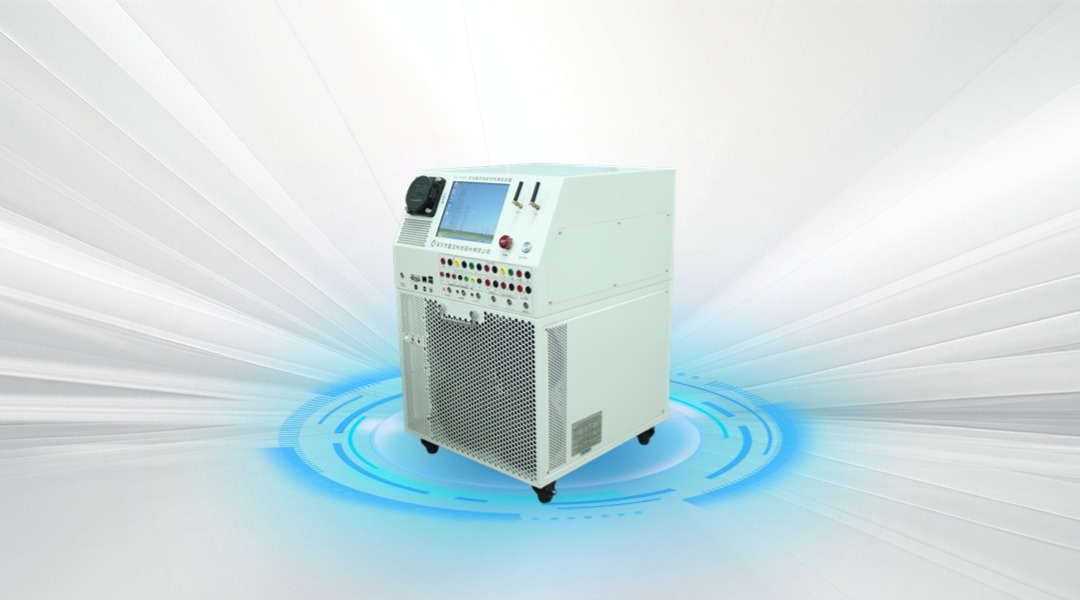

XL-942L非车载充电机特性测试装置满足计量检定、互操作性检测、协议一致性检测的测试需求。互操作性检测过程，波形与报文实时图形化显示，工作状态一目了然。设备通过网线连接到路由器，数据可无线传输，可通过平板电脑等无线设备实现远程控制。
功能特点
- 内置车辆直流充电接口电路模拟器，具备控制导引相关电路，可与充电机实现报文交互；
- 内置录波模块，可同时对BMS报文及相关电信号进行实时录波，实现各电信号间的同步，并可实现BMS报文与相关电信号的同步；
- 内置功率分析模块；
- 内置互操作性相关测试电路，可执行相关的故障动作检测；
- 内置BMS模拟器软件；
- 内置1000V绝缘电阻测试仪功能，无需携带分离式绝缘测试仪，即可实现对充电机的绝缘电阻检测；
- 面板具备充电枪接口中所有信号的引出接口，信号包含DC+、DC-、GND、S+、S-、CC1、CC2、A+、A-、PE；
- 具备电能脉冲输入和电能脉冲输出接口；
- 内置电池电压模拟器，用于充电机开启的电压检测；
- 内置GPS模块，实现精确对时；
- 内置工控机，自带高清触摸显示屏，具备USB口、串口和网口；
- 内置WIFI通信模块，可使用笔记本、平板电脑远程控制，实现所有功能测试；
- 内置可编程负载，功率可达30kW，且采用一体化设计；
- 具备负载扩容接口，可通过级联扩容，直流就最大到240kW；
- 额定电压下，负载最小电流步进0.005A，具备65536个档位；
- 负载具备自动换挡功能，具备恒流、恒压、恒阻、恒功率多种工作模式；
- 负载采用风冷方式进行散热，具备设备温度监控功能，温度过高时断开负载、温度够低时停止风扇运行。
测试项目（可完成以下的标准的检测）
- 《JJG 1149-2022电动汽车非车载充电机检定规程》
- 《GB/T 34657.1-2017》传导充电互操作性测试项目
- 《GB/T 34658-2017》通信协议一致性测试项目
技术参数
直流电压测量:
输入范围：0～1000V DC
准确度：±0.05%RD（100V～1000V）
直流电流测量：
输入范围：0～300VAC
准确度：±0.05%RD（5A～300A）
直流电能测量
电能测量准确度：±0.05%（100V～1000V）/（5A～300A）
