产品描述
产品简介

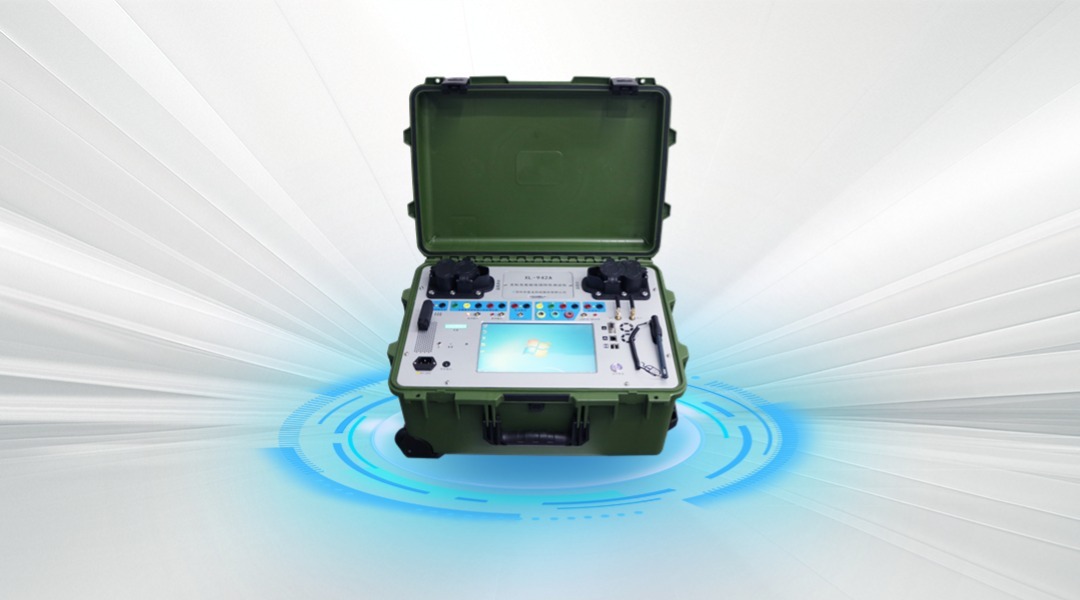

XL-942AS美标充电桩现场特性测试仪集成了现场校验仪、功率分析仪、示波录波器、EVCC模拟器、车辆直流接口电路故障注入模拟盒等部分功能，配合负载，满足计量、互操作性检测、协议一致性检测的测试需求，并满足充电桩的功耗、效率、功率因数等要求。检测过程，波形实时图形化显示，工作状态一目了然。设备内置WIFI模块，数据可无线传输，可通过平板电脑等无线设备实现远程控制。
主要特点
- 内置EVCC模拟器，可直接启动控制充电桩；
- 内置录波模块，具备4通道录波功能，支持全局波形和事件波形，自动捕获故障时刻；
- 具备数据库功能，测试记录自动生成，可通过编号、日期多种方式进行查询导出；
- 具备项目编辑功能，检定项目可选，过程自动检测，自动计算检定所需的最小时间及最小电能，为客户省时省钱省心；
- 配合负载箱可实现工作误差、显示误差检定点的检定；
- 内置WIFI模块，可以实现数据自动上传，远程控制等功能；
- 具备多种供电方式，内置大容量锂电池，户外免电源接入，正常可工作8小时以上，且电池采用可拆卸设计。
检测项目
|
项目集 |
项目 |
引用 |
|
互操作性 |
充电连接就绪 |
SAEJ1772 |
|
自检阶段 |
SAEJ1772 |
|
|
充电准备就绪测试（含预充） |
SAEJ1772 |
|
|
充电阶段 |
SAEJ1772 |
|
|
正常充电结束 |
SAEJ1772 |
|
|
车辆异常中止 |
SAEJ1772 |
|
|
CP断线 |
SAEJ1772 |
|
|
充电连接控制时序 |
SAEJ1772 |
|
|
充电前绝缘试验 |
SAEJ1772 |
|
|
输出电流误差试验 |
SAEJ1772 |
|
|
输出电压误差试验 |
SAEJ1772 |
|
|
输出过压测试 |
SAEJ1772 |
|
|
电流测量误差 |
SAEJ1772 |
|
|
电压测量误差 |
SAEJ1772 |
|
|
紧急停机试验-通信中断 |
SAEJ1772 |
|
|
保护导体连续性检查 |
SAEJ1772 |
|
|
控制导引中断试验 |
SAEJ1772 |
|
|
电池过电压保护试验 |
SAEJ1772 |
|
|
充电电流控制延时试验 |
SAEJ1772 |
|
|
充电电流下降速率试验 |
SAEJ1772 |
|
|
负载突降试验 |
SAEJ1772 |
|
|
计量 |
工作误差/示值误差 |
JJG1149 |
|
协议一致性 (基础版不具备该功能)
|
美美标一致性测试条目表 支持合计：250项 不支持：41项 |
DIN_70122 |
|
美美标一致性测试条目表 支持合计：600项 ISO15118-4不支持：34项 ISO15118-5不支持：29项 |
ISO15118-4 ISO15118-5 |
|
|
综合性检测项目 (基础版不具备该功能) (该部分为实验室检测项目，本现场设备无法单独完成，建议选购我司美美标实验室系列) |
CP断线 |
SAEJ1772 |
|
PP断线 |
SAEJ1772 |
|
|
绝缘故障 |
SAEJ1772 |
|
|
桩端对地Y电容的要求 |
SAEJ1772 |
|
|
电流测量误差 |
SAEJ1772 |
|
|
电压测量误差 |
SAEJ1772 |
|
|
电流设定误差 |
SAEJ1772 |
|
|
电流停止速率 |
SAEJ1772 |
|
|
输出电流纹波 |
SAEJ1772 |
|
|
无载调节速率与纹波 |
SAEJ1772 |
|
|
输出过流 |
SAEJ1772 |
|
|
浪涌 |
SAEJ1772 |
|
|
直流输出短路试验 |
SAEJ1772 |
|
|
通信中断 |
SAEJ1772 |
|
|
过温检测 |
SAEJ1772 |
|
|
防逆流检测 |
SAEJ1772 |
|
|
主动中止 |
SAEJ1772 |
|
|
输出过压测试 |
SAEJ1772 |
|
|
预充检测 |
SAEJ1772 |
|
|
正常充电时的电压波动检测 |
SAEJ1772 |
|
|
持续更新中…… |
||
