产品描述
产品简介

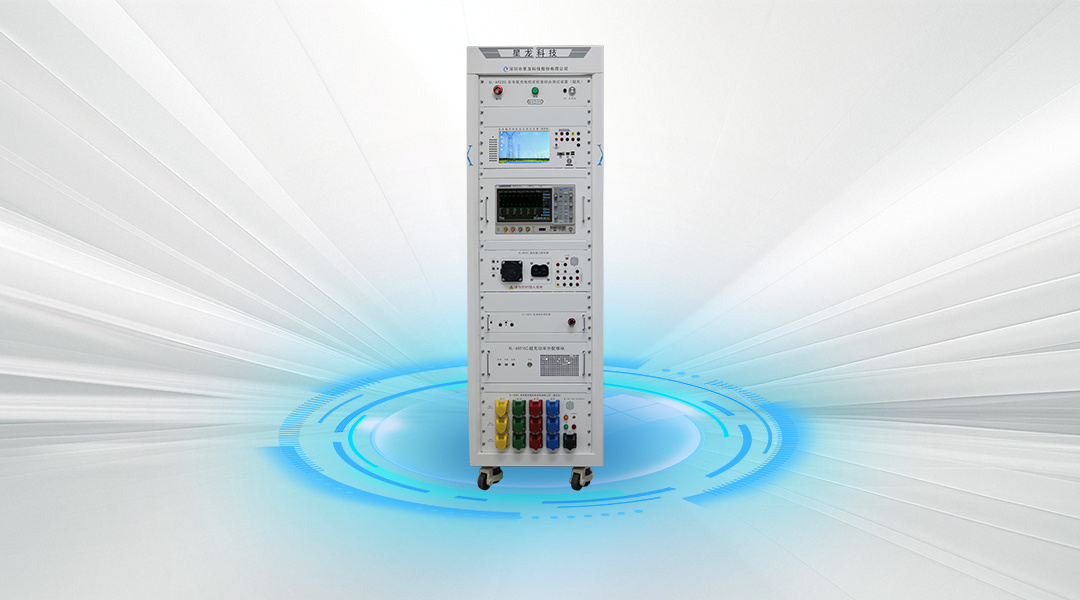

XL-A922C非车载充电机实验室综合测试装置主要由非车载充电机综合测试仪、示波器、功率分析模块、电池电压模拟器构成，满足计量检定、互操作性检测、协议一致性检测的测试需求。互操作性检测过程，波形与报文实时图形化显示，工作状态一目了然。设备通过网线连接到路由器，数据可无线传输，可通过平板电脑等无线设备实现远程控制。
功能特点
1.测试仪内置车辆直流接口电路模拟器，具备控制导引相关电路，可与充电机实现交互
2.测试仪内置录波仪，可同时对BMS报文及相关电信号进行实时录波，实现各电信号间的同步，并实现了BMS报文与相关电信号的同步
3.测试仪内置功率分析模块
4.测试仪内置互操作性相关测试电路，可执行相关的故障动作及相关的检测
5.测试仪内置BMS模拟器软件
6.测试仪内置1000V绝缘电阻测试仪功能，无需携带分离式绝缘测试仪，即可实现对充电机的绝缘电阻检测
7.测试仪面板具备充电枪接口中所有信号的引出接口，信号包含DC+、DC-、GND、S+、S-、CC1、CC2、A+、A-
8.测试仪具备电能脉冲输入和电能脉冲输出接口
9.测试仪内部具备电池电压模拟器，用于充电机开启的电压检测
10.测试仪内嵌GPS模块，实现精确对时
11.测试仪内置工控机，自带高清触摸显示屏，具备USB口、串口和网口
12.测试仪内置WIFI通信功能，可使用笔记本、平板电脑远程控制，实现所有功能测试
检测项目（可完成以下标准的测试项目）
- 《JJG 1149-2022电动汽车非车载充电机检定规程》
- 《GB/T 34657.1-2017》传导充电互操作性测试项目
- 《GB/T 34658-2017》通信协议一致性测试项目
- 《NB/T 33008.1-2018》型式试验项目
- 《GB 39752-2024 电动汽车供电设备安全要求》
- 《GB 44263-2024 电动汽车传导充电系统安全要求》
技术指标
| 1.直流电压测量 | |
| 分辨率 | 0.01%RG |
| 准确度 | ±0.05%RD（100V～1500V） |
| 输入范围 | 0～1150V DC |
| 2.直流电流测量 | |
| 分辨率 | 0.01%RG |
| 准确度 | ±0.05%RD（5A～800A） |
| 输入范围 | 0～800A DC |
| 3.直流电能测量 | |
| 电能测量准确度 | ±0.05%（100V～1500V）/（5A～800A） |
| 4.时钟测量 | |
| 测量准确度 | ≤1s（内置GPS） |
| 5.纹波测量 | |
| 测量准确度 | ±1% |
| 带宽 | <6kHz |
| 6.温湿度测量 | |
| 温度测量范围 | -25℃～55℃ |
| 温度测量准确度 | ±1°C |
| 温度测量分辨率 | 0.1°C |
| 湿度测量范围 | 0%RH～99.9%RH |
| 湿度测量准确度 | ±10%RH |
| 湿度测量分辨率 | 0.1%RH |
| 7.电池电压模拟器 | |
| 输出电压 | 220V/380V |
| 带载能力 | 0～200mA |
| 调节步进 | 0.1V |
| 8.功率分析模块测量 | |
| 交流电压输入 | 220V±20%（±0.05%RD） |
| 交流电流输入 | 0.1～2000A(±0.5%RG) （选配互感器） |
| 功率准确度 | ±0.5%RG |
| 9.录波模块测量 | |
| 电压输入 | ±1500V |
| 测量准确度 | ±1%RG |
| 波形捕获分辨率 | 100us |
| CAN波特率 | 250kbit/s |
| 10.整机指标 | |
| 工作电源 | 220V (±5%) AC @50Hz |
| 最大功耗 | ＜1000VA |
| 工作温度 | -20℃～50℃ |
| 相对湿度 | ≤85% |
| 储存条件 | -20℃～50℃ |
| 预热时间 | 5分钟 |
| 整机尺寸 | 600mm*750mm*2000mm（宽*深*高） |
