产品描述
产品简介

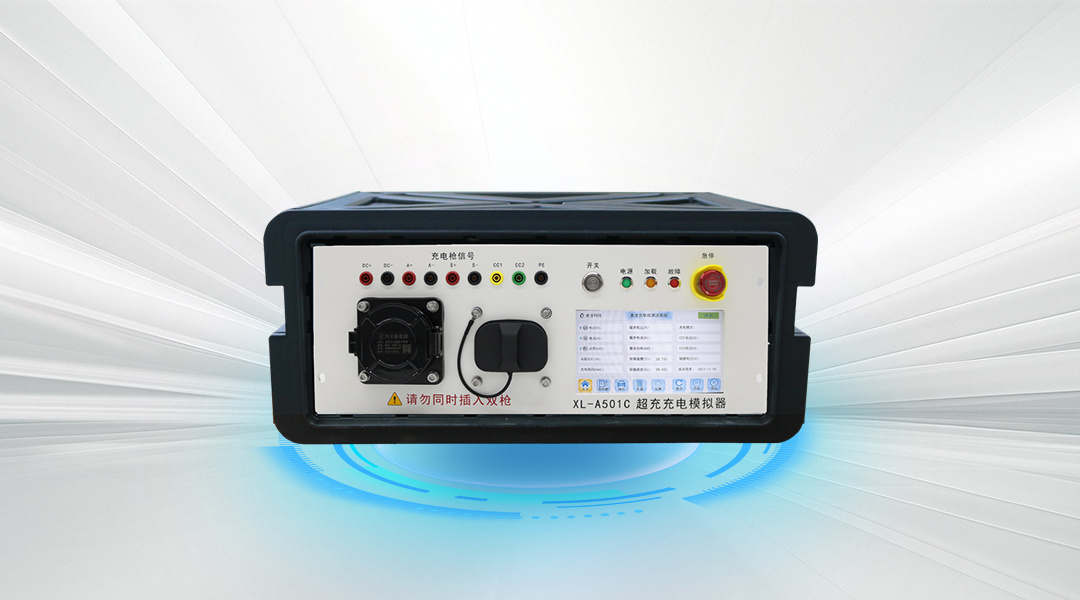

XL-A501C超充充电模拟器是基于GB/T 18487.1-2023《电动汽车传导充电系统 第1部分：通用要求》和GB/T27930-2023《电动汽车非车载传导式充电机与电动汽车之间的数字通信协议》等相关标准要求设计。模拟器内部主板采用ARMCortex-M4内核架构的处理器芯片，使整个设备工作流程智能化，减少人工参与，节省操作时间。
模拟器可模拟车辆控制导引电路各种状态，并具备对直流充电桩电压、电流、辅助电源电压、CC1电压量测功能。适用于充电桩生产企业针对“2015+（GB/T20234.3-2023）、“Chaoji”（GB/T20234.4-2023）两种超充充电桩的研发测试、出厂测试、3C认证工厂质量控制检测；模拟器支持参数高度自定义配置，用户可根据标准要求，逐项设置参数进行测试；本产品拓展性强，选配非车载充电机综合测试装置，可实现互操作性、协议一致性自动化测试；也可选配回馈式负载，用于充电桩的老化测试。
功能特点
- 4U模块化结构设计，可单独使用，可集成至标准测试机柜；
- 具备“2015+”超充接口，符合GB/T20234.3-2023标准定义要求，支持GB/T 27930-2023的A类协议和GB/T 27930-2015协议；
- 具备“ChaoJi”超充接口，符合GB/T20234.4-2023标准定义要求，支持GB/T 27930-2023的B类协议；
- 具备高清液晶触摸显示屏，提供人机交互界面，方便用户控制；
- 具备充电桩输出电压、电流、功率测量功能；
- 具备充电桩CC1电压、CC2电压、A+\A-辅助电源电压测量功能；
- 内置车辆接口控制导引电阻，CC1电压范围可设置；
- 内置电池电压模拟器，电压电压范围100V~1500V可设，用户可根据测试需求进行设置；
- 内置BMS模拟器，可设置BHM、BCP、BCL、BCS等报文参数，支持通信报文保存导出；
- 具有充电桩输出端所有信号引出端子，包括DC+、DC-、PE、S+\S-、A+\A-、CC1、CC2信号，可接入其他测试仪器对信号测试核验；
- 具备温度监测功能，可实时显示设备内部温度；
- 具备大功率输出端子，可外接各类测试负载，包括阻性负载、回馈式负载等；
- 具备RS-232通信串口，支持电脑端上位机软件控制；
- 可选配绝缘状态模拟器，模拟 DC+\PE、DC-\PE绝缘状态，模拟范围：1kΩ~256kΩ，最小步进：0.1kΩ。
技术指标
| 1.直流电压测量 | |
| 输入范围 | 0～1500V DC |
| 测量准确度 | ±0.05%RD（100V～1500V） |
| 分辨率 | 0.01%RG |
| 2.直流电流测量 | |
| 输入范围 | 0～800A DC |
| 测量准确度 | ±0.5%RD（5A～800A） |
| 分辨率 | 0.1%RG |
| 3.直流功率测量 | |
| 测量准确度 | ±0.5%RD |
| 4.控制导引参数设定 | |
| CC1电压限值模拟 | 1V~12V |
| 电池电压模拟输出 | 100V~1500V |
| 5.其他指标 | |
| 工作电源 | 220V (±5%) AC @50Hz |
| 最大功耗 | ＜100VA |
| 工作温度 | -20℃～50℃ |
| 相对湿度 | ≤85% |
| 预热时间 | 2分钟 |
| 整机尺寸 | 480mm*500mm*180mm（宽*深*高） |
产品文档
文件名
更新时间
相关产品
XL-A922C非车载充电机实验室综合测试装置主要由非车载充电机综合测试仪、示波器、功率分析模块、电池电压模拟器构成，满足计量检定、互操作性检测、协议一致性检测的测试需求。互操作性检测过程，波形与报文实时图形化显示，工作状态一目了然。设备通过网线连接到路由器，数据可无线传输，可通过平板电脑等无线设备实现远程控制。
XL-A923F交流充电桩国标欧标出厂检验平台主要由交流充电桩综合测试装置、交流充电桩检测系统接口柜构成，满足计量检定、互操作性检测的测试需求。互操作性检测过程，波形与报文实时图形化显示，工作状态一目了然。设备通过网线连接到路由器，数据可无线传输，可通过平板电脑等无线设备实现远程控制。
XL-A922F直流桩国标欧标出厂检验平台主要由非车载充电机综合测试仪、功率分析模块，满足计量检定、互操作性检测、协议一致性检测的测试需求。互操作性检测过程，波形与报文实时图形化显示，工作状态一目了然。设备通过网线连接到路由器，数据可无线传输，可通过平板电脑等无线设备实现远程控制。
XL-A923S交流充电桩综合测试平台主要由交流充电桩综合测试仪功率分析模块、示波器、交流充电桩检测系统接口柜构成，满足计量检定、互操作性检测的测试需求。互操作性检测过程，波形与报文实时图形化显示，工作状态一目了然。设备通过网线连接到路由器，数据可无线传输，可通过平板电脑等无线设备实现远程控制。
XL-A922S非车载充电机综合测试平台主要由非车载充电机综合测试装置、超充接口模拟器、欧标接口测试模块、美标接口测试模块、日标接口测试模块、电池电压模拟器构成，满足计量检定、互操作性检测、协议一致性检测等测试需求。
XL-A392D直流短路测试装置主要用于直流电动汽车充电桩输出短路保护功能试验，满足GB44263-2024《电动汽车传导充电系统安全要求》标准条款9.6.1.2 短路保护功能试验要求。装置可通过闭合不同档位的低阻负载，试验充电桩在输出短路时的工作状态。装置由专业研发团队应对充电桩检测要求自研开发，模块化设计，操作方便，性能稳定。
XL-A392A-R33交流短路测试装置主要用于交流电动汽车充电桩输出短路保护功能试验，满足GB44263-2024 《电动汽车传导充电系统安全要求》标准条款9.5.1.6 短路保护功能试验要求。装置可通过闭合负载，试验充电桩在输出短路时的工作状态。装置由专业研发团队应对充电桩检测要求自研开发，模块化设计，操作方便，性能稳定。
XL-A672直流充电桩枪口过温模拟器主要用于直流电动汽车充电桩接口温度监控和保护功能试验，满足GB44263-2024《电动汽车传导充电系统安全要求》标准条款8.4.2.2 直流车辆接口温度监测和保护功能试验要求进行研发生产和销售，设备可对充电接口的温度进行模拟控制，实现对导线的高低温调节，并进行数据记录和存储。由专业研发团队应对充电桩现场检测要求自研开发，模块化设计，操作方便，性能稳定。
XL-A3612直流可编程负载是我司对电动汽车充电机企业和相关企事业单位的真诚奉献，该产品主要用来作为我司非车载充电机实验室测试平台、非车载充电机现场测试仪等设备的可编程、自动换挡电子式阻性负载，具有按需步进、多箱级联的工作特点；满足《JJG 1149-2022电动汽车直流充电机检定规程》和《NB/T 33008.1～33008.2-2018电动汽车充电设备检测试验规范》等相关标准、规程的负载要求。
XL-A3433三相交流可编程负载是我司对电动汽车充电桩企业和相关企事业单位的真诚奉献，该产品主要用来作为电动汽车充电桩实验室检定的负载，配合我司的交流充电桩综合测试装置XL-A603就可以实现交流充电桩实验室检测过程，整个检测过程符合国家相关检测标准和计量标准《JJG 1148-2022电动汽车交流充电桩检定规程》的要求。
