产品描述
产品简介

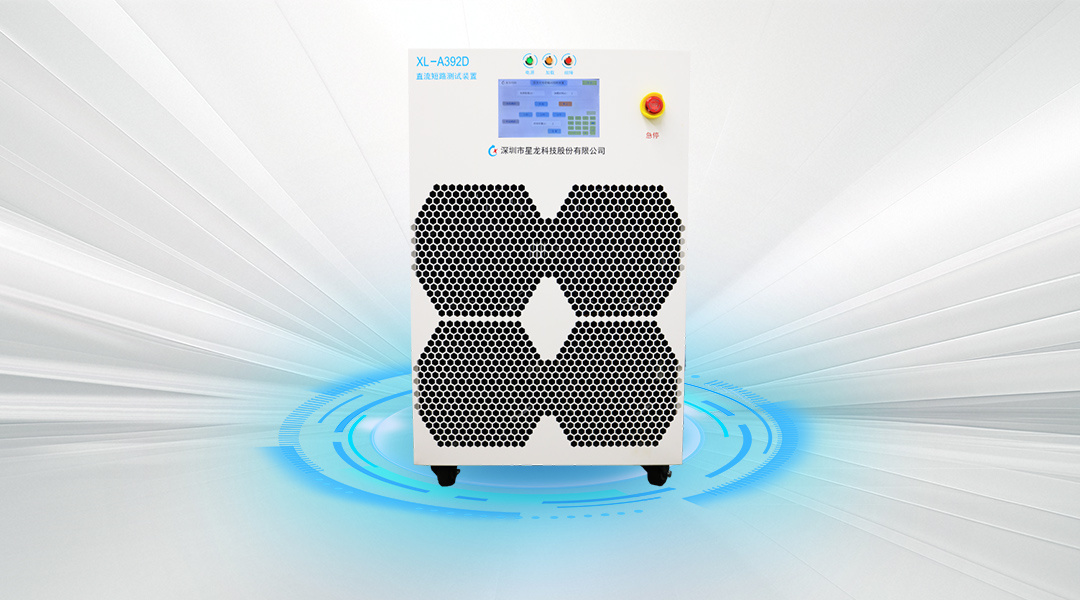

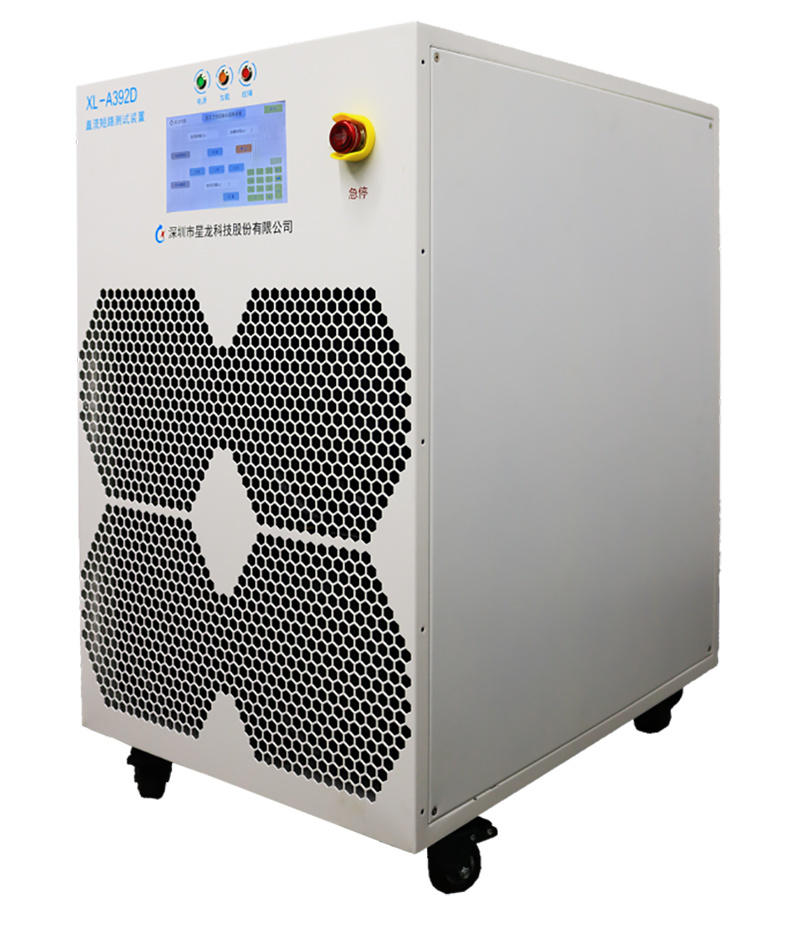

XL-A392D直流短路测试装置主要用于直流电动汽车充电桩输出短路保护功能试验，满足GB44263-2024《电动汽车传导充电系统安全要求》标准条款9.6.1.2 短路保护功能试验要求。装置可通过闭合不同档位的低阻负载，试验充电桩在输出短路时的工作状态。装置由专业研发团队应对充电桩检测要求自研开发，模块化设计，操作方便，性能稳定。
XL-A392D直流短路测试装置具备以下特点：
1.控制方式：本地高清液晶触摸显示屏、串口通讯等，方便用户控制
2.电压等级：1500Vdc
3.完善的保护功能：风扇故障，过温，过流
4.内部档位包括0.7R、1.5R、2.5R
5.档位准确度：±3%（限流电阻）
6.加载自动保护，自定时断开
7.功率因数：1.0
技术参数
| 电压等级 | 1500Vdc |
| 档位 | 0.7R、1.5R、2.5R |
| 准确度 | ±3% |
| 功率因数 | 1.0 |
| 加载时间 | ≤4s |
| 工作电源 | 市电220V±10% |
| 功耗 | ≤600W |
| 工作温度 | -25℃～+55℃ |
| 相对湿度 | ≤95% |
| 储存条件 | -30℃～+60℃ |
| 整机尺寸 | 550mm*440mm*655mm（长*宽*高） |
| 整机重量 | 30kg |
