产品描述
产品介绍

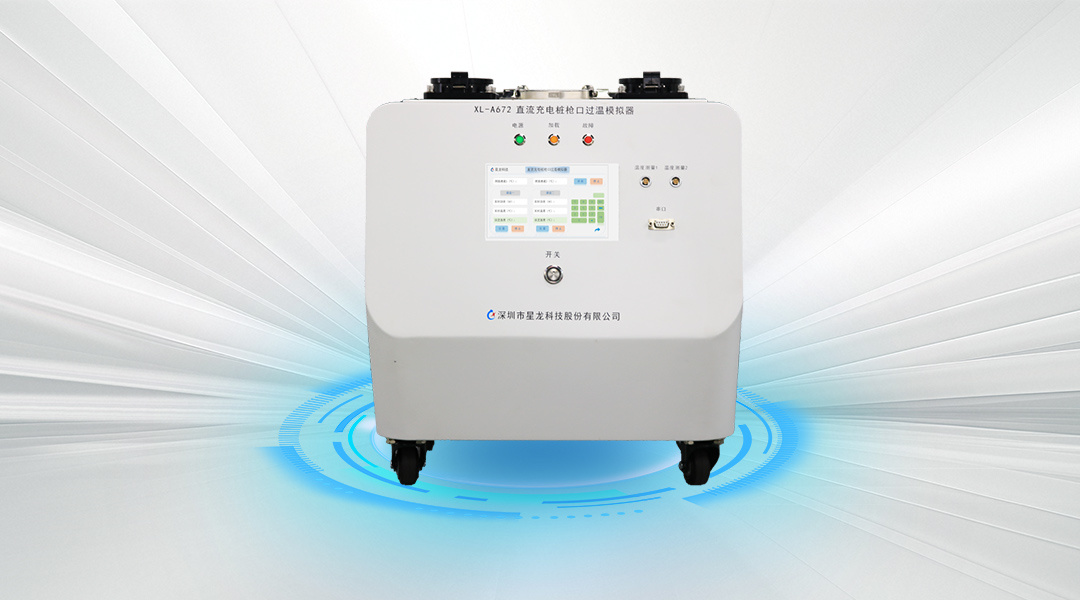

XL-A672直流充电桩枪口过温模拟器主要用于直流电动汽车充电桩接口温度监控和保护功能试验，满足GB44263-2024《电动汽车传导充电系统安全要求》标准条款8.4.2.2 直流车辆接口温度监测和保护功能试验要求进行研发生产和销售，设备可对充电接口的温度进行模拟控制，实现对导线的高低温调节，并进行数据记录和存储。由专业研发团队应对充电桩现场检测要求自研开发，模块化设计，操作方便，性能稳定。
XL-A672直流充电桩枪口过温模拟器可实现对直流车辆接口的温度监测功能，可对直流车辆接口温度监测功能中的试验1~5进行测试。
功能特点
- 双通道加热通道，实时模拟当前接口的不同温度值；
- 自带显示屏，界面简洁，可实时掌握数据变化；
- 针对性的流程设计，可一键设置对直流车辆接口的温度监测试验进行测试；
- 最大功率可达500W,双通道1000W,实现高效温度模拟；
- 具备2个温度测试通道，兼容NTC、PT100、PT1000多种类型传感器。
- XL-A672直流充电桩枪口过温模拟器采用双枪接口设计，可将设备串联至测试系统中，携带方便，操作简易，测量精准。
技术参数
| 1.温度测量 | |
| 测量范围 | -20℃~+125℃ |
| 准确度 | ±0.5℃ |
| 通道个数 | 2路独立通道 |
| 兼容传感器 | NTC、PT100、PT1000 |
| 2.过温模拟 | |
| 温度模拟范围 | 0～800A DC |
| 通道数 | ±0.5%RD（5A～800A） |
| 功率调节方式 | 0.1%RG |
| 加热功率 | 500W*2 |
| CC1电压限值模拟 | 1V~12V |
| 电池电压模拟输出 | 100V~1500V |
| 5.其他指标 | |
| 工作电源 | 市电220V±10% |
| 功耗 | ≤1000W |
| 工作温度 | -25℃～+55℃ |
| 相对湿度 | ≤100% |
| 储存条件 | -30℃～+60℃ |
| 整机重量 | 25kg |
