产品描述

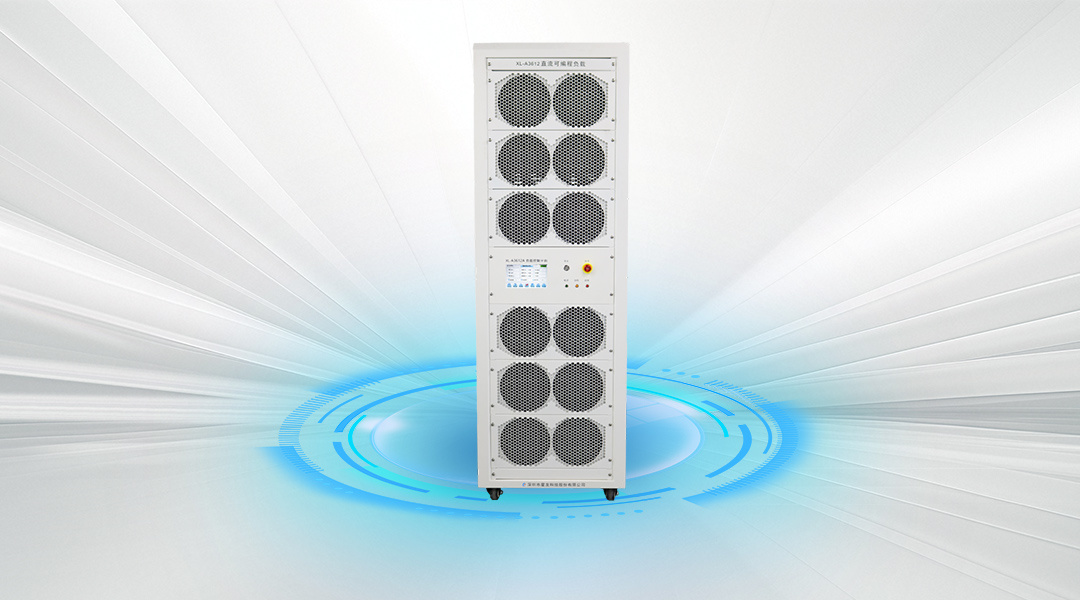

XL-A3612直流可编程负载是我司对电动汽车充电机企业和相关企事业单位的真诚奉献，该产品主要用来作为我司非车载充电机实验室测试平台、非车载充电机现场测试仪等设备的可编程、自动换挡电子式阻性负载，具有按需步进、多箱级联的工作特点；满足《JJG 1149-2022电动汽车直流充电机检定规程》和《NB/T 33008.1～33008.2-2018电动汽车充电设备检测试验规范》等相关标准、规程的负载要求。
设计规范
- 安全规范：DC1500V 安规设计；
- 环境温度： -20℃～45℃；

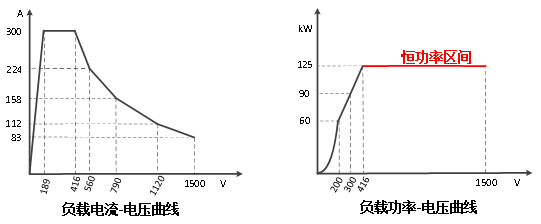

- 工作曲线：
功能特点
1.可实现《JJG 1149-2022电动汽车非车载充电机检定规程》、《NB/T 33008.1～33008.2-2018电动汽车充电设备检测试验规范》中要求的功率、电能检定点；
2.具备自动换挡功能；额定电压下，最小电流步进0.009A，单台设备具备262144个档位；
3.具备恒功率功能，恒功率区间覆盖416V～1500V全电压范围；
4.具备模拟电动汽车动力电池各种充电全过程的能力，如恒流模式、恒压模式、恒功率模式、恒阻模式等；
5.具有电压、电流校准修正功能，可以随时对负载的电阻档位进行校准修正，保证负载长时间使用的加载精度；
6.具备级联扩容功能，直流最大扩容至1250kW；
7.具备RS-232、CAN等多种通信接口；
8.可通过本地触摸显示屏或串口进行控制，人机界面采用人性化设计，操作简易；
9.负载具有强大的控制算法与DSP数字控制实现，适使用于各类高精度、高速度以及高稳定性的负载调节需求；
10.具备动态散热模式，根据负载温度，实时调节散热强度，节能静音与强劲散热兼得；
11.采用强制风冷，使用ARMCortex-M4作为内核的主板控制继电器实现对散热系统风扇进行控制，在高效实现设备散热的同时，节省用电成本；
12.具备风扇智能温控功能，当负载箱内温度过高时，主动断开负载进行高温保护，同时向外发出报警；当负载箱内温度达到安全温度时，风扇主动停止；另外可通过调试串口监控箱内温度；
13.具备急停功能，出现意外情况可立即切断充电回路，断开负载的加载档位；同时风扇继续工作散热，防止温度过高导致内部器件损坏，确保工作人员的人身财产安全；
单个负载内置400A熔断器短路保护，同时具备过流、过压、过温保护功能。
技术指标
| 1.负载电压 | |
| 直流输入电压 | 0～1500V DC |
| 2.负载电流 | |
| 直流最大输入电流 | 0~300A DC |
| 3.负载功率 | |
| 直流最大功率 | 0~125kW |
| 4.负载档位 | |
| 档位数量 | 262144 |
| 可级联个数 | 10 |
| 最小电流步进 | 0.009A(@1500V) |
| 最小功率步进 | 13.7W(@1500V) |
| 5.恒压模式 | |
| 量程 | 100～1500V |
| 分辨率 | 0.1V |
| 准确度 | ±（0.1%+0.5%F.S） |
| 6.恒流模式 | |
| 量程 | 0～300A |
| 分辨率 | 0.1A |
| 准确度 | ±（0.1%+0.5%F.S） |
| 7.恒功率模式 | |
| 直流测量范围 | 0～125kW |
| 分辨率 | 1VA |
| 测量准确度 | ±（0.2% + 0.5%FS） |
| 8.恒阻模式 | |
| 交直流测量范围 | 0.63Ω～5000Ω |
| 分辨率 | 1Ω |
| 测量准确度 | 0.1%+0.0008S） |
| 9.其它指标 | |
| 供电电源 | 85~220V AC±10%，50Hz/60Hz |
| 使用环境温度 | -20～50°C |
| 相对湿度 | ≤85%，无腐蚀性气体 |
| 尺寸（不含轮子） | 590mm*600mm*1700mm（宽*深*高）； |
| 重量 | 约120kg |
