产品描述
产品介绍

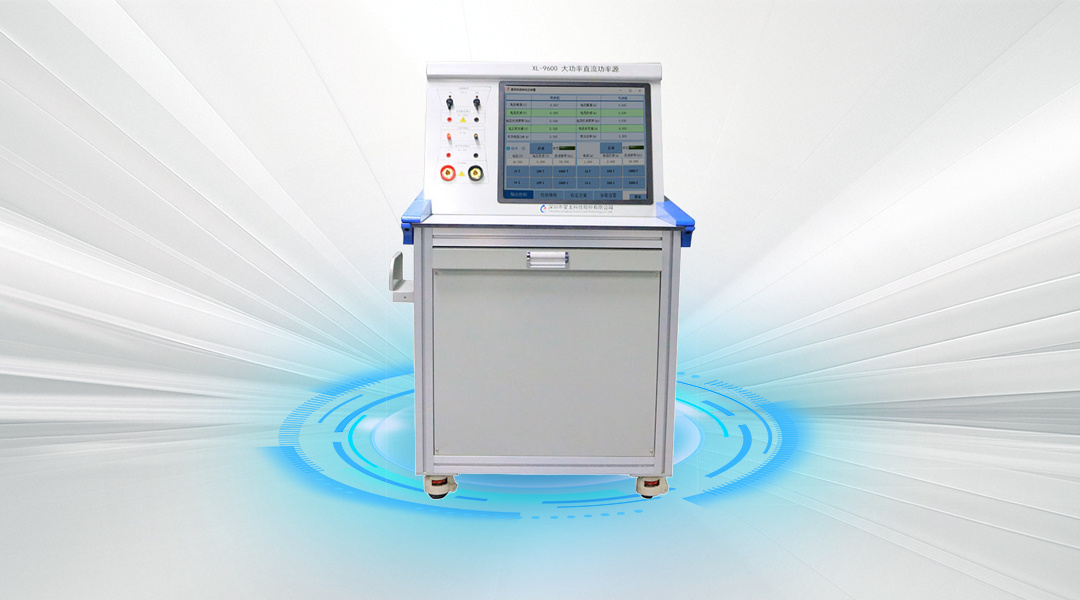

XL-9600直流标准源（直流电能表检定装置 )系列，依据《JJG-842-2017电子式直流表检定规程》、《GBT 33708-2017 静止式直流电能表》（星龙科技参与起草），可作为标准电压源、标准电流源、标准小信号电压源，直接或间接式标准功率源、标准电能表检定装置，满足直流电压、电流、小信号电压的幅值、功率、电能输出，准确度等级0.05级/0.02级（电压电流），0.1/0.05（电能），可用于直流检测、校准，适用于国网计量中心、科研机构、电能表生产厂家、直流计量相关企业等。
功能特点
- 高输出准确度：功率、电能输出准确度等级0.1/0.05级可选，电压、电流输出准确度等级0.05/0.02级可选，可用于直流计量、校准。
- 宽输出范围：输出范围10mV-1150V，100uA-600A，100uV-5V，满足直流电压表、直流电流表、小信号电压表、直流功率表、直流电能表等直流计量装置的检测、校准。
- 全输出范围自动换挡：电压、电流、小信号电压在整个输出范围内自动切换合适输出量程，保证全输出范围的准确度指标。
- 叠加纹波输出：电压、电流、小信号电压可叠加频率为20-500Hz纹波输出，可对直流电能表的纹波影响进行检定。
- 检定项目全面：满足《JJG-842-2017电子式直流表检定规程》的潜动试验、启动实验、基本误差、仪表常数试验、时钟日计时误差。
- 小信号准确度高：输出采用4线反馈输出，消除线路阻抗对小信号输出的影响，确保小信号输出的准确度。
- 输出稳定度高：采用线性功放，输出稳定度典型值可达0.005%RG/min。
- 辅助电源（部分型号）：内置12V、24DC、220VAC三种辅助电源输出且支持±20%可调，满足供电电源电压变化试验要求。
- 高准确度的秒脉冲：内置高准确度晶振时钟，典型准确度为200ns/s，方便时钟检测、校准。
- 安全可靠，使用灵活：电压、电流（包括直、间接式电流）完全电气隔离，无论被测电压、电流是否隔离，或者电压、电流间共高端或者低端，都能实现准确测量。
- 专业软件：支持直流电能表的自动或者半自动检定，支持检定数据记录、管理，检定完成后可以按照模自动生成检定证书，且模板可自由编辑。
- 人机交互，简单灵活：配备大尺寸的触摸显示屏，量值显示清晰直观，具备RJ45、RS232、USB多种接口，方便组建自动测试系统。
技术指标
| 项目 | XL-9000 | XL-9060 | XL-9100 | XL-9200 | XL-9600 |
| 准确度等级 | 功率/电能：0.1/0.05级，电压/电流/小信号：0.05/0.02级 | ||||
| 电压输出 | 输出范围：10mV-1150V，输出功率：<30W（或<100mA） | ||||
| 电流输出 | 无电流输出 | 0.1mA ~72A | 0.1mA ~120A | 0.1mA ~300A | 0.1mA ~600A |
| 输出端口电压 < 2V | |||||
| 小信号输出 | 输出范围100uV-5V，输出功率：≤100mV：<1mA，>100mV：10mA | ||||
| 典型输出稳定度 | 0.05级：电压/电流：0.01%RG/min，小信号：0.02%RG(2uV)/min | ||||
| 0.01级：电压/电流：0.005%RG/min，小信号：0.01%RG(2uV)/min | |||||
| 输出功率/电能 | 范围：电压、电流输出范围的组合 | ||||
| 准确度：电压、电流输出准确度的组合 | |||||
| 稳定度：电压、电流输出稳定度的组合 | |||||
| 脉冲输出 | 脉冲频率<10KHz，TTL电平（5V），负载能力≤5mA | ||||
| 脉冲输入 | 脉冲频率<1KHz，TTL电平（5V），负载能力<1mA | ||||
| 纹波输出 | 频率：20~500Hz，准确度：0.5%RG（电压），1%RG（电流、小信号） | ||||
| 年稳定度 | 电压、电流：±100PPM/年，小信号：±150PPM/年 | ||||
