产品描述
产品介绍

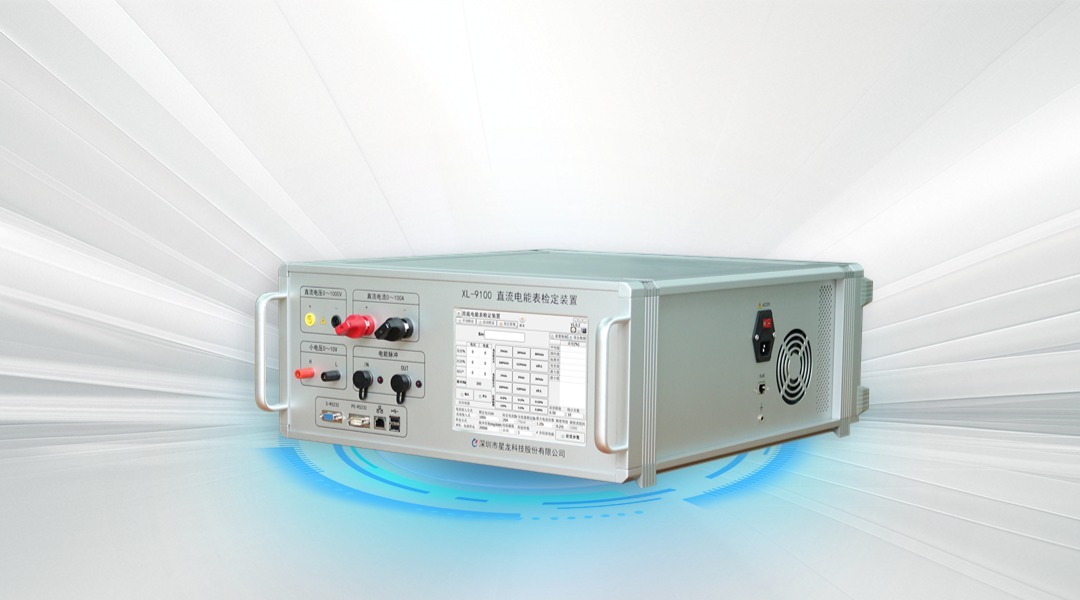

XL-9100直流电能表检定装置是针对目前市场上对直流电能表检定的需要，遵循直流电能表的国家标准，采用最新技术，主要元器件均采用国外进口工业级器件，可支持 0～100ADC（MAX：120A）的直流电流输出，0~1000V的直流电压输出，0~5V直流电压模拟分流器输出，电能精度等级优于0.05%。并且支持电压、电流输出纹波叠加功能，可用于直流电能表的虚负荷检定，纹波干扰试验，或者作为单独的电压标准源、电流标准源、功率标准源使用。
该装置采用800×600液晶显示屏，界面清晰简捷、操作方便、视觉效果好。波形量化采用32位双调制输出技术，保证输出高精度。输出均有过流、过热保护，安全可靠。
主要功能
| 主要功能 | 功能描述 |
| 直流电压输出 | 支持0~1000V直流电压输出，精度：<0.02% |
| 直流电流输出 | 支持0~100A直流电流输出，精度：<0.02% |
| 小信号输出 | 支持0~5V直流电压输出，精度：<0.03% |
| 误差计算 | 支持手动检定和自动检定模式 |
| 起动试验 | 支持 |
| 潜动试验 | 支持 |
| 纹波试验 | 支持 |
| 生成报表 | 可根据模板自动生成报告 |
技术指标
| 序号 | 名称 | 指标范围 |
| 1 | 电能准确度等级 | 0.05级 |
| 2 | 电压幅值精度 | 0.012%RD±0.008%RG（或10uV） |
| 3 | 电流幅值精度 | 0.012%RD ±0.008%RG(或1uA) |
| 4 | 小信号幅值精度 | 0.02%RD ±0.01%RG(或2uV) |
| 5 | 电能误差 | <0.05% |
| 6 | 输出相数 | 1相电压，1相电流，1路小信号 |
| 7 | 档位设置 | 电压：100mV、300mV、1V、3V、10V、30V、100V、200V、300V、1000V |
| 电流：1mA、5mA、20mA、50mA、0.2A、1A、5A、10A、20A、60A、100A | ||
| 小信号：1mV、3mV、10mV、30mV、100mV、300mV、1V、3V、10V | ||
| 8 | 输出稳定度（/min） | 电压：满量程优于0.01%，典型值0.005% |
| 电流：满量程优于0.002% | ||
| 小信号：满量程优于0. 01% ±1uV， | ||
| 典型值0. 01% ±0.6uV | ||
| 9 | 输出功率 | 电流：<200VA，端口电压：<2V |
| 电压：200<U≤ 1150 V：≤ 25 mA； | ||
|
10<U≤ 200 V：≤ 100mA； |
||
| U≤ 10 V：≤ 10 mA； | ||
| 小信号：≤ 10mA； | ||
| 10 | 长期稳定度 | 电压、电流：±100PPM/年 |
| 11 | 纹波叠加 | 频率：20~500Hz |
| 纹波电压精度：20-50Hz：<1% | ||
| 50-500Hz：<5% | ||
| 纹波小信号精度：20-500Hz：<1% | ||
| 其他参数 | ||
| 技术指标 | 技术指标 | |
| 工作电压 | AC 220V±5% 50Hz | |
| 工作温度 | -5℃～40℃相对湿度：≤80% | |
| 储存温度 | -25℃～75℃ | |
| 整机重量 | 约35kg | |
| 整机体积 | 524mm×590mm×231mm | |
| 冷却方式 | 风冷 | |
| 噪音 | <60dB | |
