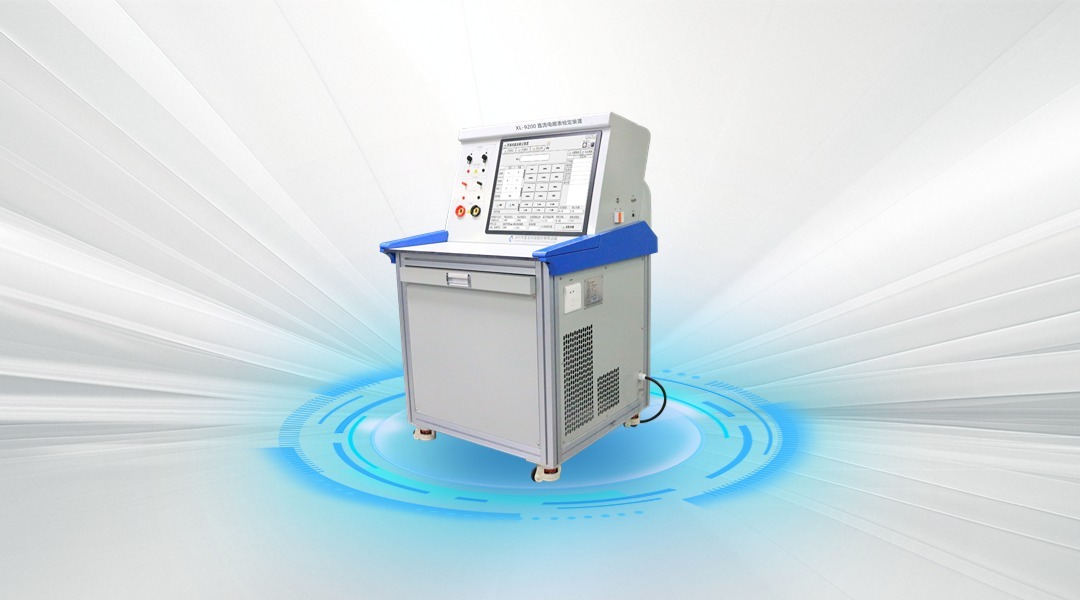

XL-9200 直流电能表检定装置
XL-9200直流电能表检定装置，依据《JJG-842-2017电子式直流表检定规程》、《GBT 33708-2017 静止式直流电能表》（星龙科技参与起草），可作为标准电压源、标准电流源、标准小信号电压源，直接或间接式标准功率源、标准电能表检定装置，满足直流电压、电流、小信号电压的幅值、功率、电能输出，准确度等级0.05级/0.02级（电压电流），0.1/0.05（电能），可用于直流检测、溯源、校准，适用于区域级计量中心、省级计量中心、科研机构、电能表生产厂家、直流计量相关企业等。采用最新技术，主要元器件均采用国外进口工业级器件，可支持 0～250ADC的大电流信号，精度等级优于0.03%；0~1000V的直流电压输出，精度等级优于0.02%；0~5V直流电压模拟分流器输出，精度等级0.03%，并且支持电压、电流输出纹波叠加功能，可用于直流电能表的虚负荷检定，纹波干扰试验。
产品描述
产品介绍
XL-9200直流电能表检定装置，依据《JJG-842-2017电子式直流表检定规程》、《GBT 33708-2017 静止式直流电能表》（星龙科技参与起草），可作为标准电压源、标准电流源、标准小信号电压源，直接或间接式标准功率源、标准电能表检定装置，满足直流电压、电流、小信号电压的幅值、功率、电能输出，准确度等级0.05级/0.02级（电压电流），0.1/0.05（电能），可用于直流检测、溯源、校准，适用于区域级计量中心、省级计量中心、科研机构、电能表生产厂家、直流计量相关企业等。采用最新技术，主要元器件均采用国外进口工业级器件，可支持 0～250ADC的大电流信号，精度等级优于0.03%；0~1000V的直流电压输出，精度等级优于0.02%；0~5V直流电压模拟分流器输出，精度等级0.03%，并且支持电压、电流输出纹波叠加功能，可用于直流电能表的虚负荷检定，纹波干扰试验。
该装置配备高分辨率的液晶显示屏，带触摸功能，软件界面设计简明，操作简便，视觉效果卓越。波形量化采用32位双调制输出技术，确保了输出的高精度，所有输出均具备过载、过热保护功能，确保了使用的安全性和可靠性。
主要功能
| 主要功能 | 功能描述 |
| 直流电压输出 | 支持0~1000V直流电压输出，精度最高可达0.02% |
| 直流电流输出 | 支持0~250A直流电流输出，精度最高可达0.03% |
| 小信号输出 | 支持0~5V直流电压输出，精度优于0.03% |
| 纹波输出 | 支持20~500Hz纹波输出 |
| 直流电能表检定 | 支持直流电能表的虚负荷检定 |
| 误差计算 | 支持上位软件的自动误差计算 |
| 起动试验 | 支持 |
| 潜动试验 | 支持 |
| 纹波试验 | 支持 |
| 生成报表 | 可根据模板自动生成报告 |
技术指标
| 序号 | 名称 | 指标范围 |
| 1 | 准确度等级 | 0.05级 |
| 2 | 电压幅值精度 | 0.012%RD ±0.008%RG (或10uV) |
| 3 | 电流幅值精度 | 0.012%RD ±0.008%RG(或1uA) |
| 4 | 小信号幅值精度 | 0.02%RD ±0.01%RG(或2uV) |
| 5 | 电能误差 | 0.05% |
| 6 | 输出相数 | 1相电压，1相电流 |
| 1路小信号 | ||
| 7 | 档位设置 | 电压：100mV、300mV、1V、3V、10V、30V、100V、200V、300V、1000V |
| 电流：1mA、3mA、10mA、30mA、100mA、0.3A、1A、3A、10A、30A、100A、300A | ||
| 小信号：1mV、3mV、10mV、30mV、100mV、300mV、1V、3V、10V | ||
| 8 | 输出稳定度 | 电压：满量程优于0.01%，典型值0.005% |
| 电流：满量程优于0.002% | ||
| 小信号：满量程优于0. 01% ±1uV， | ||
| 典型值0. 01% ±0.6uV | ||
| 9 | 输出功率 | 电流：<600VA，端口电压：<2V |
| 电压：200<U≤ 1150 V：≤ 25 mA； | ||
| 10<U≤ 200 V：≤ 100mA； | ||
| U≤ 10 V：≤ 10 mA； | ||
| 小信号：≤ 10mA | ||
| 10 | 纹波叠加 | 频率：20~500Hz |
| 纹波系数：电压：≤20%， | ||
| 电流、小信号：≤30% | ||
| 纹波电压精度：20-50Hz：<1% | ||
| 50-500Hz：<5% | ||
| 纹波小信号精度：20-500Hz：<1% | ||
| 11 | 长期稳定度 | 电压、电流：±100PPM/年 |
| 其他参数 | ||
| 名称 | 技术指标 | |
| 工作电压 | AC 220V±5% 50Hz | |
| 工作温度 | -5℃～40℃相对湿度：≤90% | |
| 储存温度 | -25℃～75℃ | |
| 整机重量 | 150kg | |
| 整机体积 | 750mm×780mm×1250mm | |
| 冷却方式 | 风冷 | |
| 噪音 | <60d | |
