产品描述
产品介绍

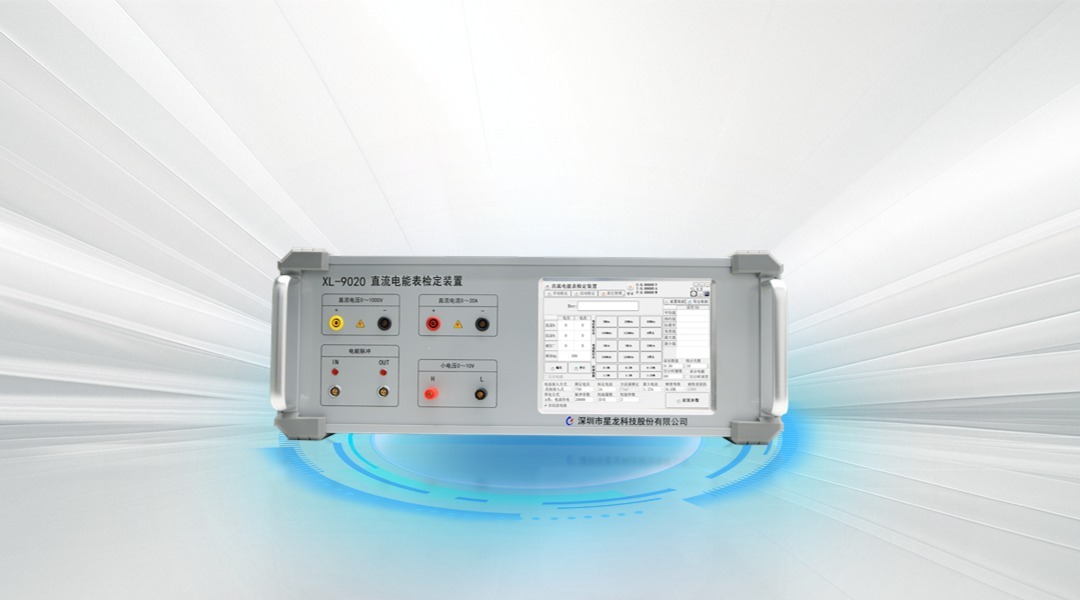

XL-9020直流电能表检定装置由我司自主研发，严格遵循国家相关标准，采用尖端技术及国际先进工业级核心元器件打造。该装置提供0~20A DC (最大24A) 直流电流、0~1000V DC (最大1150V) 直流电压及0~10V DC小信号输出（用于模拟分流器），其电能测量精度优于0.05%。装置支持电压、电流输出叠加纹波，适用于直流电能表的虚负荷检定与纹波影响试验，也可作为独立的高精度标准电压源、电流源或功率源使用。配备高分辨率触控液晶屏，界面简洁直观，操作便捷；采用32位双调制输出技术保障精度，所有输出均具备过载与过热保护，确保运行安全可靠。
主要功能
| 主要功能 | 功能描述 |
| 直流电压输出 | 支持0~1000V直流电压输出，精度：<0.02% |
| 直流电流输出 | 支持0~24A直流电流输出，精度：<0.02% |
| 小信号输出 | 支持0~10V直流电压输出，精度：<0.03% |
| 误差计算 | 支持手动检定和自动检定模式 |
| 起动试验 | 支持 |
| 潜动试验 | 支持 |
| 纹波试验 | 支持 |
| 生成报表 | 可根据模板自动生成报告 |
技术指标
| 序号 | 名称 | 指标范围 |
| 1 | 电能准确度等级 | 0.05级 |
| 2 | 电压幅值精度 | 0.012%RD±0.008%RG（或10uV） |
| 3 | 电流幅值精度 | 0.012%RD ±0.008%RG(或1uA) |
| 4 | 小信号幅值精度 | 0.02%RD ±0.01%RG(或2uV) |
| 5 | 电能误差 | <0.05% |
| 6 | 输出相数 | 1相电压，1相电流，1路小信号 |
| 7 | 档位设置 | 电压：100mV、300mV、1V、3V、10V、30V、100V、200V、300V、1000V； |
| 电流：1mA、3mA、10mA、30mA、100mA、0.3A、1A、3A、10A、20A； | ||
| 小信号：1mV、3mV、10mV、30mV、100mV、300mV、1V、3V、10V。 | ||
| 8 | 输出稳定度（/min） | 电压：满量程优于0.01%，典型值0.005%； |
| 电流：满量程优于0.002%； | ||
| 小信号：满量程优于0. 01% ±1uV， | ||
| 典型值0. 01% ±0.6uV。 | ||
| 9 | 输出功率 | 电流：<40VA，端口电压：<2V； |
| 电压：200<U≤ 1150 V：≤ 25 mA； | ||
|
10<U≤ 200 V：≤ 100mA； |
||
| U≤ 10 V：≤ 10 mA； | ||
| 小信号：≤10mA。 | ||
| 10 | 长期稳定度 | 电压、电流：±100PPM/年 |
| 11 | 纹波叠加 | 频率：20~500Hz； |
| 纹波电压精度：20-50Hz：<1%； | ||
| 50-500Hz：<5%， | ||
| 纹波小信号精度：20-500Hz：<1% | ||
| 其他参数 | ||
| 技术指标 | 技术指标 | |
| 工作电压 | AC 220V±5% 50Hz | |
| 工作温度 | -5℃～40℃相对湿度：≤80%RH | |
| 储存温度 | -25℃～75℃ | |
| 整机重量 | 约35kg | |
| 整机体积 | 524mm×590mm×231mm | |
| 冷却方式 | 风冷 | |
| 噪音 | <60dB | |
产品文档
文件名
更新时间
相关产品
XL-9600直流标准源（直流电能表检定装置 )系列，可作为标准电压源、标准电流源、标准小信号电压源，直接或间接式标准功率源、标准电能表检定装置。
XL-9200直流电能表检定装置，依据《JJG-842-2017电子式直流表检定规程》、《GBT 33708-2017 静止式直流电能表》（星龙科技参与起草），可作为标准电压源、标准电流源、标准小信号电压源，直接或间接式标准功率源、标准电能表检定装置，满足直流电压、电流、小信号电压的幅值、功率、电能输出，准确度等级0.05级/0.02级（电压电流），0.1/0.05（电能），可用于直流检测、溯源、校准，适用于区域级计量中心、省级计量中心、科研机构、电能表生产厂家、直流计量相关企业等。采用最新技术，主要元器件均采用国外进口工业级器件，可支持 0～250ADC的大电流信号，精度等级优于0.03%；0~1000V的直流电压输出，精度等级优于0.02%；0~5V直流电压模拟分流器输出，精度等级0.03%，并且支持电压、电流输出纹波叠加功能，可用于直流电能表的虚负荷检定，纹波干扰试验。
XL-9060直流电能表检定装置是针对目前市场上对直流电能表检定的需要，遵循直流电能表的国家标准，采用最新技术，主要元器件均采用国外进口工业级器件，可支持 0～60ADC的直流电流输出，0~1000V的直流电压输出，0~5V直流电压模拟分流器输出，精度等级优于0.05%。并且支持电压、电流输出纹波叠加功能，可用于直流电能表的虚负荷检定，纹波干扰试验，或者作为单独的电压标准源、电流标准源、功率标准源使用。
XL-9000直流电能表检定装置是针对目前市场上对直流电能表检定的需要，遵循直流电能表的国家标准，采用最新技术，主要元器件均采用国外进口工业级器件，可支持0~1000V的直流电压输出，精度等级优于0.05%；0~10V直流电压模拟分流器输出，精度等级0.05%，并且支持电压、电流输出纹波叠加功能，可用于直流电能表的虚负荷检定，纹波干扰试验，或者作为单独的电压标准源。
